در پروژه‌های تأسیسات مکانیکی، ویژگی های بست لوله خوب فقط به ظاهر تمیز یا قیمت پایین آن محدود نمی‌شود. بست باید وزن لوله و سیال، لرزش تجهیزات، انبساط حرارتی و شرایط محیطی را کنترل کند؛ بدون آنکه به جداره لوله آسیب بزند. از تجربه کارگاهی می‌دانیم یک بست نامناسب می‌تواند باعث افتادگی خط فاضلاب، برهم خوردن شیب، صدای تق‌تق لوله آب گرم یا حتی خوردگی تدریجی لوله شود. در این راهنما، معیارهای انتخاب بست برای پروژه‌های ساختمانی، HVAC، اطفای حریق و تأسیسات صنعتی را بررسی می‌کنیم.

چرا انتخاب بست لوله روی کاغذ ساده، اما در اجرا بحرانی است؟

در بازدید از یک پروژه، بارها دیده‌ام که مجری برای کاهش هزینه، بست را آخرین قلم خرید در نظر گرفته است. نتیجه معمولاً چند ماه بعد مشخص می‌شود: لوله فاضلاب زیر سقف کاذب افت می‌کند و شیب آن معکوس می‌شود، لوله آب گرم هنگام تغییر دما به سقف ضربه می‌زند یا یک بست فولادی بدون روکش، در موتورخانه مرطوب زنگ می‌زند و به لوله آسیب می‌رساند.

بست لوله صرفاً یک قطعه ورق خم‌شده نیست. این قطعه بخشی از سیستم نگهدارنده است و باید بار مرده لوله، وزن سیال، عایق، نیروهای ناشی از ضربه قوچ، لرزش پمپ و در برخی پروژه‌ها بارهای دینامیکی را به سازه منتقل کند. به همین دلیل، انتخاب بست باید هم‌زمان با طراحی مسیر لوله و ساپورت انجام شود.

در گروه صنعتی فایف، انتخاب نوع بست باید بر اساس جنس و قطر لوله، روش نصب، وضعیت ثابت یا متحرک بودن خط، شرایط خوردگی و الزامات پروژه انجام شود؛ نه فقط بر مبنای نزدیک‌ترین سایز موجود در بازار.

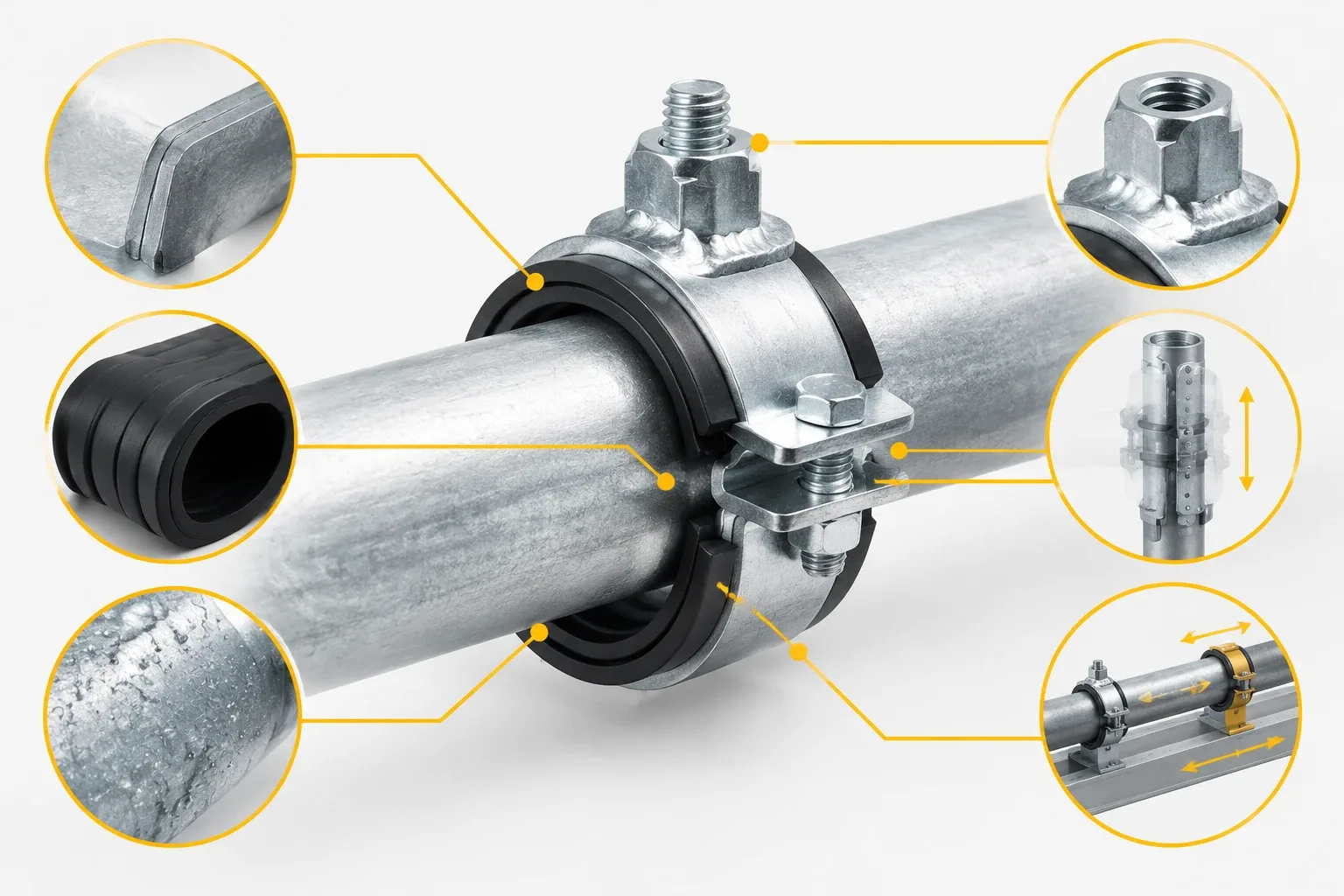

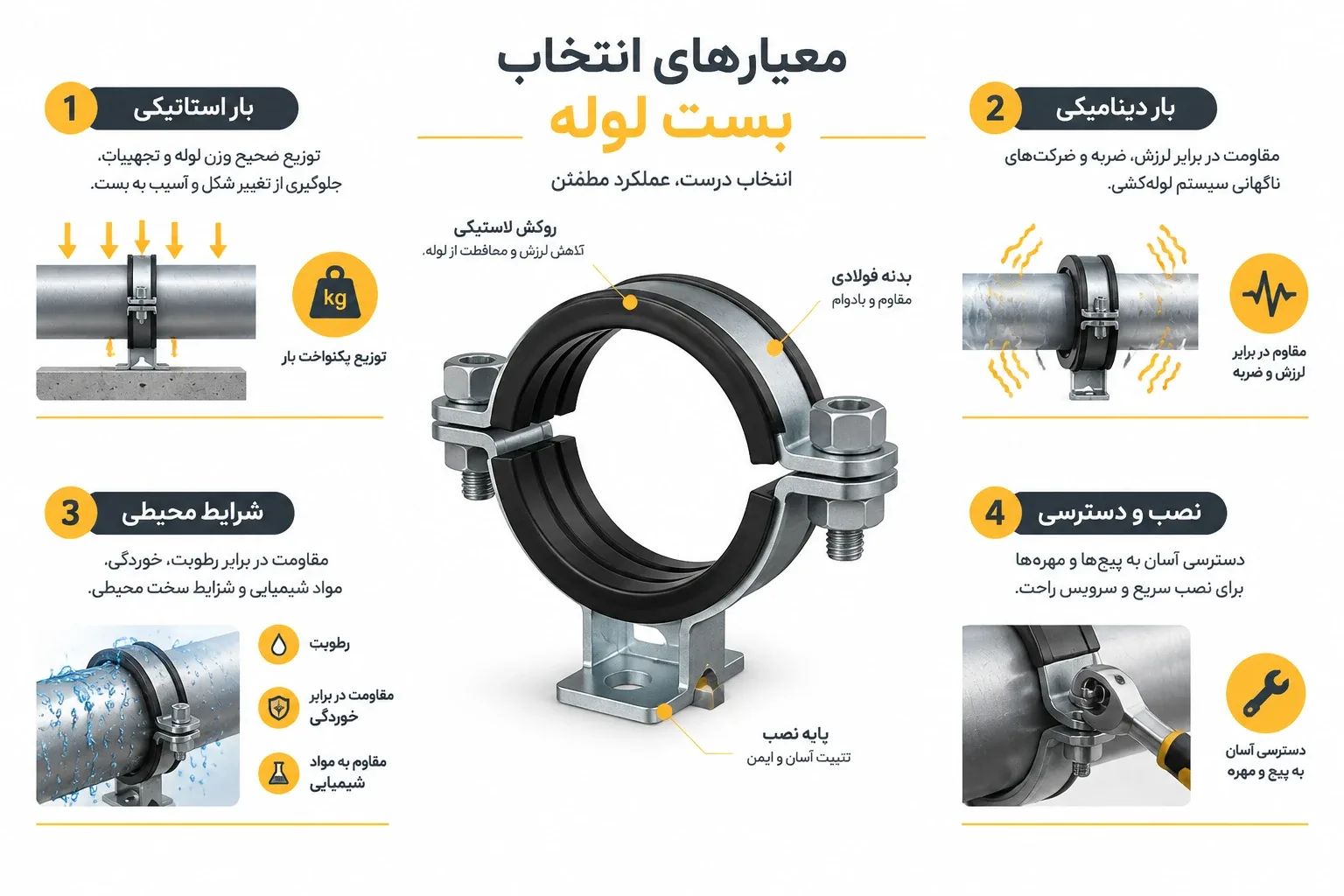

ویژگی های بست لوله خوب و استاندارد

یک بست مناسب باید میان استحکام، قابلیت نصب، دوام سطحی و سازگاری با لوله تعادل ایجاد کند. هیچ بست واحدی برای تمام سیستم‌ها مناسب نیست؛ بست مورد استفاده برای رایزر فولادی با بست خط فاضلاب پوش‌فیت یا لوله مسی عایق‌شده، وظایف متفاوتی دارد.

۱. مقاومت مکانیکی و ضخامت ورق متناسب

ضخامت ورق باید با قطر لوله، وزن مجموعه و نوع بارگذاری هماهنگ باشد. ورق سبک یا بازیافتی ممکن است در زمان پر شدن لوله آب یا هنگام شوک هیدرولیکی خم شود و به‌تدریج شکل خود را از دست بدهد. این تغییر شکل، بار را از مرکز خارج و فشار نقطه‌ای روی لوله ایجاد می‌کند.

در پروژه‌های حرفه‌ای، ظرفیت باربری بست، پیچ، راد و اتصال به سازه باید جداگانه بررسی شود. ارجاع به MSS SP-58 می‌تواند برای انتخاب و طبقه‌بندی ساپورت‌ها مفید باشد، اما صرف ذکر نام استاندارد جایگزین بررسی دیتاشیت، بار طراحی و شرایط نصب نیست. معیار اصلی، وجود ضریب باربری ایمن و تطابق آن با محاسبات پروژه است.

۲. پوشش سطحی و مقاومت در برابر خوردگی

در موتورخانه، پارکینگ، استخر و فضاهای دارای بخار یا رطوبت، پوشش سطحی اهمیت زیادی دارد. آبکاری ضعیف معمولاً در محل برش، خط تا و محل جوش زودتر آسیب می‌بیند. گالوانیزه گرم فابریک، پوشش داکرومات یا پوشش مناسب پروژه می‌تواند مقاومت بیشتری در برابر خوردگی ایجاد کند؛ البته انتخاب نهایی به محیط، ضخامت پوشش و الزامات کارفرما وابسته است.

اگر بست در کنار لوله مسی، گالوانیزه یا استنلس‌استیل نصب می‌شود، احتمال خوردگی گالوانیکی و تماس نامناسب فلزات را نیز بررسی کنید. در چنین شرایطی، استفاده از لایه عایق یا متریال سازگار اهمیت دارد.

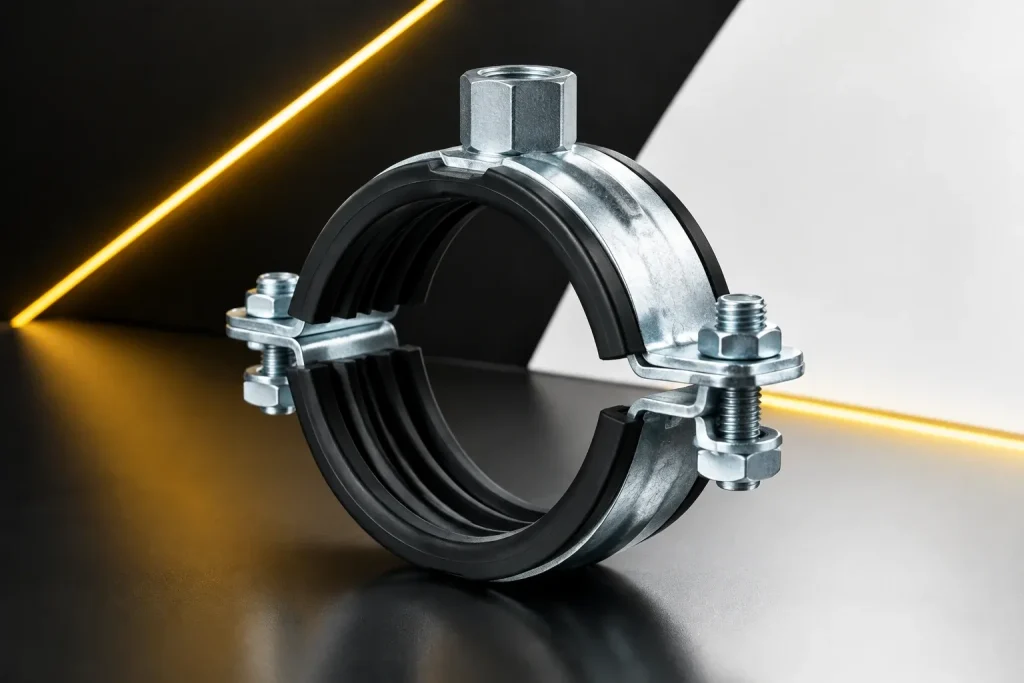

۳. روکش عایق باکیفیت و جذب لرزش

روکش لاستیکی فقط برای زیباتر شدن بست نیست. یک روکش عایق EPDM ضد ارتعاش می‌تواند تماس مستقیم فلز با لوله را کاهش دهد، انتقال لرزش پمپ را محدود کند و از خراش سطح لوله جلوگیری نماید. لاستیک‌های بازیافتی یا نامرغوب معمولاً بوی تند دارند و پس از مدتی خشک، ترک‌خورده یا پودری می‌شوند.

در خطوط آب سرد و سرمایش، نوع لاستیک باید با دمای کار و عایق لوله سازگار باشد. در خطوط ساختمانی حساس به صدا، کاهش انتقال ارتعاش به سازه اهمیت دارد و می‌توان الزامات عایق صوتی مانند DIN 4109 را در کنار مشخصات پروژه بررسی کرد. این استاندارد به‌تنهایی کیفیت یک بست را تضمین نمی‌کند؛ عملکرد نهایی به اجرای صحیح، عایق‌کاری و اتصال سازه‌ای نیز وابسته است.

۴. طراحی هندسی مناسب و امکان رگلاژ

بست خوب باید بدون تاب‌خوردگی روی لوله بنشیند و لبه آن باعث فشار موضعی نشود. پیچ‌های قفلی باید به‌راحتی باز و بسته شوند و مهره یا رزوه هنگام سفت کردن راد آویز گیر نکند. در خطوط درین و فاضلاب، قابلیت تنظیم ارتفاع حتی در حد چند میلی‌متر می‌تواند برای حفظ شیب طراحی‌شده تعیین‌کننده باشد.

برای اجرای زیر سقف، بست رگلاژدار امکان تنظیم ارتفاع و اصلاح خط را فراهم می‌کند؛ اما نباید از آن برای جبران طراحی اشتباه یا ضعف سازه استفاده کرد. محل نصب راد، نوع رول‌بولت و ظرفیت سقف نیز باید بررسی شود.

۵. محافظت از جداره لوله در برابر انبساط حرارتی

لوله‌های پنج‌لایه، پلی‌اتیلن، پوش‌فیت و سایر لوله‌های پلیمری در اثر تغییر دما حرکت طولی دارند. بست نباید این حرکت را به‌صورت کنترل‌نشده متوقف کند یا روی جداره لوله خراش ایجاد نماید. لبه‌های گرد، بدون پلیسه و روکش سازگار، از آسیب مکانیکی هنگام انقباض و انبساط جلوگیری می‌کنند.

در مسیرهای طولانی، باید بین بست فیکس و بست راهنما یا اسلایدی تفاوت قائل شد. بست فیکس برای کنترل نقطه مشخص و بست راهنما برای هدایت حرکت لوله به کار می‌رود. ترکیب اشتباه این دو می‌تواند به اتصالات، فلنج‌ها یا خود لوله تنش اضافی وارد کند.

۶. مهره جوش‌شده مستحکم

در بست‌های مهره‌جوشی، کیفیت اتصال مهره به بدنه اهمیت زیادی دارد. مهره باید هنگام بستن رادهای M8، M10 یا M12 هرز نچرخد و از بدنه جدا نشود. جوش ناقص یا نقطه‌ای ضعیف معمولاً در زمان نصب، پیش از بهره‌برداری، خود را نشان می‌دهد؛ اما گاهی نیز زیر بار مداوم و لرزش از کار می‌افتد.

در کنترل ورودی کالا، به یکنواختی جوش، هم‌محوری مهره و بدنه، سلامت رزوه و عدم تغییر شکل بست توجه کنید. برای پروژه‌های حساس، درخواست مشخصات فنی و گزارش آزمون مرتبط با محصول، تصمیم خرید را قابل دفاع‌تر می‌کند.

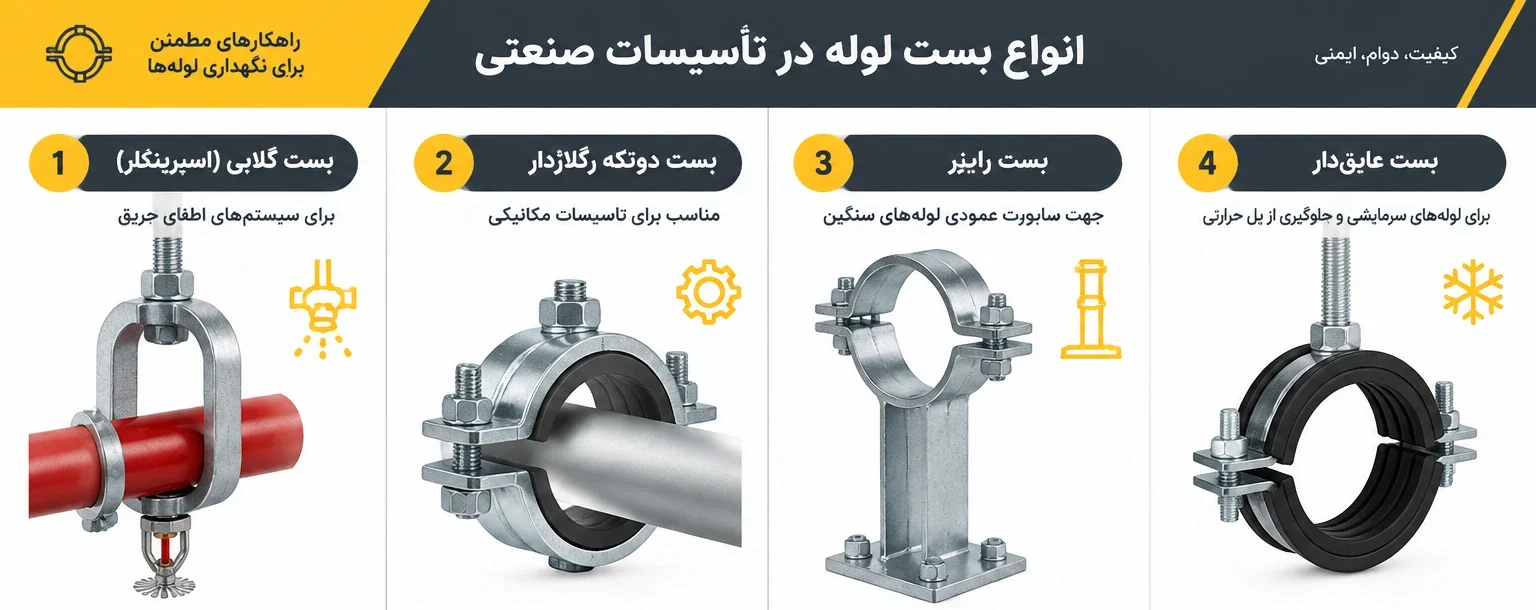

انواع بست لوله و ویژگی مناسب هر کاربرد

انتخاب بست باید از سیستم لوله‌کشی شروع شود. لوله فولادی سنگین، خط اطفای حریق، لوله فاضلاب پوش‌فیت و لوله مسی عایق‌شده، هرکدام به نوع متفاوتی از مهار، روکش و آزادی حرکت نیاز دارند.

بست گلابی و اسپرینکلری؛ Clevis و Loop Hanger

در شبکه اطفای حریق، بست گلابی یا بست رکابی باید توانایی تحمل وزن خط پر از آب و نیروهای ناشی از عملکرد سیستم را داشته باشد. قابلیت تنظیم و بازی خط برای هم‌راستایی لوله مهم است، اما انتخاب نهایی باید با نقشه، مشخصات پروژه و الزامات مرجع مورد استفاده مانند NFPA 13 کنترل شود.

برای مشاهده نمونه‌های مرتبط، می‌توانید مشخصات بست گلابی KF-F و بست رکابی KF-CHS را بررسی کنید. در خطوط حساس، فاصله بست‌ها و نوع اتصال به سازه باید طبق طراحی تأیید شود.

بست دوتکه رگلاژدار و پایه‌دار

این مدل‌ها برای لوله‌کشی روکار آب مصرفی، گاز و برخی مسیرهای تأسیسات مکانیکی کاربرد دارند. بست مناسب باید قطر واقعی لوله را بدون له‌کردن بدنه بگیرد، امکان بازدید و تعمیر را محدود نکند و در صورت نیاز، فاصله لوله از دیوار را حفظ نماید.

بست‌های دیواری KF-PW و مهره جوشی روکش‌دار KF-MPI برای مقایسه در این گروه قابل بررسی هستند. برای لوله‌های مسی یا لوله‌های دارای پوشش، وجود لایه محافظ و پرهیز از تماس فلزات ناسازگار ضروری است.

بست رایزر

در رایزرهای عمودی، بار چندین طبقه ممکن است روی نقاط محدودی از مسیر متمرکز شود. بست رایزر باید گوشواره‌های نشیمنگاهی مناسب، بدنه بدون تاب و ضخامت کافی برای انتقال وزن داشته باشد. اتکا به بست‌های سبک یا پیچ‌کاری روی دیوار ضعیف، ایمنی رایزر را تضمین نمی‌کند.

بست چنگکی KF در برخی آرایش‌های نصب می‌تواند برای مهار لوله به کار رود، اما تناسب آن با قطر، جهت بار و سازه نگهدارنده باید پیش از اجرا بررسی شود.

بست عایق‌دار برای خطوط چیلر و سرمایش

در خطوط سرمایش، بست معمولی ممکن است عایق را فشرده کند و یک پل حرارتی ایجاد نماید. در ادامه، رطوبت روی سطح سرد جمع می‌شود و به شکل تعریق بست، خیس شدن سقف کاذب یا خوردگی موضعی ظاهر می‌گردد. بست عایق‌دار باید با ضخامت و چگالی عایق خط هماهنگ باشد و بار را بدون له‌کردن عایق منتقل کند.

برای خطوط کانال و اجزای مکمل نیز می‌توانید بست کانال اسپیرال KF-LB را در فهرست محصولات بررسی کنید. انتخاب محصول باید بر اساس نوع کانال، وزن و روش اتصال انجام شود.

ماتریس انتخاب بست بر اساس جنس لوله و کاربری

اعداد فاصله در جدول زیر تقریبی‌اند و برای برآورد اولیه ارائه شده‌اند. فاصله نهایی باید با قطر لوله، وزن سیال، نوع عایق، دمای کار، الزامات سازنده و نقشه ساپورت کنترل شود.

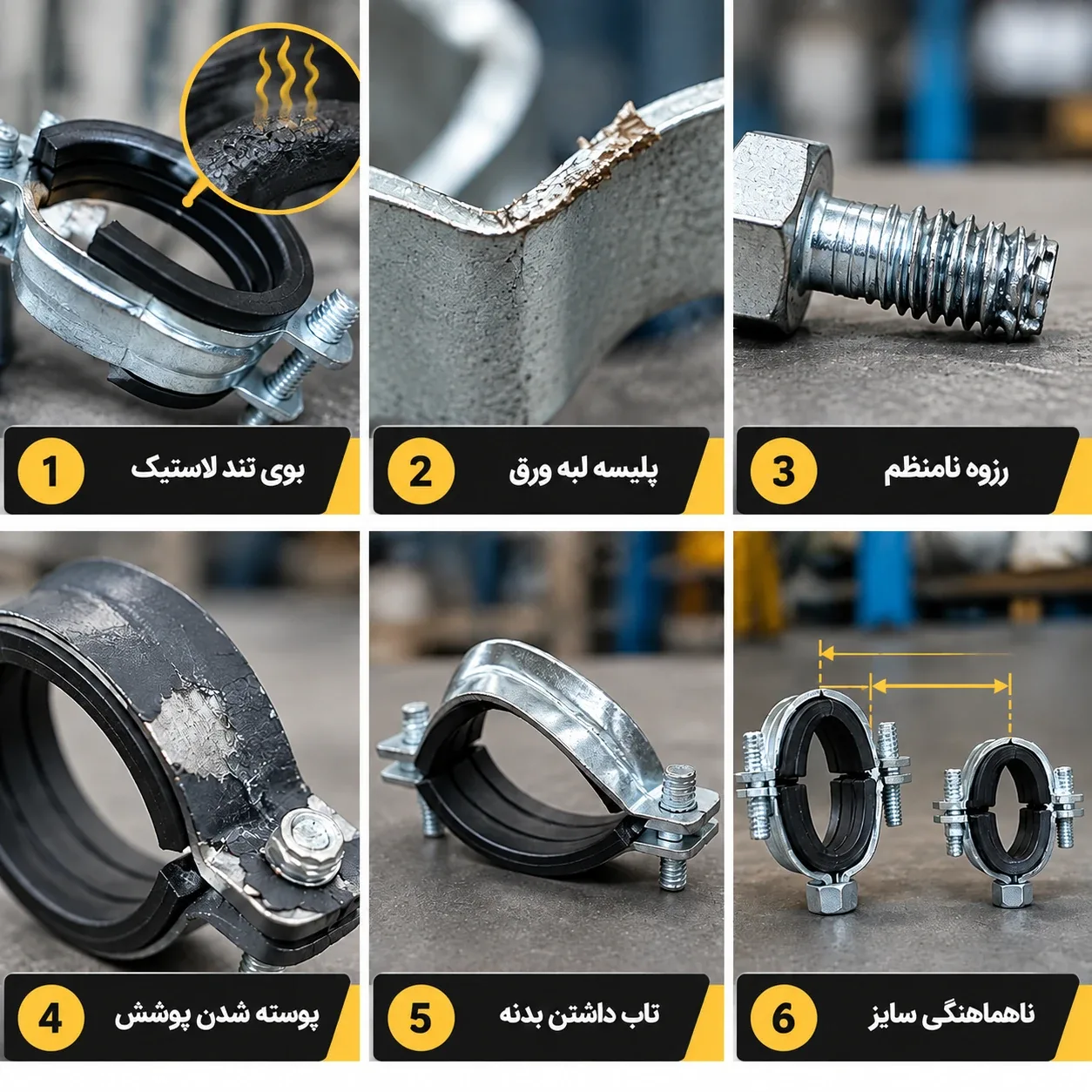

چطور بست بی‌کیفیت را در کارگاه تشخیص دهیم؟

بخش مهمی از کنترل کیفیت را می‌توان پیش از نصب انجام داد. بازرسی چشمی جای آزمون فنی را نمی‌گیرد، اما نشانه‌های واضح محصول نامناسب را آشکار می‌کند.

• بوی تند لاستیک: بوی شدید و غیرطبیعی می‌تواند نشانه استفاده از ترکیبات نامرغوب یا لاستیک بازیافتی باشد. لاستیک را از نظر ترک، چسبندگی و یکنواختی نیز بررسی کنید.
• پلیسه لبه ورق: لبه برنده می‌تواند روکش لوله را ببرد یا هنگام انبساط حرارتی به جداره آسیب بزند. بست باید لبه‌پردازی مناسب داشته باشد.
• رزوه نامنظم یا مهره هرز: راد نباید با گیرکردن، لقی یا چرخاندن مهره جوش‌شده همراه باشد.
• پوسته‌پوسته شدن پوشش: پوسته شدن آبکاری در محل خمش، جوش یا برش، هشدار مهمی درباره دوام بست در محیط مرطوب است.
• تاب‌داشتن بدنه: بست را روی سطح صاف یا با دست کنترل کنید. بدنه تاب‌دار بار را یکنواخت منتقل نمی‌کند.
• ناهماهنگی سایز: قطر اسمی بسته‌بندی را با قطر واقعی لوله و ضخامت عایق مقایسه کنید؛ سایز اسمی همیشه به‌تنهایی کافی نیست.

چک‌لیست انتخاب و اجرای بست لوله

پیش از خرید عمده، اطلاعات زیر را برای هر مسیر مشخص کنید. این کار از خرید یک نوع بست برای همه خطوط جلوگیری می‌کند.

1. جنس، قطر خارجی و وزن لوله در حالت پر را ثبت کنید.
2. دمای کار، رطوبت، مواد خورنده و احتمال لرزش را بررسی کنید.
3. مشخص کنید نقطه نصب باید فیکس، راهنما، آویز یا لغزشی باشد.
4. ضخامت عایق و نیاز به جلوگیری از پل حرارتی را در نظر بگیرید.
5. ظرفیت راد، انکر، پروفیل و سازه نگهدارنده را جدا از خود بست کنترل کنید.
6. در زمان اجرا، تراز، شیب، فاصله بست‌ها و عدم آسیب به لوله را بازبینی کنید.
7. برای پروژه‌های حساس، دیتاشیت، مشخصات متریال و در صورت نیاز تست‌ریپورت را از تأمین‌کننده درخواست کنید.

برای مقایسه مدل‌های مختلف، به صفحه انواع بست تاسیسات سر بزنید. همچنین برای کاربردهای خاص می‌توانید بست روکش‌دار فاضلاب KF-MPR، بست کرپی KF و پایه اسلایدر KF-ES را بررسی کنید.

پرسش‌های متداول کارگاهی

آیا می‌توان برای تمام لوله‌ها از بست لاستیک‌دار EPDM استفاده کرد؟

خیر. EPDM برای کاهش لرزش، جلوگیری از تماس فلز با لوله و محافظت از برخی جداره‌ها مفید است، اما انتخاب آن باید با دما، مواد شیمیایی، نوع عایق و کاربری سیستم هماهنگ باشد. در خطوط اطفای حریق، استفاده از بست لاستیک‌دار ذاتاً ممنوع یا مجاز نیست؛ ملاک، تأیید نوع بست، ظرفیت آن و انطباق با مشخصات پروژه و الزامات مرجع مربوط است. در هر حال نباید روکش باعث کاهش گیرایی یا تغییر عملکرد بست شود.

تفاوت بست فیکس و بست راهنما چیست؟

بست فیکس حرکت لوله را در نقطه مشخص محدود می‌کند و برای کنترل موقعیت یا تقسیم نیرو به کار می‌رود. بست راهنما لوله را در مسیر هدایت می‌کند و اجازه حرکت طولی کنترل‌شده، به‌ویژه در اثر انبساط حرارتی، می‌دهد. در خطوط آب گرم، بخار، سرمایش و مسیرهای طولانی، ترکیب درست این دو نوع مهار اهمیت زیادی دارد.

اگر ضخامت ورق بست کم باشد، هنگام تست هیدرواستاتیک چه خطری ایجاد می‌شود؟

در آزمون فشار، وزن آب داخل خط افزایش می‌یابد و نقاط نگهدارنده تحت بار بیشتری قرار می‌گیرند. بست نازک ممکن است خم شود، پیچ یا مهره از راستای خود خارج شود و خط لوله نشست کند. این اتفاق می‌تواند به اتصال‌ها، عایق، سقف کاذب و حتی سازه آسیب برساند. به همین دلیل، ظرفیت باربری باید پیش از تست و با توجه به حالت پر از آب بررسی شود.

جمع‌بندی؛ قیمت بست تنها معیار خرید نیست

اگر بخواهیم ویژگی های بست لوله خوب را خلاصه کنیم، باید به مقاومت مکانیکی، پوشش ضدخوردگی، روکش عایق مناسب، هندسه دقیق، رزوه سالم، مهره جوش‌شده مستحکم و سازگاری با حرکت لوله توجه کنیم. بست خوب محصولی است که در شرایط واقعی پروژه، بار را به‌درستی منتقل کند و به لوله یا سازه آسیب نزند.

صرفه‌جویی جزئی روی قیمت بست ممکن است در ادامه با هزینه اصلاح شیب فاضلاب، تعویض عایق خیس، نشتی، خوردگی، صدای مزاحم یا آسیب سقف کاذب جبران شود. برای پروژه‌های ساختمانی و صنعتی، انتخاب کالا بر اساس مشخصات فنی، کنترل کیفیت و قابلیت ردیابی، تصمیم اقتصادی‌تری است.

برای دریافت مشاوره فنی و استعلام قیمت مدل مناسب را با ذکر جنس لوله، قطر، نوع کاربری، شرایط محیطی و روش نصب با کارشناسان گروه صنعتی فایف مطرح کنید. مجتمع تولیدی فایف از سال ۱۳۷۰ در مسیر صنعتی‌سازی ساخت‌وساز فعالیت کرده و با توسعه تجهیزات و توان فنی در سال ۱۴۰۲، راهکارهای متناسب با نیاز پروژه‌های بازار داخلی و بین‌المللی ارائه می‌دهد.

مزایای ساپورت های تاسیساتی فقط به نگهداری لوله یا سینی کابل محدود نمی‌شود؛ نوع ساپورت بر ایمنی کارگاه، سرعت نصب، دوام تجهیزات، بار مرده سازه و هزینه‌های دوره بهره‌برداری اثر مستقیم دارد. در پروژه‌های بیمارستانی، دارویی، کارخانه‌ها، مراکز داده و مجتمع‌های تجاری، انتخاب میان ساپورت سنتی جوشی و ساپورت مدولار گالوانیزه باید بر اساس بارگذاری، شرایط محیطی، برنامه زمان‌بندی و امکان تغییرات آینده انجام شود.

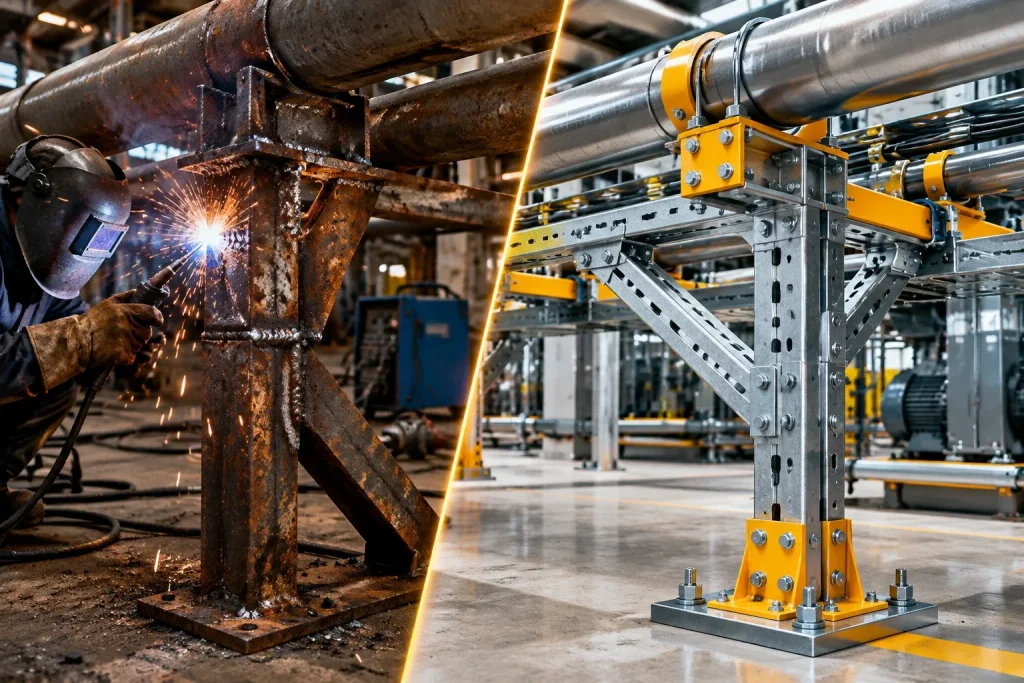

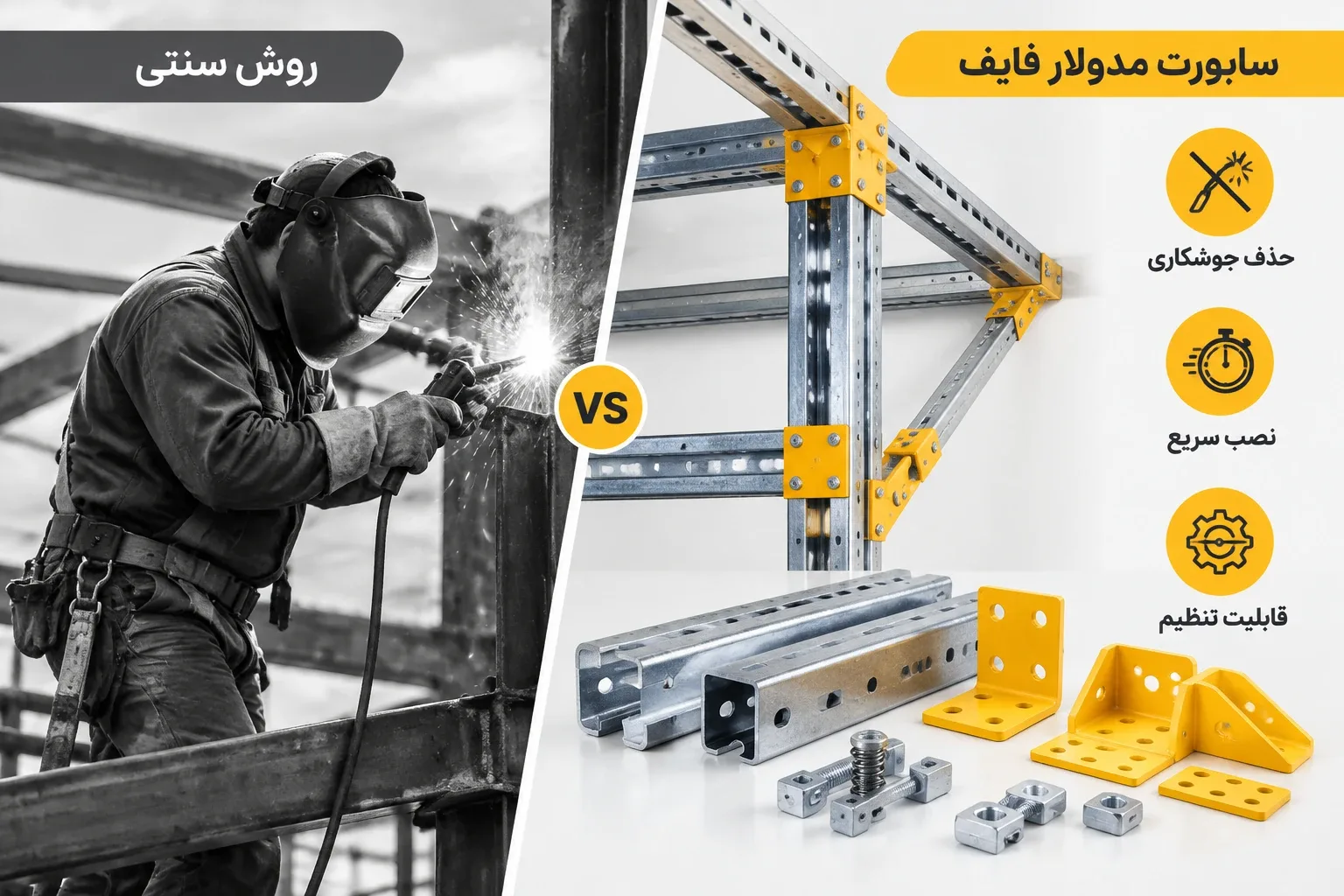

چرا ساپورت مدولار جایگزین روش سنتی شده است؟

در اجرای سنتی، بخش زیادی از ساپورت‌ها با نبشی، ناودانی، میلگرد و ورق‌های برش‌خورده در محل پروژه ساخته می‌شدند. آهنگر یا جوشکار پس از اندازه‌گیری مسیر، قطعات را با هوابرش یا سنگ فرز برش می‌داد، آن‌ها را در ارتفاع جوشکاری می‌کرد و در پایان ضدزنگ می‌زد. این روش در پروژه‌های کوچک هنوز کاربرد دارد، اما در فضاهای متراکم و حساس، مشکلات آن به‌سرعت آشکار می‌شود.

جوشکاری در ارتفاع، صدور مجوز کار گرم، جابه‌جایی کپسول و دستگاه جوش، دود حاصل از جوش در فضاهای بسته و احتمال آسیب به عایق یا تجهیزات مجاور، بخشی از ریسک‌های واقعی کارگاه هستند. از طرف دیگر، رنگ‌آمیزی دستی لبه‌های برش‌خورده همیشه یکنواخت نیست و در زیر عایق لوله، محیط‌های مرطوب یا نقاطی که آب جمع می‌شود، احتمال آغاز خوردگی افزایش پیدا می‌کند.

گروه صنعتی فایف با تمرکز بر صنعتی‌سازی ساخت‌وساز و تولید قطعات فلزی مهندسی‌شده، راهکارهای مبتنی بر ساپورت مدولار تاسیسات را برای اجرای منظم‌تر و قابل تنظیم‌تر سیستم‌های مکانیکی و الکتریکی ارائه می‌دهد. این محصولات با استفاده از پروفیل‌های شیاردار و اتصالات پیچی، امکان ساخت قاب، براکت، آویز و سازه‌های چندطبقه را فراهم می‌کنند.

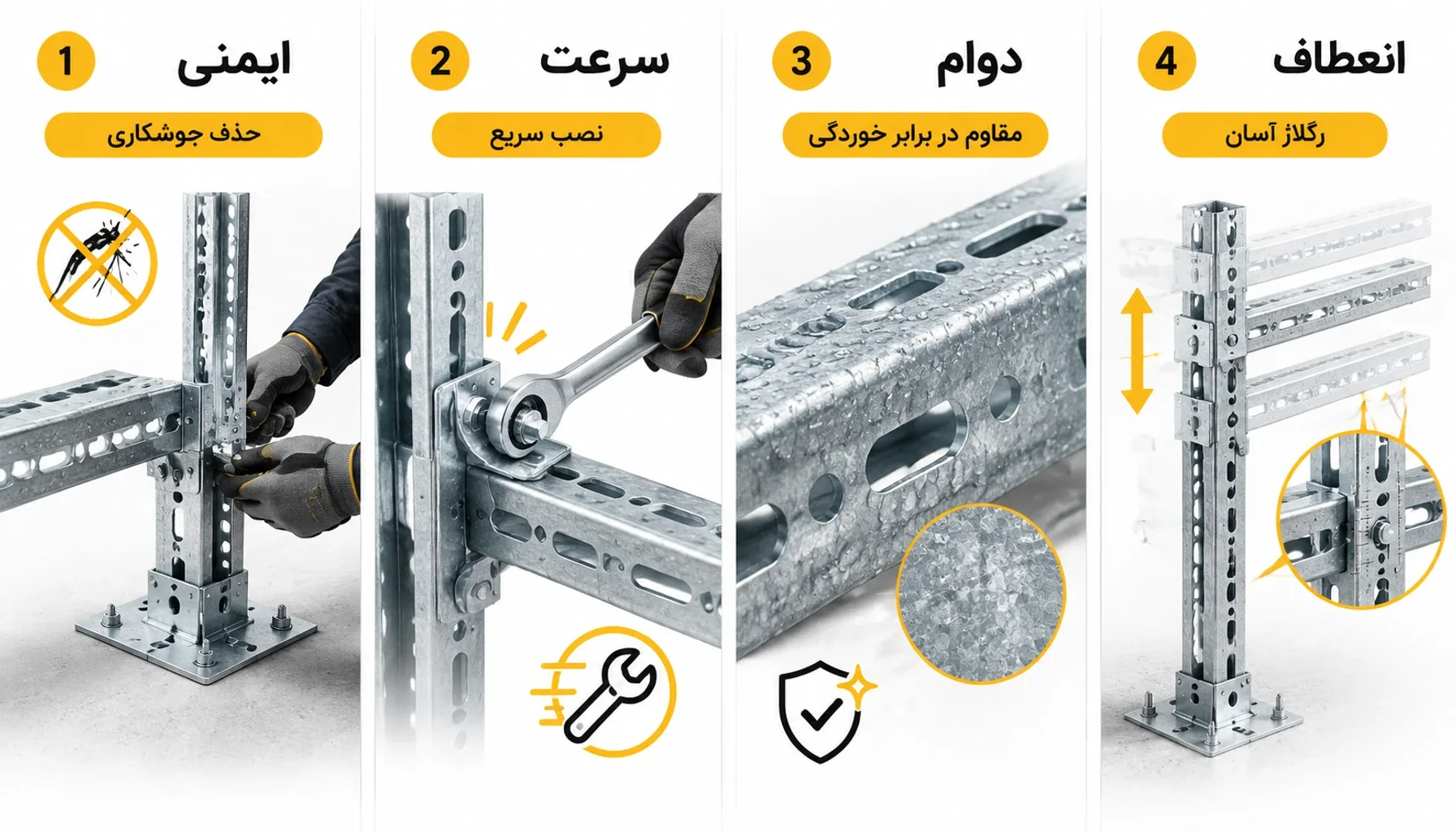

مزایای ساپورت های تاسیساتی مدولار از نظر فنی و اجرایی

در یک پروژه واقعی، ارزش ساپورت زمانی مشخص می‌شود که مسیر لوله‌ها تغییر می‌کند، چند تیم به‌صورت هم‌زمان در سقف کار می‌کنند یا لازم است بدون توقف طولانی، یک تجهیز جدید به شبکه اضافه شود. ساپورت مدولار در چنین شرایطی فقط یک نگهدارنده نیست؛ بخشی از سیستم مدیریت اجرا و نگهداری است.

۱. حذف جوشکاری و کاهش ریسک‌های HSE

مهم‌ترین مزیت اجرایی، کاهش یا حذف عملیات جوشکاری در محل نصب است. اتصال پروفیل، براکت و مهره فنردار با پیچ و مهره انجام می‌شود؛ بنابراین در بسیاری از مراحل، نیاز به ایجاد جرقه، شعله و دود جوش وجود ندارد. این موضوع احتمال آتش‌سوزی در مجاورت عایق‌ها، کابل‌ها و مواد قابل اشتعال را کاهش می‌دهد.

حذف عملیات گرم به معنی حذف همه الزامات ایمنی نیست؛ برش احتمالی پروفیل، کار در ارتفاع و نصب انکر همچنان نیازمند دستورالعمل اجرایی و تجهیزات حفاظت فردی است. با این حال، کاهش دفعات صدور Hot Work Permit و حذف جابه‌جایی تجهیزات جوشکاری، کنترل کارگاه را ساده‌تر می‌کند.

۲. افزایش سرعت مونتاژ و کاهش نفرساعت

در ساپورت مدولار، بسیاری از قطعات از پیش آماده‌اند و با پیچ متری، مهره فنردار یا اتصالات ایزی‌لاک به یکدیگر متصل می‌شوند. اکیپ نصب می‌تواند پس از کنترل تراز و اندازه‌ها، قطعات را مونتاژ کند؛ در نتیجه وابستگی پروژه به جوشکار ماهر و کارگاه آهنگری پای کار کاهش می‌یابد.

سرعت واقعی به عواملی مانند دسترسی، تعداد تکیه‌گاه‌ها، آماده بودن نقشه‌ها، نوع انکر و مهارت اکیپ وابسته است. بنابراین نمی‌توان برای همه پروژه‌ها زمان تحویل یا درصد ثابت کاهش زمان اعلام کرد. با این حال، در پروژه‌های تکرارشونده، حذف برش و جوشکاری مکرر معمولاً باعث کاهش نفرساعت و ساده‌تر شدن برنامه‌ریزی می‌شود.

۳. دوام بهتر در برابر رطوبت و خوردگی

در ساپورت جوشی، ناحیه جوش، لبه‌های برش و محل سوراخ‌کاری باید پس از اجرا به‌درستی ترمیم شوند. اگر ضدزنگ یا پوشش نهایی در این نقاط ناقص باشد، رطوبت و تعریق لوله می‌تواند خوردگی را از همان نقاط آغاز کند. این مشکل در موتورخانه‌ها، پارکینگ‌ها، فضاهای تأسیساتی مرطوب و زیر عایق بیشتر دیده می‌شود.

پروفیل‌های گالوانیزه کارخانه‌ای، پوشش یکنواخت‌تری نسبت به رنگ‌آمیزی دستی دارند. با این حال، کیفیت نهایی به نوع گالوانیزاسیون، ضخامت پوشش، شرایط محیط و نحوه برش و حمل بستگی دارد. محل‌های آسیب‌دیده هنگام اجرا باید طبق دستورالعمل سازنده ترمیم شوند و استفاده از گالوانیزه نباید جایگزین بررسی خوردگی محیطی یا سازگاری شیمیایی شود.

۴. رگلاژ میلی‌متری و اصلاح آسان مسیر

شیب‌بندی لوله‌های فاضلاب، تنظیم ارتفاع سینی کابل و هماهنگ‌سازی چند مسیر در سقف کاذب، در کارگاه همیشه دقیقاً مطابق نقشه پیش نمی‌رود. در سیستم جوشی، اصلاح ارتفاع معمولاً به بریدن، جابه‌جایی و جوش مجدد نیاز دارد. در سیستم مدولار، باز کردن اتصال و انتقال مهره در شیار، تنظیم مسیر را سریع‌تر و کم‌هزینه‌تر می‌کند.

این قابلیت به‌ویژه هنگام تداخل میان کانال تهویه، لوله‌های آب، لوله اطفای حریق و سینی کابل ارزش دارد. البته شیار یا سوراخ استاندارد، به‌تنهایی تضمین‌کننده تحمل بار نیست و پس از هر اصلاح باید تراز، فاصله تکیه‌گاه و ظرفیت اتصال دوباره بررسی شود.

۵. کاهش بار مرده سازه

پروفیل‌های سردنوردشده مانند مقاطع ۴۱×۴۱، با ایجاد هندسه مناسب، می‌توانند نسبت مناسبی میان وزن و سختی خمشی ایجاد کنند. کاهش وزن ساپورت در شبکه‌های گسترده، بار مرده اضافه‌شده به سقف یا اسکلت را کاهش می‌دهد؛ اما انتخاب مقطع باید بر اساس دهانه، بار تجهیزات، خیز مجاز، نوع اتصال و نیروهای جانبی انجام شود.

برای نمونه، استفاده از پروفیل ۴۱×۴۱ گالوانیزه ممکن است برای قاب‌های عمومی مناسب باشد، در حالی که مسیرهای سبک‌تر یا فضاهای محدود به گزینه‌هایی مانند پروفیل ۲۱×۴۱ گالوانیزه نیاز داشته باشند. تصمیم نهایی باید با جداول باربری و جزئیات اجرایی پروژه کنترل شود.

بررسی اقتصادی و هزینه چرخه عمر

یکی از پرسش‌های رایج پیمانکاران این است: آیا ساپورت مدولار در زمان خرید گران‌تر از ساپورت جوشی نیست؟ در بسیاری از موارد، قیمت اولیه پروفیل و اتصالات مدولار از چند شاخه نبشی یا ناودانی خام بیشتر است. اما مقایسه منصفانه باید کل چرخه عمر را در نظر بگیرد، نه فقط قیمت فلز.

در روش جوشی، هزینه‌های پنهان شامل دستمزد جوشکار، دستگاه جوش، کابل‌کشی موقت، کپسول، آماده‌سازی سطح، ضدزنگ، نیروی کنترل کیفیت، اصلاحات ناشی از تغییر نقشه و توقف‌های ایمنی است. در روش مدولار نیز هزینه طراحی، خرید اتصالات مناسب، آموزش اولیه اکیپ و کنترل گشتاور پیچ‌ها باید در برآورد دیده شود.

در برخی پروژه‌ها، حذف دوباره‌کاری و کاهش زمان نصب می‌تواند هزینه اولیه بالاتر را جبران کند. عددهای مشخص مانند صرفه‌جویی ۱۰ تا ۲۵ درصد فقط پس از مقایسه واقعی مقادیر، دستمزد، تعداد تکیه‌گاه‌ها و شرایط کارگاه قابل محاسبه است و نباید به‌عنوان نتیجه قطعی همه پروژه‌ها ارائه شود.

برای دریافت مشاوره فنی و استعلام قیمت، بهتر است نقشه مسیر، نوع تجهیزات، شرایط محیطی و بار تقریبی را در اختیار کارشناسان گروه صنعتی فایف قرار دهید تا انتخاب مقطع بر اساس نیاز واقعی انجام شود.

مقایسه ساپورت سنتی و مدولار

کاربرد ساپورت مدولار در بهره‌برداری و تغییرات آینده

در زمان بهره‌برداری، مسیرهای تأسیساتی ثابت نمی‌مانند. ممکن است یک خط جدید برای چیلر اضافه شود، مسیر سینی کابل توسعه پیدا کند یا لوله اطفای حریق برای بخش جدیدی از ساختمان اجرا شود. اگر همه نگهدارنده‌ها جوشی و اختصاصی باشند، هر تغییر کوچک می‌تواند به تخریب سقف، قطع مسیرهای مجاور و عملیات گرم منجر شود.

ساپورت مدولار اجازه می‌دهد با باز کردن بخشی از اتصالات، پروفیل جدید یا کنسول تکمیلی به ساختار موجود اضافه شود. برای نمونه، پروفیل ایزی فیکس برای پروژه‌هایی که سرعت تنظیم اتصال اهمیت دارد قابل بررسی است و پروفیل دوبل گالوانیزه می‌تواند در قاب‌هایی با نیاز باربری بالاتر، پس از محاسبه مهندسی، مورد استفاده قرار گیرد.

این انعطاف به معنای امکان تغییر بدون بررسی نیست. هر توسعه باید از نظر وزن جدید، فاصله تکیه‌گاه، ظرفیت انکر، لرزش، انبساط حرارتی و دسترسی تعمیراتی کنترل شود.

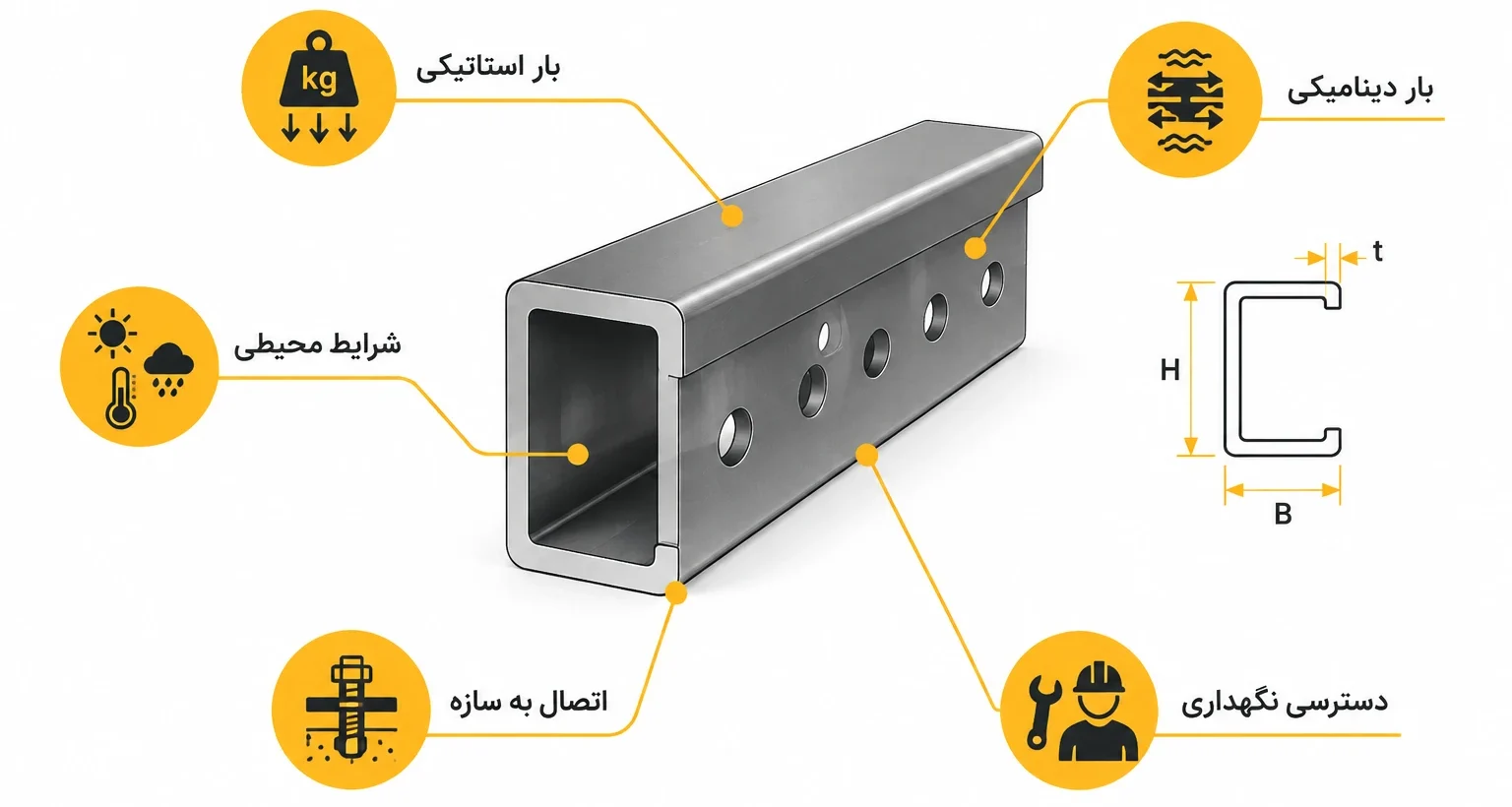

انتخاب پروفیل و طراحی سیستم ساپورت

پروفیل ساپورت باید متناسب با نوع تأسیسات انتخاب شود، نه صرفاً بر اساس ابعاد ظاهری. در پروژه‌های سبک، پروفیل ۳۰×۱۵ ممکن است برای کاربردهای مشخص مناسب باشد؛ اما لوله‌های سنگین، سینی‌های چندطبقه یا مسیرهای دارای ارتعاش به مقطع و اتصال قوی‌تری نیاز دارند.

• بار استاتیکی: وزن لوله پر، سینی کابل، کابل‌ها، عایق و خود ساپورت محاسبه شود.
• بار دینامیکی: لرزش پمپ و فن، ضربه قوچ، حرکت سیال و نیروهای ناشی از زلزله بررسی شود.
• شرایط محیطی: رطوبت، بخار، مواد شیمیایی، فضای باز و تماس با عایق مرطوب بر نوع پوشش اثر دارد.
• اتصال به سازه: نوع سقف یا دیوار، ظرفیت انکر و فاصله از لبه بتن باید کنترل شود.
• نگهداری: فضای کافی برای باز کردن بست، تعویض کابل یا افزودن مسیر جدید در نظر گرفته شود.

برای مشاهده گزینه‌های موجود می‌توانید به صفحه پروفیل ساپورت در وب‌سایت گروه صنعتی فایف مراجعه کنید.

محدودیت‌ها و چالش‌های ساپورت مدولار

مقایسه ساپورت سنتی و مدرن زمانی معتبر است که محدودیت‌های هر دو روش دیده شود. سیستم مدولار نیز بدون طراحی و اجرای درست، می‌تواند دچار شل‌شدن اتصال، خیز بیش از حد یا انتخاب نادرست مقطع شود.

• اکیپ اجرا باید با نحوه قرارگیری مهره فنردار، ترتیب مونتاژ و کنترل گشتاور پیچ‌ها آموزش ببیند.
• در بارهای فوق‌سنگین صنعتی ممکن است استفاده از پروفیل دوبل، قاب چندلایه یا اتصال اختصاصی لازم باشد.
• برش‌های کارگاهی باید تا حد امکان محدود شوند و نقاط آسیب‌دیده پوشش گالوانیزه طبق دستورالعمل ترمیم شوند.
• ساپورت مدولار جایگزین طراحی لرزه‌ای نیست؛ مهار جانبی، مهاربند و اتصالات باید جداگانه بررسی شوند.

پرسش‌های پرتکرار

آیا ساپورت گالوانیزه مدولار برای لوله‌های سنگین صنعتی مناسب است؟

در صورت انتخاب صحیح مقطع، ضخامت، دهانه، بست، انکر و روش مهاربندی، می‌توان از آن برای بسیاری از کاربردهای صنعتی استفاده کرد. برای لوله‌های فولادی سایز بالا، خطوط دارای ارتعاش یا بارهای متمرکز، تأیید ظرفیت باربری و طراحی اختصاصی ضروری است و نباید صرفاً بر اساس ظاهر پروفیل تصمیم گرفت.

تفاوت ساپورت سبک، متوسط و سنگین چیست؟

این دسته‌بندی به ظرفیت باربری، ضخامت و ابعاد پروفیل، دهانه آزاد، نوع اتصال و تعداد لایه‌های سازه مربوط است. مقطع بزرگ‌تر همیشه به معنای انتخاب بهتر نیست؛ مقطع باید با بار و فاصله تکیه‌گاه هماهنگ باشد تا هم ایمنی تأمین شود و هم وزن و هزینه اضافی ایجاد نشود.

در بازسازی ساختمان چگونه ساپورت جدید با سازه موجود هماهنگ می‌شود؟

ابتدا باید وضعیت واقعی سقف، تیر، دیوار، مسیرهای موجود و ظرفیت نقاط اتصال برداشت شود. سپس با استفاده از انکر مناسب، براکت قابل تنظیم و پروفیل مدولار، مسیر جدید بدون تخریب غیرضروری طراحی می‌شود. در سازه‌های قدیمی، آزمایش یا تأیید ظرفیت اتصال می‌تواند ضروری باشد.

استانداردهای مهار لرزه‌ای تاسیسات چگونه اعمال می‌شوند؟

استاندارد یا ضابطه مورد استفاده به نوع پروژه و الزامات کارفرما وابسته است. در سیستم‌های اسپرینکلر، الزامات مرتبط با NFPA 13 باید بررسی شود و برای سایر تأسیسات نیز طراحی لرزه‌ای، فاصله مهاربندها و ظرفیت اتصالات باید توسط طراح ذی‌صلاح تعیین شود. وجود شیار در پروفیل به‌تنهایی به معنای انطباق با ضوابط لرزه‌ای نیست.

جمع‌بندی مهندسی

مزایای ساپورت های تاسیساتی زمانی به نتیجه واقعی تبدیل می‌شود که انتخاب مقطع، نوع پوشش، اتصال به سازه و روش اجرا هم‌زمان درست باشند. ساپورت مدولار گالوانیزه با کاهش جوشکاری، افزایش قابلیت رگلاژ، نظم بهتر و امکان توسعه، برای بسیاری از پروژه‌های جدید و بازسازی گزینه‌ای قابل بررسی است؛ اما برای هر بارگذاری و محیطی، نسخه واحدی وجود ندارد.

برای تصمیم‌گیری نهایی، این چک‌لیست را بررسی کنید:

• آیا پروژه به سرعت اجرا و کاهش عملیات گرم نیاز دارد؟
• آیا تغییر مسیر یا توسعه تأسیسات در آینده محتمل است؟
• آیا بار، لرزش و شرایط محیطی به‌درستی محاسبه شده است؟
• آیا ظرفیت انکر و سازه موجود برای بار جدید تأیید شده است؟
• آیا اکیپ اجرا آموزش دیده و ابزار کنترل اتصال در اختیار دارد؟

از سال ۱۳۷۰، مجتمع تولیدی و صنعتی فایف در مسیر صنعتی‌سازی ساخت‌وساز فعالیت کرده و در سال ۱۴۰۲ دامنه فعالیت خود را با بهره‌گیری از تجهیزات پیشرفته و نیروی متخصص توسعه داده است. برای دریافت مشاوره فنی و استعلام قیمت ساپورت‌های مدولار گالوانیزه، با کارشناسان گروه صنعتی فایف تماس بگیرید.

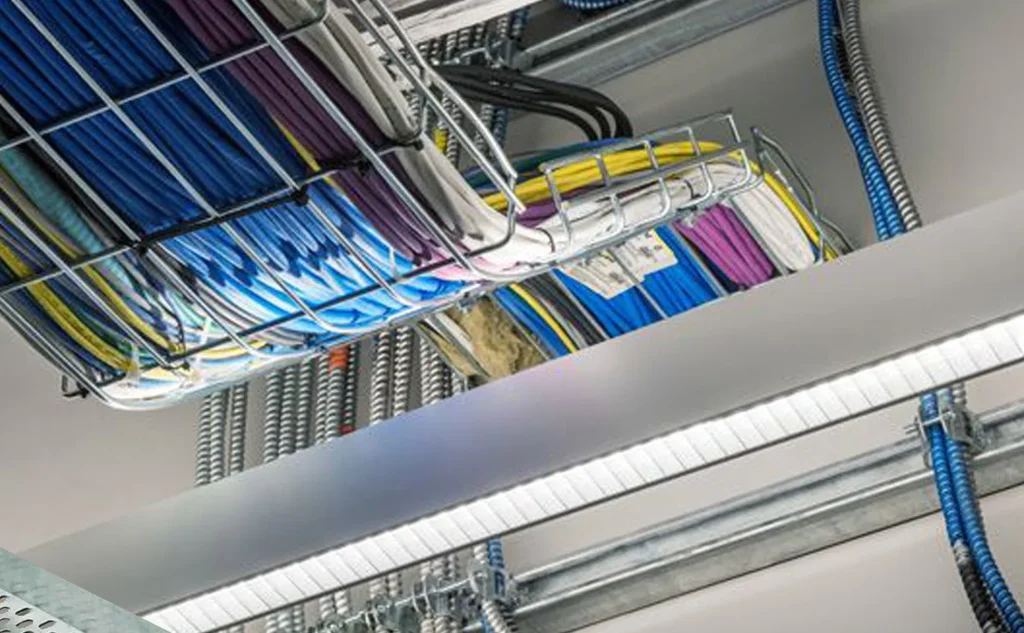

فاصله ساپورت سینی کابل از آن جزئیاتی است که در نقشه‌ها ساده به نظر می‌رسد، اما در بازرسی فنی و زمان بهره‌برداری می‌تواند به یکی از نقاط ضعف اصلی مسیر کابل‌کشی تبدیل شود. در بسیاری از پروژه‌ها، نوع سینی و ظرفیت کابل‌ها در طراحی بررسی می‌شود، اما مجری در کارگاه فاصله پایه‌ها را چشمی یا بر اساس طول شاخه‌ها تعیین می‌کند. نتیجه این تصمیم می‌تواند افتادگی سینی، باز شدن رابط‌ها، آسیب به روکش کابل یا افزایش بی‌دلیل هزینه اجرای ساپورت باشد. گروه صنعتی فایف با تکیه بر تجربه مجتمع تولیدی فایف از سال ۱۳۷۰، در این راهنما معیارهای فنی و اجرایی تعیین این فاصله را برای پروژه‌های ساختمانی، کارخانه‌ها، سوله‌ها و صنایع نفت، گاز و پتروشیمی بررسی می‌کند.

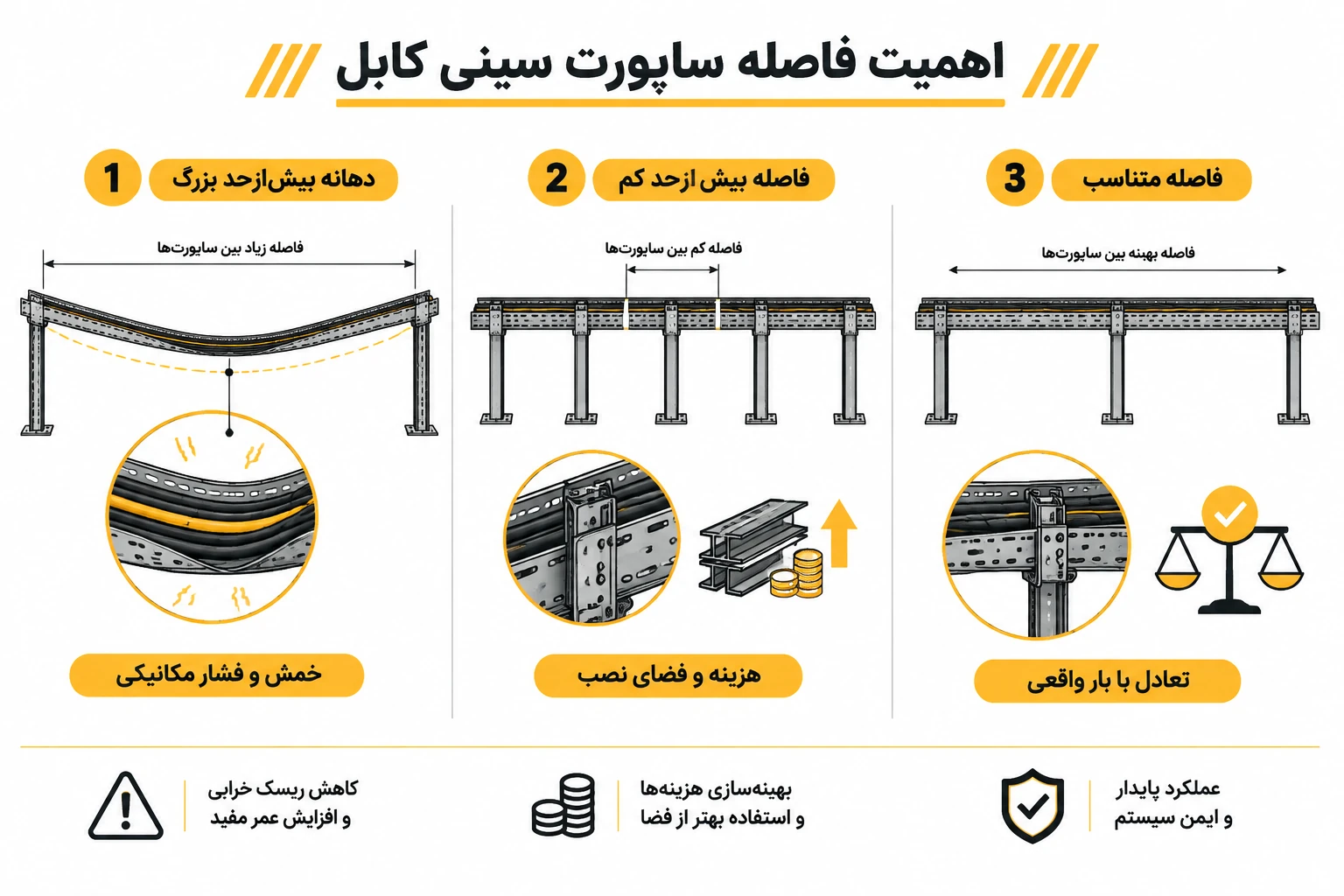

چرا فاصله ساپورت سینی کابل در کارگاه مهم است؟

در بازدیدهای کارگاهی، معمولاً سینی کابل انتخاب شده و مسیر آن روی نقشه مشخص است؛ اما فاصله واقعی ساپورت‌ها پس از شروع نصب تغییر می‌کند. گاهی به دلیل برخورد با تیر، تأسیسات مکانیکی یا محدودیت دسترسی، یک دهانه بیش از اندازه بزرگ می‌شود. گاهی هم برای اطمینان، پایه‌ها آن‌قدر نزدیک نصب می‌شوند که مصرف پروفیل، راد، رولبولت و زمان سوراخ‌کاری به شکل محسوسی افزایش پیدا می‌کند.

اگر فاصله ساپورت‌ها بیش از ظرفیت سازه‌ای سینی باشد، وزن خود سینی و کابل‌ها در میانه دهانه خمش ایجاد می‌کند. در مسیرهای طولانی، این خمش فقط یک تغییر ظاهری نیست؛ زیرا ممکن است اتصال شاخه‌ها تحت کشش قرار بگیرد، درزها باز شوند و کابل‌ها روی لبه یا محل پانچ سایش پیدا کنند. در مسیرهای عمودی نیز وزن کابل‌ها به پایین منتقل می‌شود و اگر مهارهای مستقل پیش‌بینی نشده باشد، فشار زیادی به اتصالات پایینی وارد خواهد شد.

در سمت مقابل، فاصله بیش از حد نزدیک نیز راهکار مهندسی محسوب نمی‌شود. نصب ساپورت‌های اضافی، هزینه فولاد و پوشش ضدخوردگی را بالا می‌برد و تعداد سوراخ‌کاری‌های بتن یا سازه فلزی را افزایش می‌دهد. در پروژه‌های بزرگ، همین تصمیم می‌تواند برنامه نصب را طولانی کند و فضای کار را برای سایر تیم‌های اجرایی محدود سازد. فاصله درست، فاصله‌ای است که با بار واقعی، ظرفیت سینی و شرایط نصب هماهنگ باشد؛ نه کمترین فاصله ممکن و نه یک عدد ثابت برای همه پروژه‌ها.

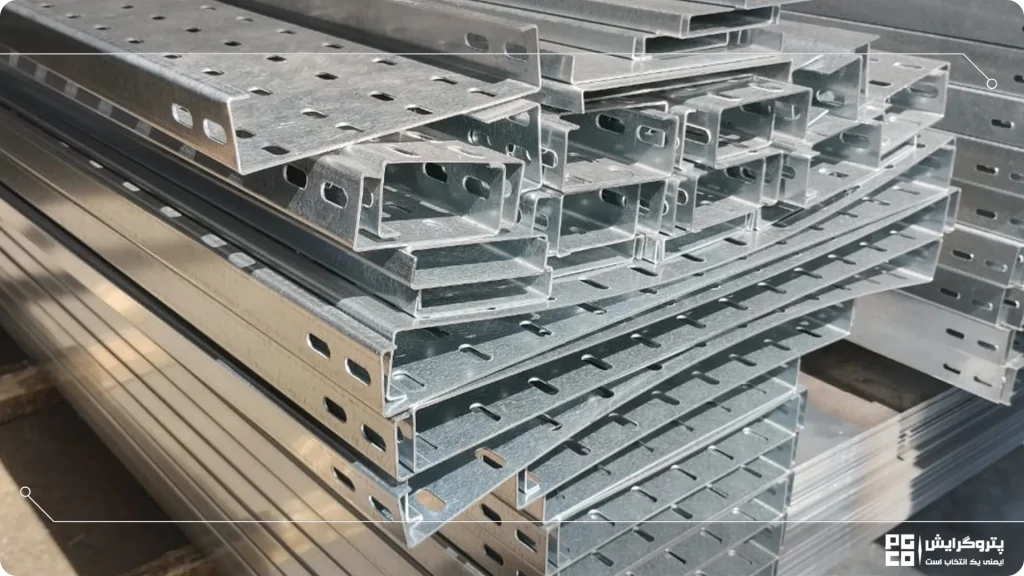

برای بررسی مدل‌های مختلف سینی کابل گالوانیزه و انتخاب محصول متناسب با بار پروژه، مشخصات عرض، ارتفاع لبه، ضخامت ورق و نوع پوشش را پیش از سفارش مقایسه کنید. این اطلاعات پایه محاسبه فاصله نگهدارنده‌ها هستند.

فاصله استاندارد ساپورت سینی کابل چگونه تعیین می‌شود؟

یک پاسخ عمومی برای همه پروژه‌ها وجود ندارد. در پروژه‌های معمول، فاصله بین ۱٫۵ تا ۳ متر به عنوان محدوده اولیه بررسی می‌شود؛ اما مقدار نهایی باید از روی ظرفیت باربری اعلام‌شده برای همان سینی و همان ضخامت ورق انتخاب شود. سینی باریک با کابل‌های سبک می‌تواند دهانه بیشتری داشته باشد، در حالی که سینی عریض با کابل‌های قدرت، حتی در صورت استفاده از همان جنس ورق، به ساپورت نزدیک‌تری نیاز دارد.

برای تعیین فاصله، ابتدا بار خطی کابل‌ها بر حسب کیلوگرم بر متر مشخص می‌شود. سپس وزن خود سینی، رابط‌ها، درپوش و تجهیزات نصب به آن افزوده می‌شود. اگر پروژه توسعه آتی دارد، بخشی از ظرفیت رزرو نیز باید در نظر گرفته شود. این بار با ظرفیت مجاز سینی در دهانه‌های مختلف مقایسه می‌شود و در نهایت مقدار خمش، نوع اتصال به سازه و شرایط محیطی کنترل خواهد شد.

در پروژه‌های صنعتی، بهتر است عدد اولیه با یک دهانه آزمایشی یا کنترل تراز مسیر بررسی شود. اگر پس از کابل‌کشی، سینی در ناحیه میانی بیش از مقدار محاسبه‌شده پایین بیاید، افزایش ضخامت ورق یا کاهش فاصله ساپورت از اصلاحات منطقی‌تر از افزودن وصله‌های اتفاقی و جوشکاری در محل است.

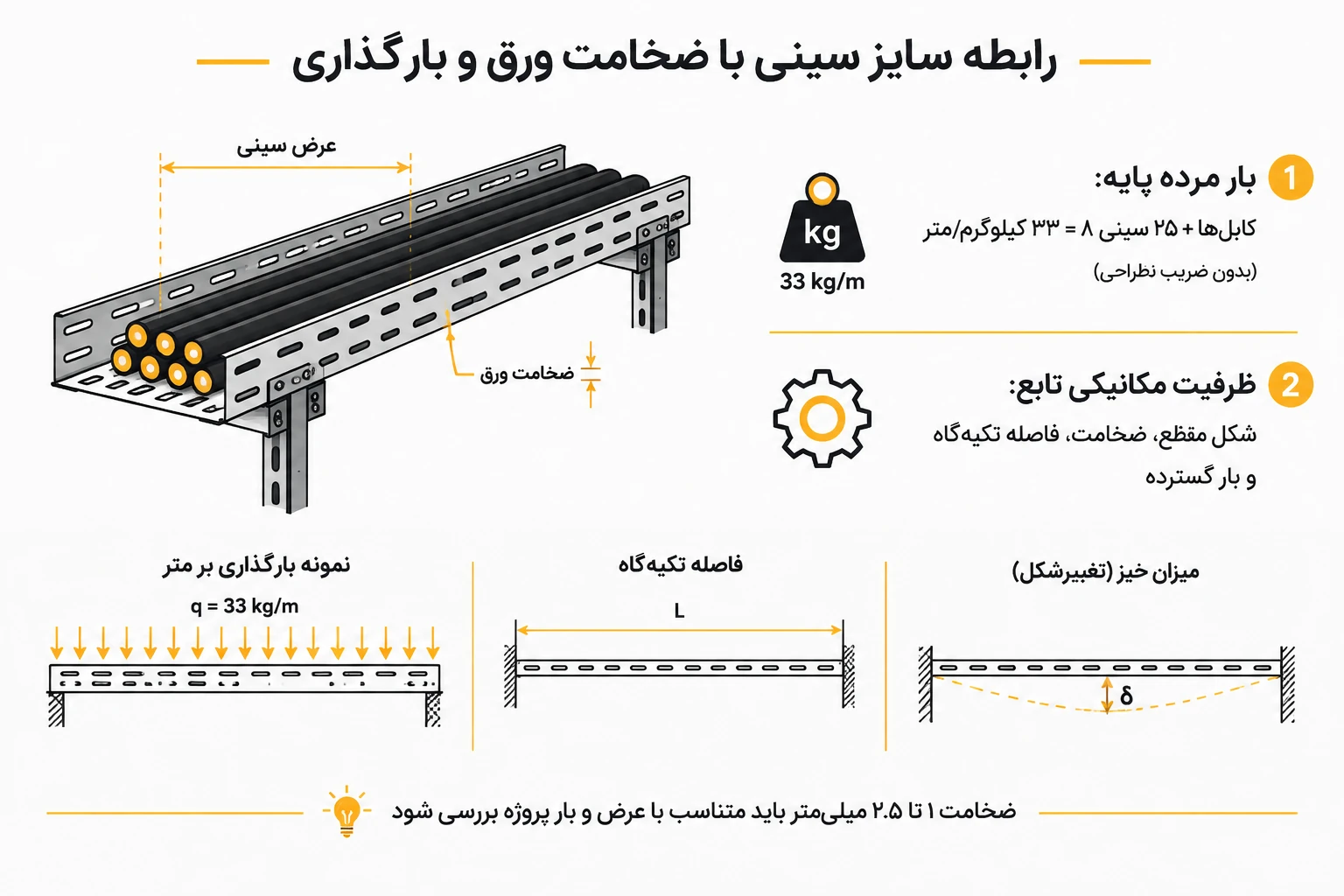

بارگذاری سینی کابل؛ از وزن سینی تا بار زمان کابل‌کشی

بار مرده شامل وزن خود سینی، درپوش، رابط‌ها و متعلقات ثابت است. بار زنده یا متغیر نیز به کابل‌هایی مربوط می‌شود که امروز روی مسیر قرار دارند و احتمالاً در فاز توسعه اضافه خواهند شد. در مسیرهای صنعتی باید شرایط واقعی اجرا را هم جدی گرفت؛ هنگام کابل‌کشی، نیروی کشش کابل، جابه‌جایی موقت دسته کابل و گاهی تکیه دادن ابزار یا وزن تکنسین می‌تواند بار موضعی ایجاد کند.

این نکته به معنای طراحی سینی برای رفت‌وآمد افراد نیست. سینی کابل محل عبور نیروی انسانی نیست و نباید به عنوان سکوی کار استفاده شود. منظور آن است که در مرحله نصب، از وارد کردن بار نقطه‌ای و ضربه به کف سینی جلوگیری شود و ظرفیت سازه برای شرایط متعارف کارگاهی با ضریب اطمینان مناسب بررسی گردد.

بار کاری ایمن یا SWL مقدار باری است که سیستم می‌تواند در شرایط تعریف‌شده، بدون عبور از حدود عملکردی خود تحمل کند. SWL به تنهایی به معنی ظرفیت نامحدود نیست؛ فاصله دهانه، نوع تکیه‌گاه، روش اتصال، جنس ورق، جهت بار و وضعیت خوردگی هم روی آن اثر دارند. بنابراین ظرفیت درج‌شده در کاتالوگ باید با شرایط نصب واقعی تطبیق داده شود.

میزان خمش یا Deflection مجاز نیز باید کنترل شود. اگر دهانه را با L نشان دهیم، برخی معیارهای طراحی از نسبت‌هایی مانند L/100 یا L/200 برای محدود کردن تغییر شکل استفاده می‌کنند؛ اما نسبت قابل قبول باید از مشخصات پروژه، استاندارد مبنا و داده آزمایش محصول خوانده شود. مثلاً در دهانه ۲۰۰۰ میلی‌متر، L/100 برابر ۲۰ میلی‌متر و L/200 برابر ۱۰ میلی‌متر است. انتخاب این معیار بدون توجه به نوع سینی و حساسیت مسیر، تصمیم کاملی نیست.

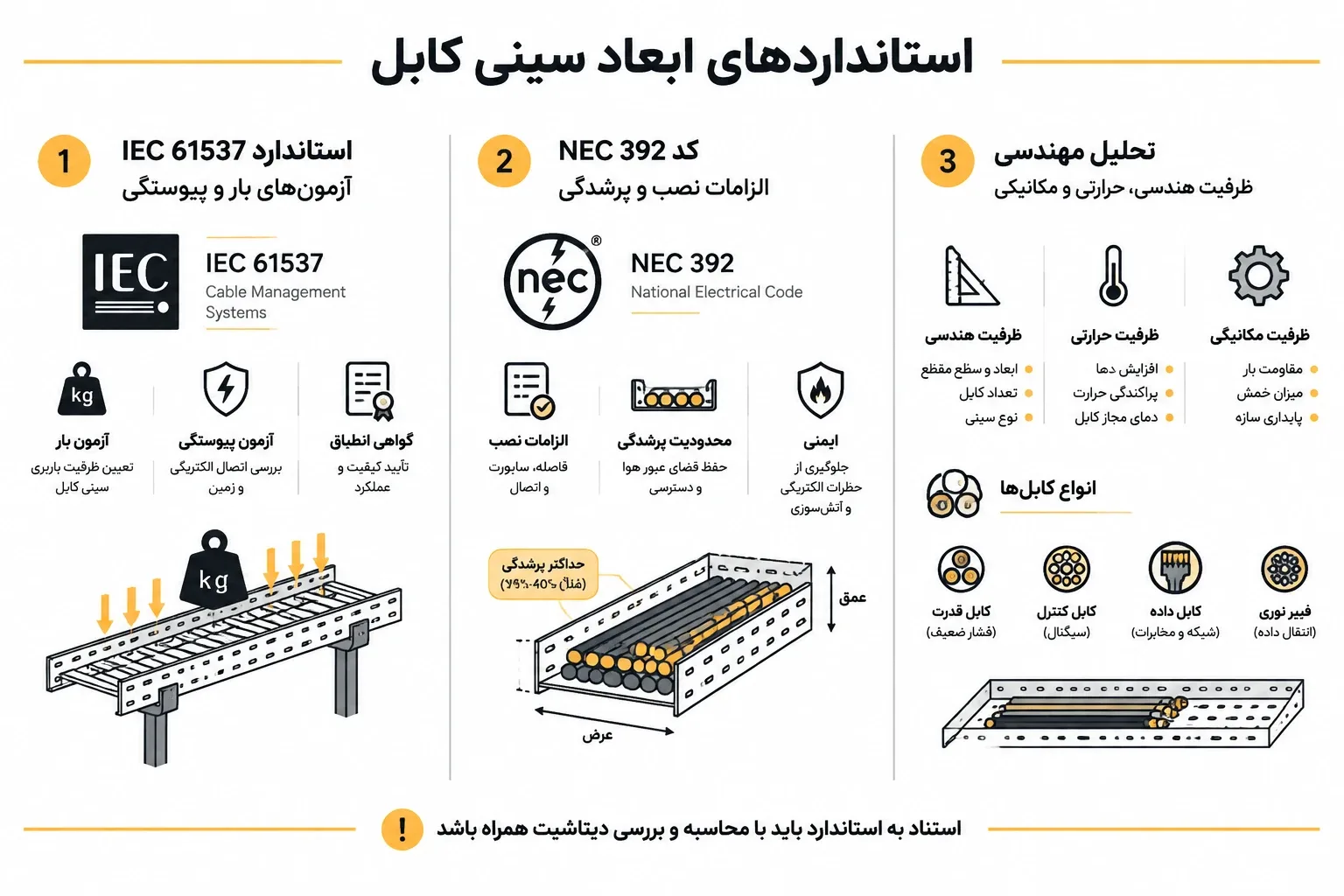

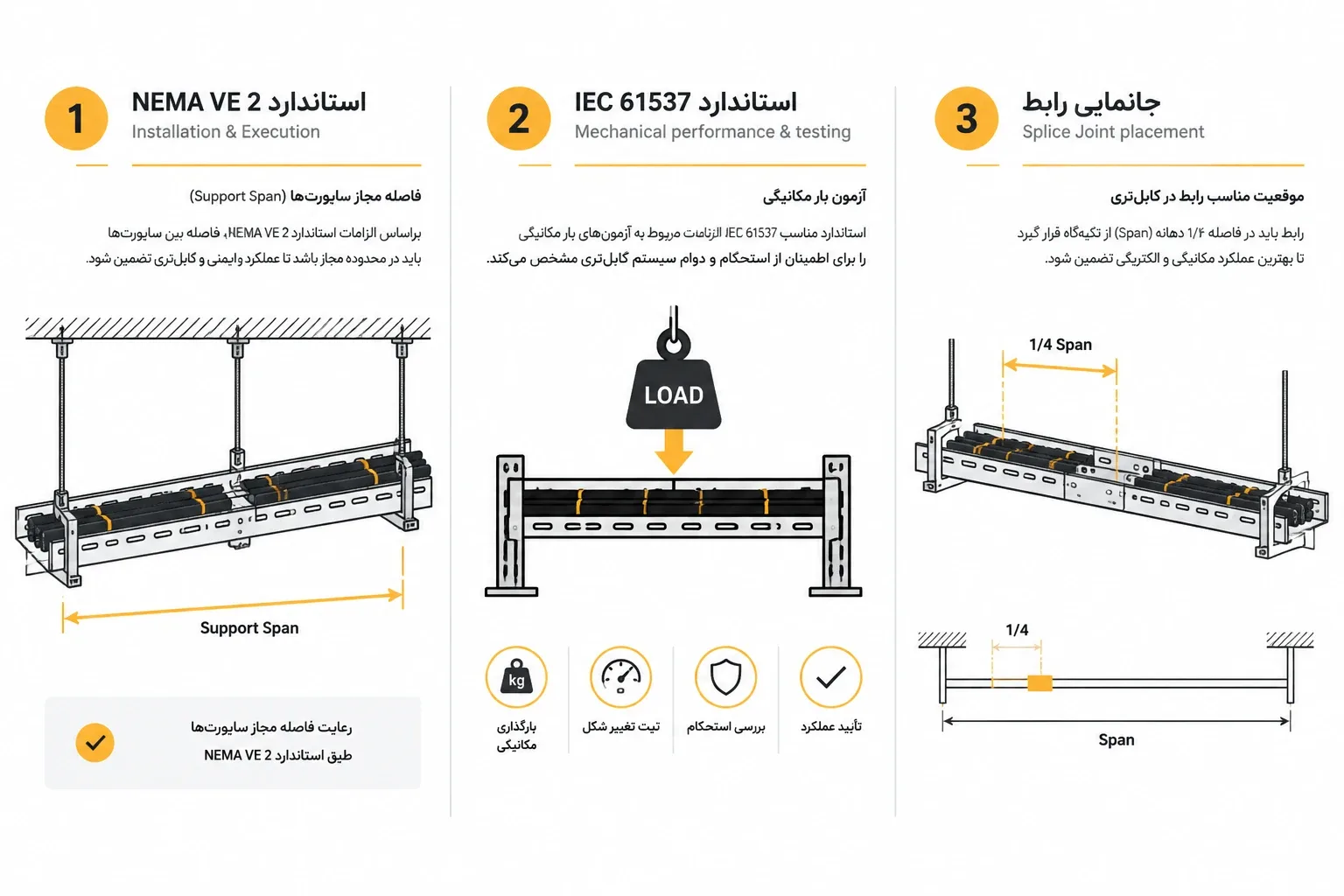

استاندارد NEMA VE 2 و IEC 61537 چه نقشی دارند؟

استاندارد NEMA VE 2 بیشتر به راهنمای نصب و اجرای سیستم سینی و نردبان کابل مربوط است و درباره جانمایی ساپورت، نصب اتصالات، حمل، برش و رعایت اصول اجرایی نکات مهمی ارائه می‌کند. در پروژه‌های آمریکایی یا پروژه‌هایی که مشخصات فنی بر مبنای NEMA نوشته شده‌اند، باید جدول باربری و دهانه مجاز همان سازنده نیز هم‌زمان بررسی شود. استفاده از عبارت «فاصله NEMA» بدون مشخص کردن کلاس و مدل سینی، از نظر فنی کافی نیست.

استاندارد IEC 61537 الزامات مکانیکی سیستم‌های سینی و نردبان کابل و روش ارزیابی عملکرد آن‌ها را پوشش می‌دهد. این استاندارد نیز یک فاصله ثابت برای تمام سینی‌ها تعیین نمی‌کند، بلکه عملکرد سیستم را در شرایط آزمون، بارگذاری و تغییر شکل بررسی می‌کند. بنابراین مرجع اصلی تصمیم باید ترکیبی از مشخصات فنی سینی، کلاس آزمون، وزن واقعی کابل و الزامات پروژه باشد.

در پروژه‌های مختلف، فاصله‌های ۱٫۵، ۲ و ۳ متر رایج هستند و برای سیستم‌های صنعتی سنگین ممکن است دهانه‌های بزرگ‌تری نیز در مشخصات سازنده دیده شود. با این حال، عدد ۶ متر را نمی‌توان به عنوان فاصله عمومی و قابل اجرا برای هر سینی معرفی کرد. چنین دهانه‌ای فقط در صورت وجود طراحی سازه‌ای، ظرفیت باربری مستند و کنترل خمش قابل بررسی است.

محل رابط دو شاخه سینی نسبت به ساپورت

رابط دو شاخه سینی یا Splice Joint نباید بدون بررسی دقیق روی یک نقطه بحرانی قرار گیرد. اگر رابط دقیقاً روی ساپورت باشد، نیروهای انتقالی و محدودیت حرکت می‌تواند به پیچ‌ها و بدنه رابط فشار وارد کند. اگر رابط در مرکز دهانه باشد نیز معمولاً در ناحیه‌ای قرار می‌گیرد که لنگر خمشی در تیر ساده بیشینه است و اتصال را تحت تنش بیشتری قرار می‌دهد.

در اجرای معمول، محل رابط را در فاصله‌ای نزدیک به یک‌چهارم دهانه از تکیه‌گاه جانمایی می‌کنند؛ این نقطه از نظر توزیع لنگر، انتخاب متعادل‌تری از مرکز دهانه است، اما «صفر بودن لنگر در یک‌چهارم دهانه» بیان دقیقی نیست. لنگر در تکیه‌گاه ساده صفر است و در مرکز دهانه به مقدار بیشینه نزدیک می‌شود. موقعیت نهایی رابط باید با دستورالعمل سازنده و جزئیات مهندسی پروژه کنترل شود.

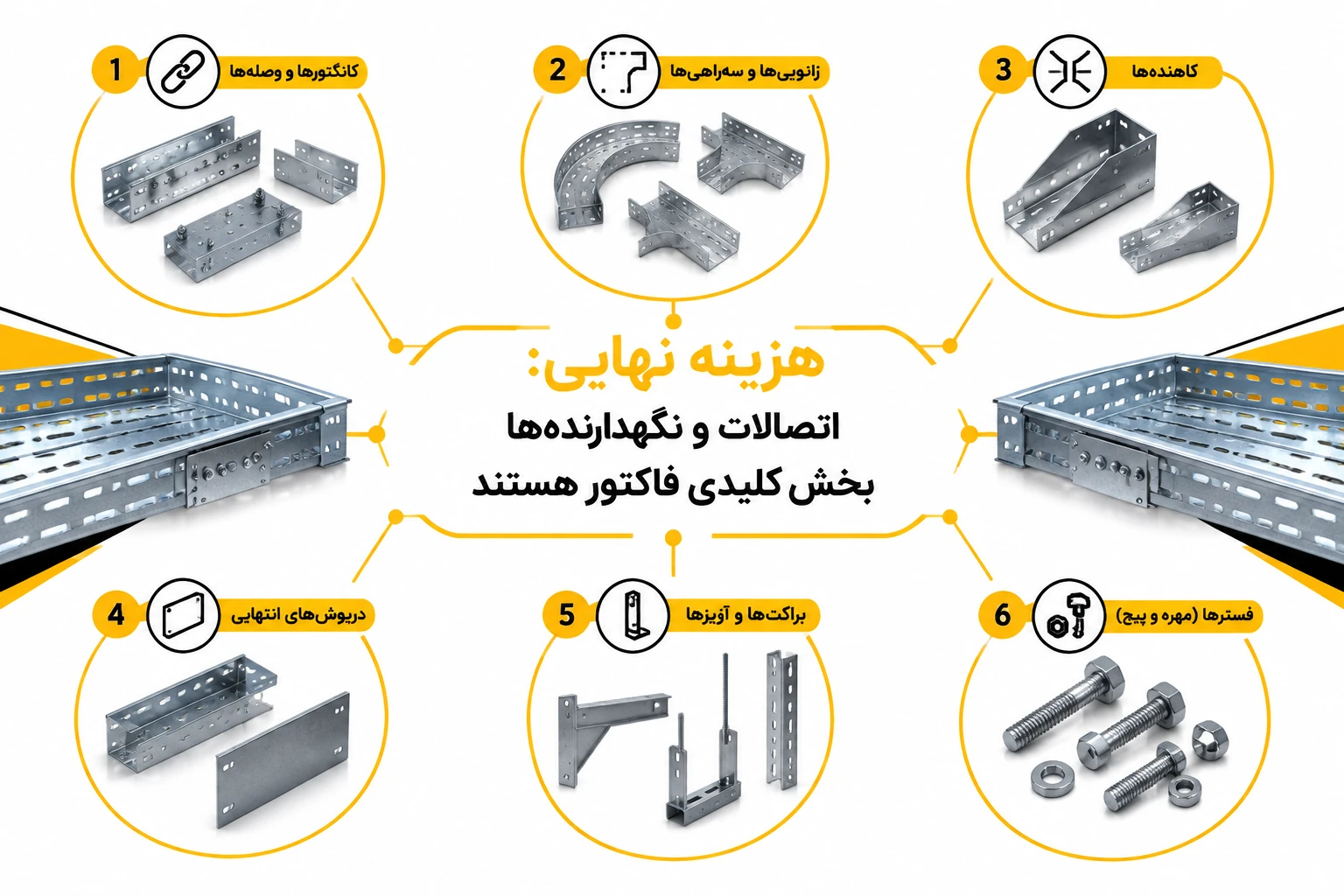

برای خرید و بررسی اتصالات سینی کابل مانند رابط، زانویی، سه‌راهی و تبدیل، فقط ابعاد ظاهری را ملاک قرار ندهید. ضخامت قطعه، نوع پیچ، پوشش ضدخوردگی و سازگاری آن با سینی اصلی روی عملکرد اتصال اثر مستقیم دارد.

یک سناریوی محاسباتی برای انتخاب فاصله ساپورت

فرض کنیم در یک سالن صنعتی، سینی کابل با عرض ۴۰ سانتی‌متر، ارتفاع لبه متعارف و ضخامت ورق ۱٫۵ میلی‌متر نصب می‌شود. وزن کابل‌های فعلی، با جمع وزن تقریبی هر کابل در طول مسیر، ۲۲ کیلوگرم بر متر به دست آمده و برای توسعه آینده ۳۰ درصد ظرفیت رزرو در نظر گرفته شده است. در این حالت بار کابل به حدود ۲۹ کیلوگرم بر متر می‌رسد و وزن خود سینی و متعلقات نیز باید به آن اضافه شود.

در گام بعد، کاتالوگ تولیدکننده بررسی می‌شود تا ظرفیت باربری در دهانه‌های ۱٫۵، ۲ و ۳ متر مشخص گردد. اگر در دهانه ۳ متر، بار مجاز کمتر از بار طراحی باشد یا خمش از معیار پروژه عبور کند، این فاصله کنار گذاشته می‌شود. اگر دهانه ۲ متر پاسخ‌گو باشد و اتصال‌ها نیز در موقعیت مناسب قرار بگیرند، انتخاب ۲ متر از نظر تعداد ساپورت و کنترل تغییر شکل منطقی است. در مسیرهایی که کابل‌ها سنگین‌ترند یا لرزش و ضربه وجود دارد، دهانه ۱٫۵ متر می‌تواند گزینه محافظه‌کارانه‌تری باشد.

افزایش ضخامت ورق از ۱٫۲۵ به ۲ میلی‌متر معمولاً سختی و ظرفیت باربری را افزایش می‌دهد، اما نباید آن را به صورت خودکار معادل افزایش مشخص و قطعی فاصله ساپورت دانست. ارتفاع لبه، شکل پانچ، نوع خم، کیفیت اتصال و طول دهانه هم‌زمان اثر می‌گذارند. گاهی استفاده از سینی قوی‌تر باعث کاهش تعداد پروفیل و رولبولت می‌شود، اما باید هزینه خرید ورق، وزن حمل، برش و نصب نیز در محاسبه اقتصادی لحاظ شود.

در همین سناریو، اگر کابل‌های جدید بعداً اضافه شوند، ظرفیت رزرو باقی‌مانده باید از ابتدا مشخص باشد. پر کردن کامل سینی بدون بازبینی بار، می‌تواند فاصله‌ای را که در مرحله اول مناسب بوده، برای مرحله بهره‌برداری نامناسب کند. در پروژه‌های B2B، ثبت این فرضیات در نقشه و صورت‌جلسه فنی، اختلاف بین پیمانکار، مشاور و دستگاه نظارت را کاهش می‌دهد.

جدول مرجع اولیه فاصله ساپورت سینی کابل

جدول زیر فقط برای برآورد اولیه و مقایسه مهندسی تنظیم شده است. مقادیر وزن کابل و فاصله، عدد عمومی و قطعی برای همه محصولات نیستند و باید با جدول باربری محصول، نوع کابل، ضخامت واقعی ورق و شرایط نصب تطبیق داده شوند. خمش مجاز نیز بر اساس معیار انتخابی پروژه مانند L/100 یا L/200 تغییر می‌کند.

به عنوان نمونه، اگر پروژه بر اساس L/100 کنترل شود، خمش مجاز دهانه ۲ متر ۲۰ میلی‌متر خواهد بود؛ اما این به معنی آن نیست که هر سینی با خمش ۲۰ میلی‌متر برای بهره‌برداری مناسب است. در مسیرهایی که کابل حساس، اتصال‌های متعدد یا محدودیت زیبایی و تراز وجود دارد، معیار سخت‌گیرانه‌تر می‌تواند لازم باشد.

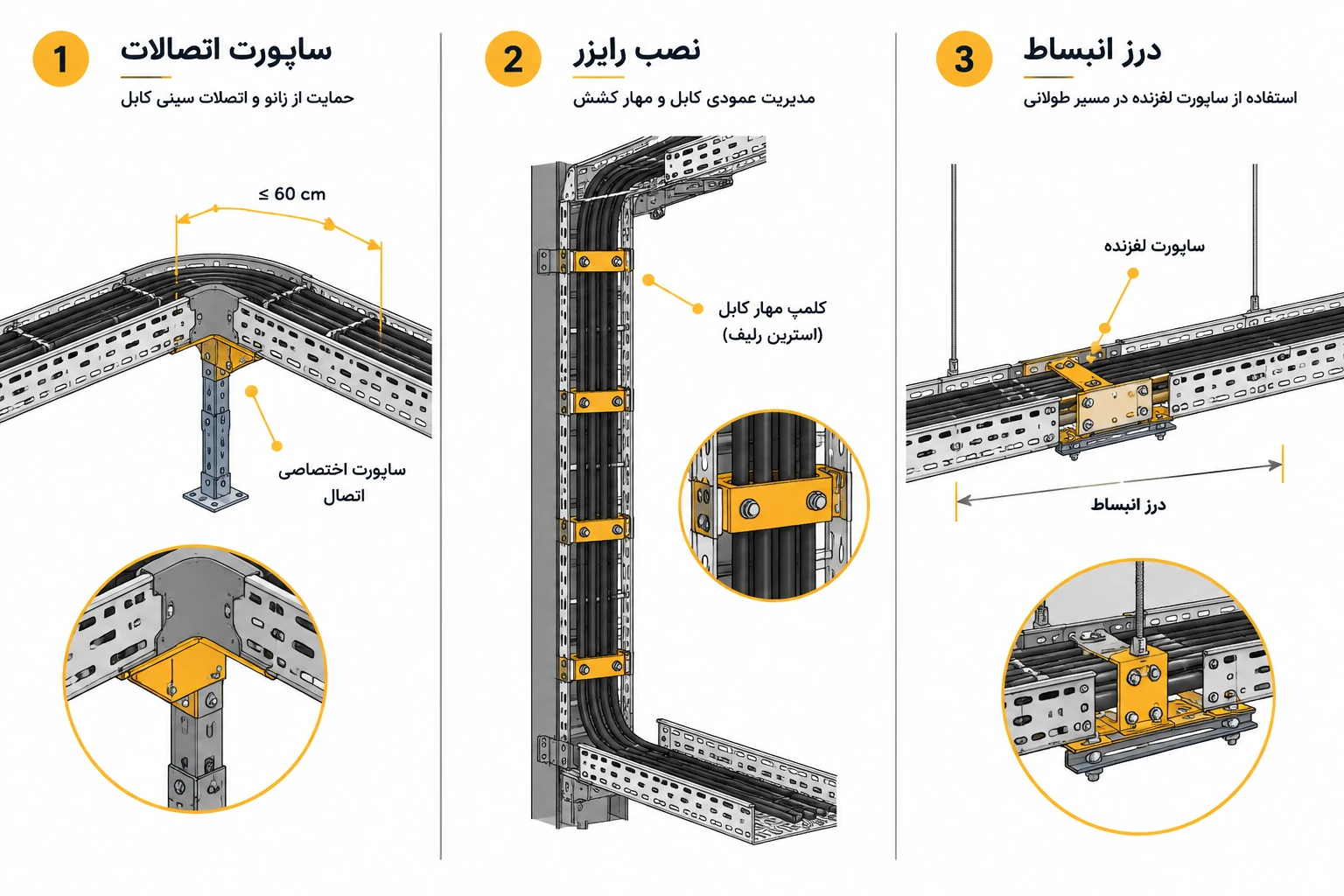

فاصله ساپورت در زانویی و اتصالات

در زانویی، سه‌راهی، چهارراهی و تبدیل، مسیر از حالت مستقیم خارج می‌شود و وزن کابل‌ها دیگر به شکل یکنواخت در امتداد طولی توزیع نمی‌شود. تغییر جهت کابل‌ها و نیروی ناشی از شعاع خم، فشار بیشتری به کف، لبه و اتصالات وارد می‌کند. به همین دلیل فاصله ساپورت در زانویی و اتصالات باید جداگانه بررسی شود.

در بسیاری از جزئیات اجرایی، یک ساپورت مستقل در فاصله حداکثر حدود ۶۰ سانتی‌متری از هر ورودی و خروجی فیتینگ در نظر گرفته می‌شود. این عدد باید با ابعاد واقعی زانویی یا سه‌راهی و دستورالعمل سازنده تطبیق داده شود. هدف آن است که وزن قطعه و کابل‌ها روی رابط بین دو شاخه آویزان نماند. در اتصالات سنگین یا مسیرهای چندلایه، ممکن است ساپورت اختصاصی زیر خود فیتینگ نیز لازم شود.

در محل تغییر عرض یا تغییر ارتفاع، بهتر است قبل از نصب، تراز دو طرف اتصال کنترل شود. اگر دو شاخه هم‌راستا نباشند، نصاب نباید با کشیدن سینی و بستن اجباری پیچ‌ها مشکل را پنهان کند؛ این کار تنش اولیه در اتصال ایجاد می‌کند و در طول زمان به باز شدن سوراخ‌ها یا تغییر شکل لبه منجر می‌شود.

ساپورت‌گذاری سینی کابل عمودی یا رایزر

در مسیر عمودی، بار اصلی فقط به کف سینی وارد نمی‌شود، بلکه وزن کابل‌ها در امتداد رایزر به نقاط مهار منتقل می‌گردد. بنابراین ساپورت‌گذاری سینی کابل عمودی یا رایزر باید با نگهدارنده‌های کابل، بست‌های مناسب و نقاط تقسیم بار انجام شود. فاصله عمودی به ارتفاع رایزر، وزن کابل، نوع سینی و جزئیات ساختمان وابسته است و نمی‌توان فاصله افقی را عیناً به مسیر عمودی انتقال داد.

در رایزرهای بلند، وزن کابل‌ها باید در چند تراز مهار شود تا همه بار به پایین‌ترین اتصال منتقل نشود. استفاده از کلمپ چنگالی، بست کابل‌گیر یا مهارهای مخصوص، باید بدون آسیب به روکش کابل انجام شود. شعاع خم کابل در محل ورود و خروج از رایزر نیز نباید نادیده گرفته شود؛ مهار بیش از حد محکم می‌تواند همان‌قدر مشکل‌ساز باشد که مهار ناکافی.

درز انبساط و تغییرات حرارتی

در کارخانه‌ها و سوله‌های طویل، سازه در اثر تغییر دما منبسط و منقبض می‌شود. اگر سینی کابل بدون جزئیات حرکتی از روی درز انبساط عبور کند، نیروهای حرارتی در بدنه سینی، رابط‌ها و ساپورت‌ها جمع می‌شوند. در این نقاط معمولاً باید از اتصال انبساطی و جزئیات لغزشی استفاده شود تا حرکت کنترل‌شده امکان‌پذیر باشد.

همه ساپورت‌ها نباید به شکل یکسان و کاملاً صلب عمل کنند. محل تکیه‌گاه ثابت و لغزنده باید در نقشه مشخص باشد و سوراخ‌کاری یا بستن پیچ‌ها مطابق جزئیات اجرایی انجام شود. این موضوع به‌ویژه در مسیرهای بیرونی، سقف‌های فلزی و سالن‌هایی که دامنه تغییر دمای زیادی دارند اهمیت دارد.

انتخاب نوع ساپورت و روش اتصال به سازه

انتخاب نوع ساپورت دیواری، سقفی و پروفیل C-Channel یا رولبولت به وزن مسیر، جنس بستر و فضای نصب وابسته است. براکت کنسولی یا Cantilever Arm برای مسیرهای دیواری و یک‌طبقه مناسب است، به شرط آن‌که طول بازو و ظرفیت خمشی آن با عرض و بار سینی متناسب باشد. در مسیرهای سقفی، ساپورت U شکل با دو راد رزوه‌دار، امکان توزیع بار در دو طرف سینی را فراهم می‌کند و برای چند طبقه، پروفیل قوی‌تر و مهاربندی جانبی لازم خواهد بود.

ساپورت T شکل در محل‌هایی کاربرد دارد که چند مسیر در یک تراز یا چند جهت باید به هم نزدیک شوند. ساپورت دروازه‌ای U شکل برای مسیرهای معلق و سینی‌های عریض، پایداری مناسبی ایجاد می‌کند؛ اما لرزش جانبی آن باید کنترل شود. در سازه‌های بلند یا محیط‌های دارای ارتعاش، تنها تحمل بار قائم کافی نیست و مهار جانبی نیز باید بررسی شود.

رولبولت یا انکر مکانیکی برای بتن سالم و با ضخامت کافی قابل استفاده است، اما ظرفیت آن به فاصله از لبه، عمق کاشت، کیفیت بتن و روش نصب وابسته است. در بتن ترک‌دار یا شرایط بارگذاری حساس، نوع انکر باید با مشخصات سازه و تأیید ناظر انتخاب شود. روی تیرآهن، استفاده از Beam Clamp یا کلمپ تیر می‌تواند نیاز به سوراخ‌کاری و جوشکاری را کاهش دهد؛ البته ظرفیت کلمپ و امکان لغزش آن باید کنترل شود.

جوشکاری به سازه فلزی نیز همیشه راه‌حل سریع و بی‌خطر نیست. آسیب به پوشش ضدخوردگی، ایجاد تابیدگی و محدودیت‌های ایمنی کار گرم، از مواردی هستند که باید پیش از اجرا بررسی شوند. در سایت‌های نفت، گاز و پتروشیمی، مجوز کار گرم و الزامات ایمنی پروژه بر انتخاب روش اتصال مقدم است.

برای مشاهده مدل‌های قابل استفاده در پروژه، صفحه ساپورت سینی کابل را بررسی کنید. در صورت وجود چند تراز، مسیر سنگین یا محدودیت سازه‌ای، مشخصات بستر و بارگذاری را پیش از خرید با واحد فنی مطرح کنید.

چند اختلاف رایج بین پیمانکار و دستگاه نظارت

آیا می‌توان روی دهانه ۴ متری سینی کابل نصب کرد؟

از نظر اجرایی ممکن است، اما پاسخ آن به نوع سینی، ضخامت ورق، ارتفاع لبه، وزن کابل و ظرفیت آزمون‌شده محصول وابسته است. برای سینی سبک با بارگذاری زیاد، دهانه ۴ متر معمولاً تصمیم قابل اتکایی نیست. اگر چنین دهانه‌ای در طراحی پیش‌بینی شده، باید ظرفیت باربری و خمش با سند فنی سازنده یا محاسبه مهندسی تأیید شود. در غیر این صورت، کاهش دهانه یا استفاده از سینی و ساپورت قوی‌تر راهکار منطقی‌تری است.

برای سقف کاذب و سقف بلند چه نوع ساپورتی پایدارتر است؟

ساپورت نباید بار خود را به صفحات سقف کاذب منتقل کند، مگر آن‌که سیستم سقف برای این بار طراحی شده باشد. معمولاً مهار به تیر یا دال سازه‌ای، با راد رزوه‌دار، پروفیل C-Channel و مهاربندی جانبی انجام می‌شود. در سقف‌های بلند، طول آزاد راد و احتمال نوسان اهمیت دارد و استفاده از دو راد، بریس مورب یا قاب دروازه‌ای می‌تواند پایداری را بهتر کند.

اگر کابل‌ها در آینده افزایش یابند، چگونه سیستم را تقویت کنیم؟

اول باید ظرفیت رزرو واقعی و وضعیت خمش فعلی بررسی شود. اگر ساپورت‌ها و اتصال به سازه ظرفیت کافی داشته باشند، می‌توان با کاهش دهانه، افزودن براکت بین دو تکیه‌گاه یا تقویت پروفیل، بار را بهتر توزیع کرد. اما اگر خود سینی یا انکرها به حد ظرفیت رسیده باشند، افزودن یک قطعه کوچک مشکل را حل نمی‌کند و ممکن است نیاز به تعویض سینی، ایجاد مسیر موازی یا نصب ساپورت مستقل وجود داشته باشد.

آیا فاصله ساپورت در مسیر کابل شبکه با کابل قدرت یکسان است؟

معمولاً خیر. کابل شبکه و کنترل اغلب بار خطی کمتری دارند، اما حساسیت آن‌ها به شعاع خم، فشار موضعی و نظم مسیر بالاست. کابل‌های قدرت و فشار متوسط وزن بیشتری دارند و ممکن است به ساپورت نزدیک‌تر و سینی با ظرفیت بالاتر نیاز داشته باشند. در هر دو حالت، فاصله نهایی از روی بار واقعی و مشخصات محصول تعیین می‌شود، نه فقط عنوان نوع کابل.

کنترل کیفیت و بازرسی قبل از تحویل مسیر

پیش از تحویل، تراز طولی و عرضی سینی، سفتی پیچ‌ها، سلامت پوشش گالوانیزه و فاصله واقعی ساپورت‌ها باید کنترل شود. محل رابط‌ها، زانویی‌ها و سه‌راهی‌ها نیازمند بازبینی جداگانه است. در مسیرهای بیرونی، آثار بریدگی یا جوشکاری بدون ترمیم پوشش را جدی بگیرید؛ این نقاط می‌توانند آغاز خوردگی باشند.

وزن و تعداد کابل‌های نصب‌شده را با مقدار مبنای طراحی مقایسه کنید. اگر سینی بیش از اندازه پر شده، فقط با نزدیک کردن ساپورت‌ها مسئله را پنهان نکنید. ظرفیت حرارتی کابل، فضای آزاد، شعاع خم و امکان دسترسی برای تعمیرات نیز باید بررسی شود. مستندسازی عکس‌های قبل و بعد از کابل‌کشی، موقعیت رابط‌ها و نتایج کنترل تراز برای بهره‌برداری آینده مفید است.

جمع‌بندی اجرایی

فاصله ساپورت سینی کابل حاصل یک عدد حفظی نیست؛ این فاصله از ترکیب بار مرده و زنده، وزن کابل‌ها، ضخامت ورق، عرض و ارتفاع سینی، نوع اتصال به سازه، میزان خمش مجاز، شرایط محیطی و الزامات استاندارد به دست می‌آید. در بسیاری از مسیرها، ۱٫۵ تا ۳ متر نقطه شروع بررسی است، اما تصمیم نهایی باید با جدول باربری محصول و مشخصات واقعی پروژه تطبیق داده شود.

گروه صنعتی فایف از سال ۱۳۷۰ در مسیر صنعتی‌سازی ساخت‌وساز و توسعه راهکارهای تولیدی فعالیت داشته و مجتمع تولیدی فایف با تکیه بر تجهیزات و نیروی متخصص، نیاز پروژه‌های بازار داخلی و بین‌المللی را بررسی می‌کند. برای انتخاب سینی، سینی و نردبان کابل، ساپورت و اتصالات، اطلاعاتی مانند عرض مسیر، وزن کابل، طول دهانه، محل نصب، نوع سازه و شرایط محیطی را آماده کنید.

پیش از خرید، برای دریافت مشاوره فنی و استعلام قیمت تماس بگیرید تا فاصله ساپورت، نوع اتصال و ظرفیت مسیر بر اساس اطلاعات واقعی پروژه بررسی شود. انتخاب مهندسی در همین مرحله، هزینه اصلاحات کارگاهی و ریسک آسیب به کابل‌ها را کاهش می‌دهد. برای آشنایی بیشتر با محصولات و خدمات، به گروه صنعتی فایف مراجعه کنید.

محاسبه سایز سینی کابل فقط به جمع‌زدن قطر کابل‌ها و انتخاب یک عرض تجاری محدود نمی‌شود. در پروژه‌های ساختمانی، صنعتی، نفت‌وگاز و نیروگاهی، ابعاد سینی باید هم‌زمان از نظر فضای نصب، تهویه، بارگذاری، شعاع خمش، توسعه آینده و شرایط محیطی بررسی شود. انتخاب نادرست می‌تواند به افزایش دمای کابل، افت ظرفیت جریان‌دهی، آسیب عایق و تحمیل هزینه‌های اصلاحی در زمان اجرا منجر شود. در این راهنما، روش مهندسی تعیین عرض و ارتفاع سینی کابل را با تکیه بر اصول طراحی و تجربه اجرایی بررسی می‌کنیم.

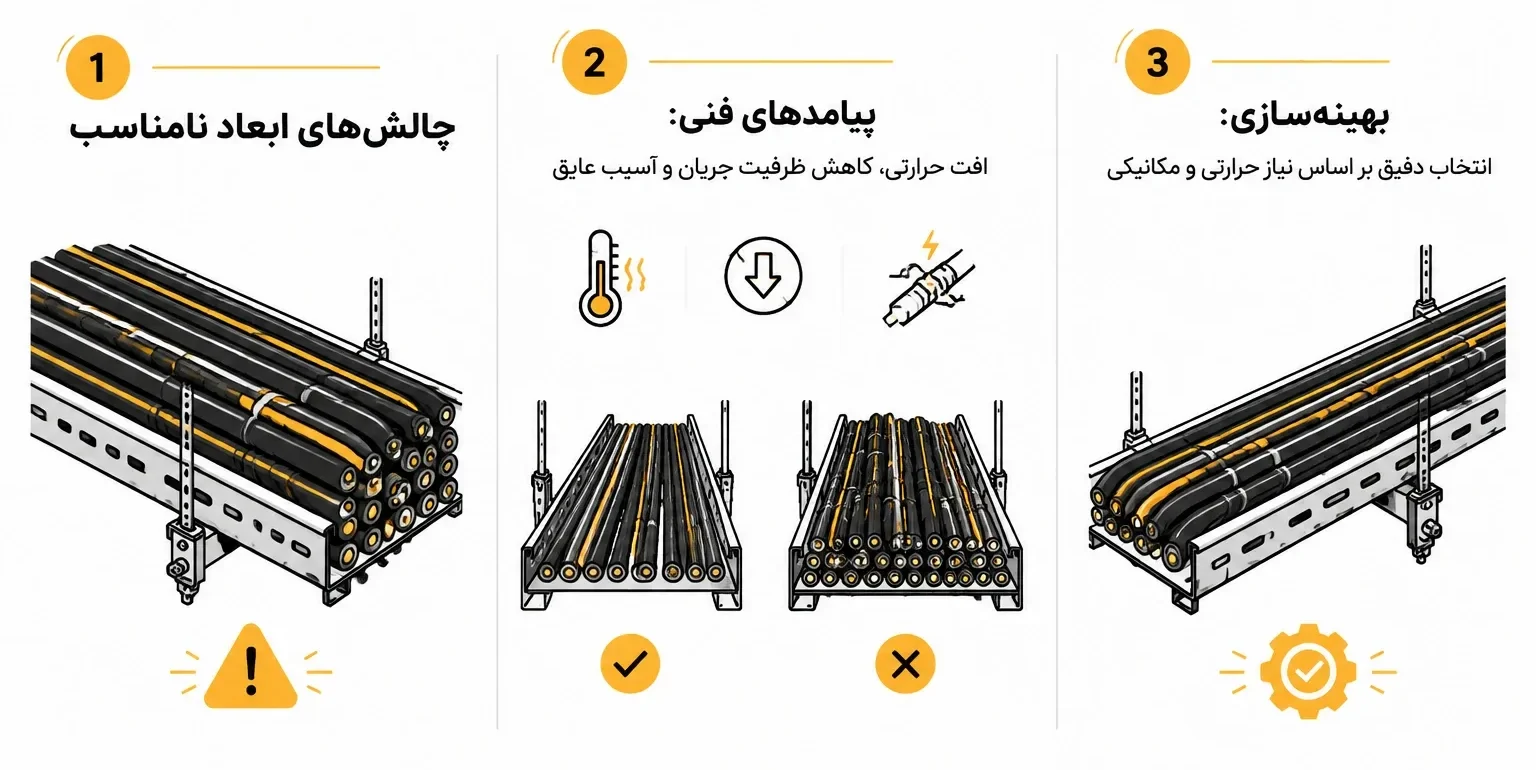

چرا محاسبه سایز سینی کابل در پروژه اهمیت دارد؟

در بسیاری از کارگاه‌ها، سایز سینی کابل زمانی انتخاب می‌شود که مسیرها تا حد زیادی اجرا شده‌اند و اطلاعات کابل‌ها نیز کامل نیست. نتیجه معمولاً یکی از دو حالت است: سینی کوچک‌تر از نیاز واقعی یا سینی بیش‌ازحد بزرگ. در حالت اول، کابل‌ها فشرده و چندلایه نصب می‌شوند، امکان گردش هوا کاهش می‌یابد و تیم نصب برای عبور کابل‌های جدید با محدودیت جدی روبه‌رو می‌شود.

افزایش دمای کابل‌ها می‌تواند ظرفیت مجاز جریان را کاهش دهد و شرایط دریتینگ کابل را تغییر دهد. فشار مکانیکی در محل ورود و خروج کابل، شعاع خمش ناکافی و کشیده‌شدن کابل روی لبه‌های سینی نیز احتمال آسیب به عایق PVC یا XLPE را بیشتر می‌کند. در مسیرهای قدرت، این مسئله فقط یک مشکل اجرایی نیست؛ بلکه می‌تواند ایمنی، قابلیت بهره‌برداری و امکان توسعه تابلوها را تحت تأثیر قرار دهد.

در طرف مقابل، بیش‌برآورد ابعاد باعث افزایش مصرف ورق، وزن مرده، هزینه خرید و نیاز به ساپورت‌های قوی‌تر می‌شود. سینی عریض‌تر الزاماً انتخاب فنی بهتری نیست؛ زیرا ممکن است در محل نصب جا نشود، حمل‌ونقل دشوارتری داشته باشد یا بار بیشتری به سازه تحمیل کند. هدف مهندسی، انتخاب کوچک‌ترین سایز قابل قبول با ظرفیت حرارتی، مکانیکی و اجرایی مناسب است.

گروه صنعتی فایف از سال ۱۳۷۰ در مسیر صنعتی‌سازی ساخت‌وساز و تولید تجهیزات موردنیاز پروژه‌ها فعالیت کرده است. توسعه فعالیت‌های این مجموعه در سال ۱۴۰۲ با تمرکز بر فناوری، تجهیزات پیشرفته و افزایش بهره‌وری، امکان ارائه راهکارهای متناسب با پروژه‌های صنعتی و ساختمانی را تقویت کرده است. برای آشنایی بیشتر می‌توانید به گروه صنعتی فایف مراجعه کنید.

اطلاعات لازم پیش از محاسبه سایز سینی کابل

محاسبه دقیق زمانی ممکن است که فهرست کابل‌ها و شرایط نصب مشخص باشد. پیش از شروع، نقشه مسیر، نوع کابل، قطر خارجی، وزن، دمای محیط، روش چیدمان و احتمال توسعه آینده را بررسی کنید. سطح مقطع هادی به‌تنهایی برای سایزینگ سینی کافی نیست؛ آنچه در محاسبه فضای اشغال‌شده اهمیت دارد، قطر خارجی واقعی کابل است که باید از دیتاشیت سازنده استخراج شود.

در پروژه‌های واقعی، اطلاعات زیر باید از مدارک طراحی و سازنده دریافت شود:

• تعداد، نوع و قطر خارجی هر کابل؛
• وزن کابل بر متر طول و وزن تقریبی خود سینی؛
• نوع سینی: پانچ‌شده، نردبانی، مشبک یا کف‌بسته؛
• عرض و ارتفاع‌های قابل تأمین از تولیدکننده؛
• فاصله ساپورت‌ها و وضعیت تکیه‌گاه‌ها؛
• دمای محیط، ارتفاع از سطح دریا و شرایط خوردگی؛
• کابل‌های رزرو یا توسعه احتمالی در آینده؛
• الزامات جداسازی کابل‌های قدرت، کنترل و ابزار دقیق.

اگر قطر خارجی کابل در مرحله طراحی قطعی نشده باشد، استفاده از حدس یا جدول عمومی می‌تواند نتیجه را تغییر دهد. قطر کابل‌های هم‌نام، بسته به تعداد رشته، جنس عایق، نوع شیلد و سازنده متفاوت است. بنابراین اعداد این مقاله برای آموزش روش محاسبه هستند و انتخاب نهایی باید با اطلاعات تأییدشده پروژه انجام شود.

استانداردهای مؤثر در انتخاب ابعاد سینی کابل

استاندارد IEC 61537 الزامات عمومی سینی‌ها و نردبان‌های کابل را از نظر ساختار، آزمون مکانیکی، بارگذاری و پیوستگی الکتریکی بررسی می‌کند. این استاندارد به‌تنهایی جایگزین محاسبه بار یا طراحی مسیر نیست، اما چارچوب مهمی برای ارزیابی محصول و سیستم نگهدارنده فراهم می‌سازد.

در پروژه‌هایی که مبنای طراحی آن‌ها کدهای آمریکایی است، NEC Article 392 برای سیستم‌های سینی کابل مورد توجه قرار می‌گیرد. محدودیت‌های مربوط به نوع کابل، نحوه نصب، فضای مجاز و بارگذاری باید بر اساس ویرایش مورد استفاده پروژه و الزامات کارفرما بررسی شود. عددهای مربوط به ضریب پرشدگی نباید بدون توجه به نوع کابل، نوع سینی و روش آرایش، به‌صورت عمومی برای همه پروژه‌ها اعمال شوند.

در یک طراحی حرفه‌ای، سه موضوع از هم تفکیک می‌شوند: ظرفیت فیزیکی سینی، ظرفیت حرارتی کابل‌ها و ظرفیت مکانیکی سیستم. ممکن است یک سینی از نظر فضای هندسی کابل‌ها را در خود جای دهد، اما وزن کابل‌ها برای فاصله ساپورت انتخاب‌شده زیاد باشد یا آرایش چندلایه باعث شود آمپراژ مجاز کابل‌ها کاهش یابد. به همین دلیل، استناد به استاندارد باید همراه با محاسبه و بررسی دیتاشیت‌ها باشد.

ضریب پر شدن سینی یا Fill Ratio چیست؟

ضریب پر شدن سینی نسبت فضای اشغال‌شده کابل‌ها به فضای مفید سینی است. این ضریب برای جلوگیری از ازدحام، حفظ امکان نصب و تعمیر، ایجاد فضای گردش هوا و کاهش ریسک افزایش دما به کار می‌رود. مقدار مجاز آن به نوع کابل، شکل سینی، روش چیدمان و مبنای طراحی پروژه وابسته است.

در بسیاری از مشخصات فنی، برای کابل‌های قدرت مقدار محافظه‌کارانه‌تری در نظر گرفته می‌شود و کابل‌ها ترجیحاً در یک لایه و با فاصله نصب می‌شوند. برای کابل‌های کنترل و ابزار دقیق نیز اگرچه قطر کابل‌ها کمتر است، اما حساسیت آن‌ها به تداخل الکترومغناطیسی اهمیت بیشتری دارد. بنابراین پر کردن فضا تا نزدیک ظرفیت هندسی، حتی در صورت امکان فیزیکی، همیشه انتخاب مناسبی نیست.

برای سینی‌های مشبک و نردبانی، تبادل هوا معمولاً بهتر از سینی کف‌بسته است. با این حال، درپوش، تراکم کابل، دمای محیط و قرارگیری سینی در کانال یا فضای بسته می‌تواند وضعیت حرارتی را تغییر دهد. اگر پروژه بر اساس NEC طراحی می‌شود، محدودیت‌های ماده ۳۹۲ و دستورالعمل‌های سازنده کابل باید هم‌زمان بررسی شوند. دریتینگ کابل تابع فاصله کابل‌ها و تعداد مدارهای مجاور نیز هست.

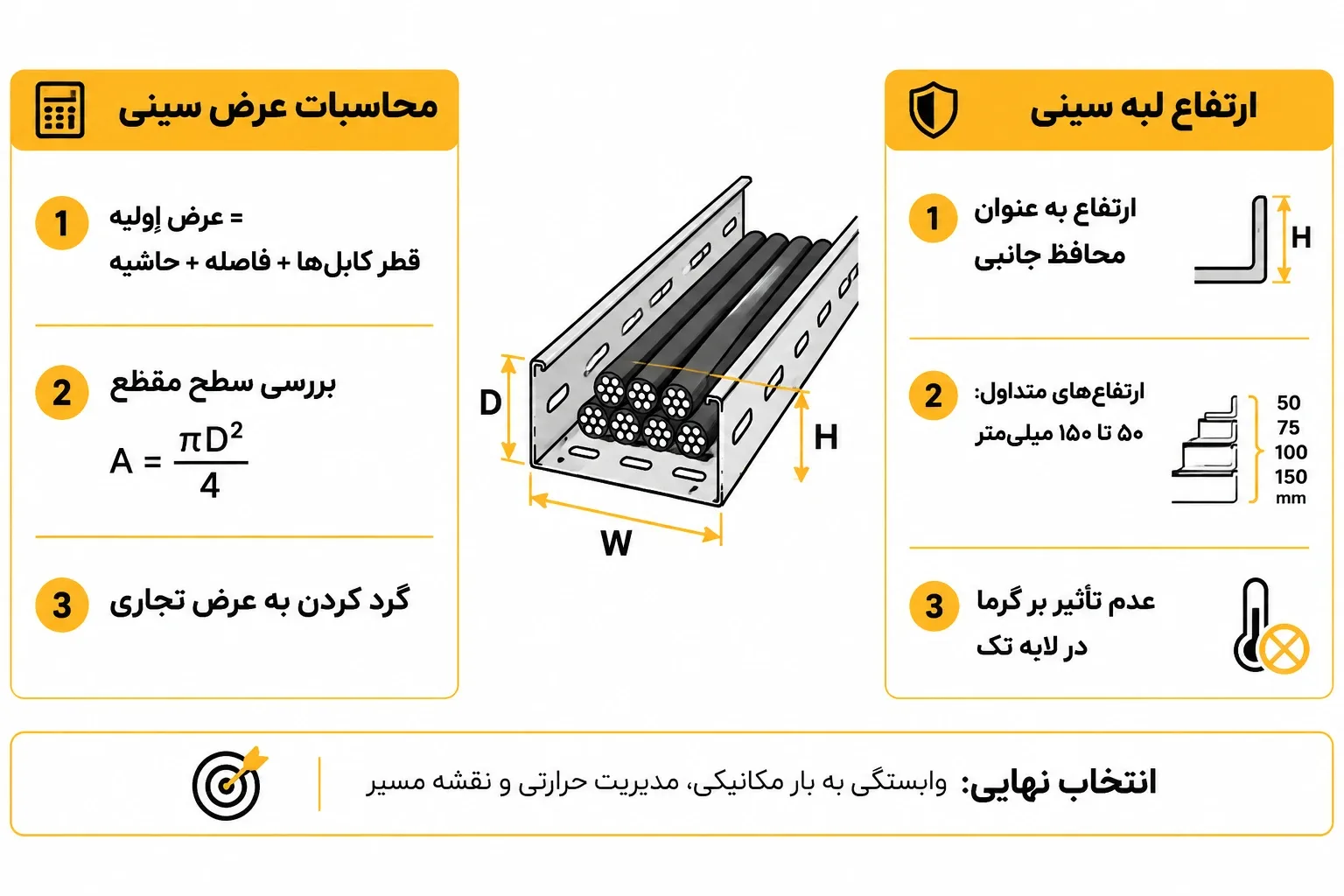

فرمول محاسبه عرض سینی کابل

برای تعیین عرض، دو روش اصلی وجود دارد. روش اول بر اساس مجموع قطر خارجی کابل‌ها و فاصله لازم بین آن‌هاست. روش دوم بر اساس مجموع سطح مقطع کابل‌ها و ظرفیت مجاز مقطع سینی انجام می‌شود. در پروژه‌های قدرت، روش اول برای آرایش تک‌لایه معمولاً شفاف‌تر است؛ اما برای کابل‌های متعدد، بررسی سطح مقطع و کنترل حرارتی نیز باید انجام شود.

اگر کابل‌ها در یک ردیف قرار بگیرند، عرض اولیه را می‌توان از رابطه مفهومی زیر به‌دست آورد:

عرض اولیه = مجموع قطر خارجی کابل‌ها + مجموع فاصله‌های طراحی‌شده + حاشیه نصب

در برخی روش‌های عمومی، رابطه‌ای مانند W = 2 × (D + S) + C برای حالت‌های ساده ارائه می‌شود که در آن D قطر کابل مرجع، S فاصله بین کابل و C فضای جانبی یا حاشیه نصب است. این رابطه برای یک آرایش محدود قابل استفاده است، اما برای چند کابل با قطرهای مختلف باید قطر همه کابل‌ها و فاصله میان آن‌ها جداگانه محاسبه شود.

فرض کنید کابل‌ها با قطرهای خارجی متفاوت در یک ردیف چیده می‌شوند. ابتدا قطر هر کابل در تعداد آن ضرب می‌شود. سپس برای فاصله میان کابل‌ها، فاصله از لبه داخلی سینی و فضای لازم برای بست‌زدن یا جابه‌جایی در نظر گرفته می‌شود. حاصل، عرض مفید مورد نیاز است. در پایان، ضریب رزرو توسعه به آن اضافه و عدد به نزدیک‌ترین عرض تجاری بالاتر گرد می‌شود.

برای بررسی سطح مقطع نیز می‌توان مساحت هندسی هر کابل را از رابطه A = πD²/4 محاسبه کرد. اگر کابل‌ها دایره‌ای فرض شوند، مساحت هر کابل از قطر خارجی به‌دست می‌آید و مجموع مساحت کابل‌ها با ظرفیت مجاز سینی مقایسه می‌شود. این روش، فضای خالی میان کابل‌ها را به‌طور کامل نشان نمی‌دهد؛ بنابراین نباید بدون کنترل آرایش واقعی جایگزین بررسی عرض خطی شود.

انتخاب ارتفاع لبه سینی کابل

ارتفاع لبه یا Depth با عرض سینی یک مفهوم جداگانه است. ارتفاع لبه نباید صرفاً بر اساس حجم کابل‌ها انتخاب شود؛ زیرا در سینی‌های معمولی، کابل‌ها در یک یا چند لایه روی کف قرار می‌گیرند و ارتفاع لبه نقش نگهدارنده جانبی و محافظ مکانیکی دارد. در مسیرهای عمودی، ارتعاش، تغییر مسیر و کابل‌های سنگین، اهمیت این پارامتر بیشتر می‌شود.

ارتفاع‌های ۵۰، ۶۰، ۷۵، ۱۰۰ و ۱۵۰ میلی‌متر در پروژه‌ها متداول هستند، اما مناسب‌بودن هرکدام به نوع محصول و مشخصات سازنده بستگی دارد. اگر کابل‌ها در یک لایه چیده می‌شوند، افزایش بی‌دلیل ارتفاع لبه ظرفیت حرارتی را زیاد نمی‌کند. از سوی دیگر، در چیدمان چندلایه، ارتفاع بیشتر به‌تنهایی مشکل گرما را حل نمی‌کند؛ زیرا باید دریتینگ و انتقال حرارت نیز بررسی شود.

در مسیرهای دارای زانویی و سه‌راهی، ارتفاع لبه باید با شعاع خم و فضای مورد نیاز برای عبور ایمن کابل هماهنگ باشد. همچنین در محل رایزر، بست‌ها و نگهدارنده‌های عمودی باید به‌گونه‌ای انتخاب شوند که وزن کابل در طول سینی آزاد نماند. برای انتخاب محصول می‌توانید مشخصات سینی کابل گالوانیزه را بررسی کنید.

ضریب رزرو و توسعه آینده

در پروژه‌هایی که احتمال اضافه‌شدن کابل وجود دارد، معمولاً حاشیه‌ای بین ۲۰ تا ۳۰ درصد برای توسعه آینده در نظر گرفته می‌شود. این درصد یک عدد ثابت و همیشگی نیست. اگر پروژه در مرحله توسعه اولیه باشد و مسیرهای جدید در آینده محتمل باشند، رزرو بیشتر منطقی است؛ اما در مسیرهای نهایی و محدود، ممکن است ایجاد یک سینی مستقل از افزایش عرض یک سینی موجود اقتصادی‌تر و ایمن‌تر باشد.

نکته مهم این است که ضریب رزرو نباید دوبار اعمال شود. اگر ابتدا عرض بر اساس فضای آزاد موردنیاز محاسبه شده و سپس ۳۰ درصد فضای خالی فیزیکی در نظر گرفته شده است، افزودن دوباره ۳۰ درصد به همان عدد می‌تواند به بیش‌برآورد منجر شود. روش محاسبه باید در مبنای طراحی پروژه ثبت شود تا دفتر فنی، خرید و اجرا برداشت یکسانی داشته باشند.

رزرو آینده علاوه بر کابل، باید برای اتصالات، دسترسی تعمیراتی و تغییر مسیر نیز دیده شود. سینی‌ای که در مسیر مستقیم فضای کافی دارد، ممکن است در زانویی یا سه‌راهی امکان عبور کابل جدید را نداشته باشد. به همین دلیل، توسعه‌پذیری فقط به عدد عرض محدود نیست و به طراحی کل مسیر وابسته است.

مثال اجرایی محاسبه سایز سینی کابل

برای روشن‌شدن روش، یک سناریوی فرضی از مسیر تغذیه تابلو را بررسی کنیم. فرض کنید در یک مسیر افقی، چهار کابل قدرت با قطر خارجی ۵۸ میلی‌متر، سه کابل موتور با قطر خارجی ۳۸ میلی‌متر و یک دسته کابل کنترل با قطر معادل ۸۰ میلی‌متر قرار می‌گیرد. این اعداد نمونه هستند و در پروژه واقعی باید با دیتاشیت کابل جایگزین شوند.

در آرایش تک‌لایه، مجموع قطر کابل‌های قدرت برابر با ۲۳۲ میلی‌متر و مجموع قطر کابل‌های موتور برابر با ۱۱۴ میلی‌متر است. با احتساب باندل کنترل، عرض اشغال‌شده کابل‌ها به ۴۲۶ میلی‌متر می‌رسد. اگر بین کابل‌های قدرت و کابل‌های موتور به‌طور متوسط ۱۵ میلی‌متر فاصله و در دو طرف ردیف نیز مجموعاً ۳۰ میلی‌متر فضای نصب در نظر بگیریم، عرض محاسباتی اولیه حدود ۵۰۱ میلی‌متر خواهد بود.

این عدد هنوز شامل رزرو توسعه نیست. با اعمال ۲۰ درصد فضای توسعه، عرض مورد نیاز به حدود ۶۰۱ میلی‌متر می‌رسد. بنابراین انتخاب یک سینی ۶۰۰ میلی‌متری در مرز ظرفیت قرار می‌گیرد و باید با توجه به عرض مفید واقعی، ضخامت لبه، امکان جداسازی و خطای اجرایی کنترل شود. اگر عرض داخلی محصول کمتر از مقدار نامی باشد یا احتمال اضافه‌شدن کابل بیشتر وجود داشته باشد، انتخاب عرض تجاری بالاتر یا ایجاد مسیر مستقل منطقی‌تر خواهد بود.

در این سناریو، ارتفاع ۱۰۰ میلی‌متر ممکن است از نظر جانبی مناسب باشد، اما انتخاب نهایی به وزن کابل‌ها، نوع چیدمان و الزامات مسیر بستگی دارد. اگر باندل کنترل کنار کابل‌های قدرت قرار بگیرد، استفاده از جداکننده فلزی یا انتقال آن به سینی مستقل باید بررسی شود. همچنین ظرفیت باربری سینی و ساپورت‌ها باید بر اساس مجموع وزن کابل‌ها و وزن خود سینی کنترل شود.

جدول ابعاد متداول سینی کابل

جدول زیر یک راهنمای اولیه برای هماهنگی ابعاد تجاری است و جایگزین محاسبه پروژه، کاتالوگ سازنده یا تأیید ناظر نیست. ظرفیت واقعی به نوع ورق، فرم‌دهی، سوراخ‌کاری، دهانه ساپورت، جنس پوشش و بارگذاری بستگی دارد.

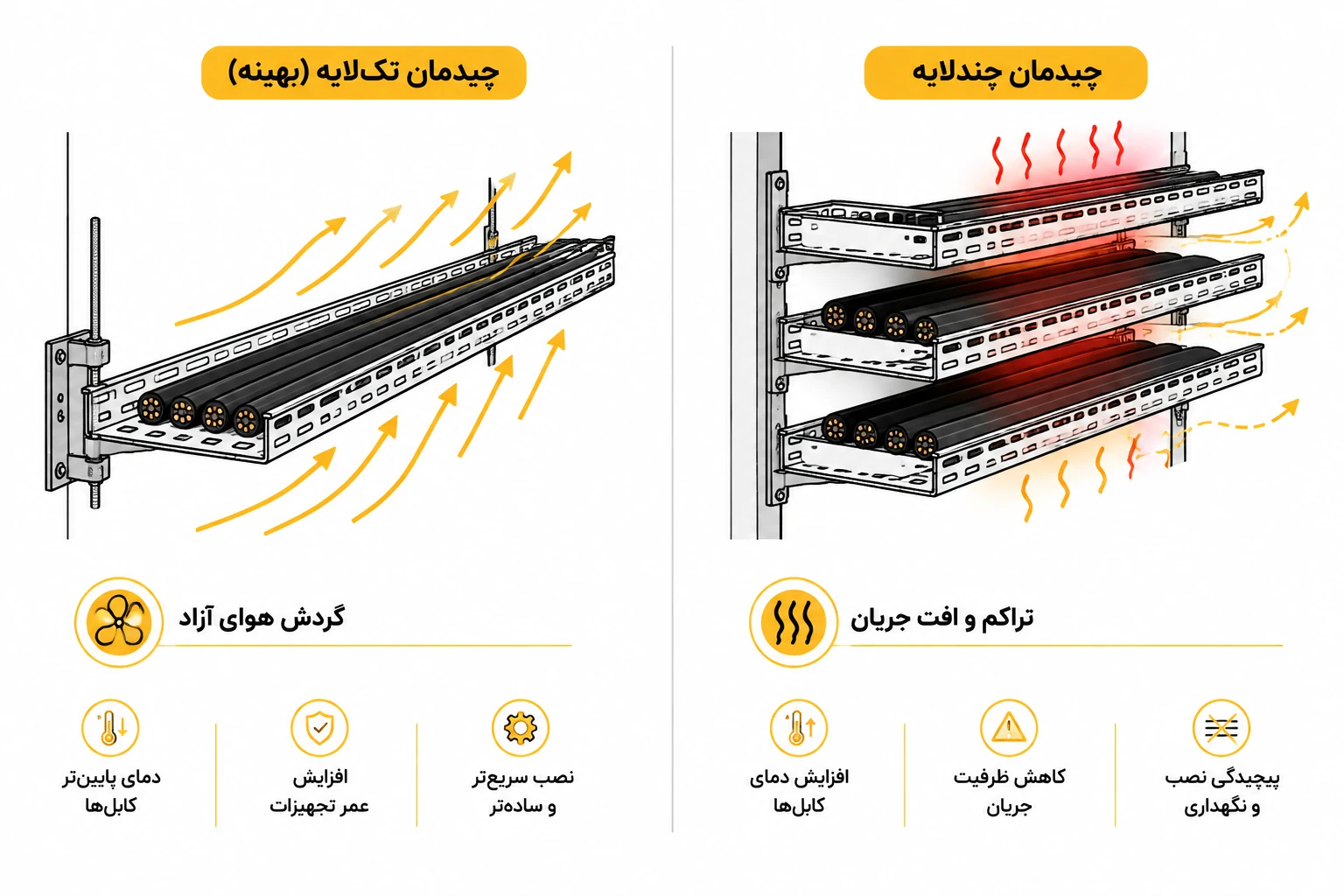

چیدمان تک‌لایه و چندلایه کابل‌ها

در کابل‌های قدرت با جریان بالا، چیدمان تک‌لایه معمولاً کنترل حرارتی بهتری فراهم می‌کند؛ زیرا سطح بیشتری از کابل در معرض هوای آزاد قرار می‌گیرد. فاصله میان کابل‌ها باید با نوع مدار، جریان بار، روش نصب و محاسبات افت ظرفیت هماهنگ باشد. در مدارهای سه‌فاز، نحوه کنار هم قرار گرفتن فازها و کابل‌های موازی نیز بر میدان مغناطیسی، گرما و نیروهای الکترودینامیکی اثر دارد.

چیدمان چندلایه زمانی قابل دفاع است که ظرفیت حرارتی کابل‌ها، شرایط محیطی و ضریب کاهش جریان بررسی شده باشد. قرار دادن کابل‌های قدرت سنگین روی کابل‌های کنترل، بدون جداکننده یا فاصله کافی، هم از نظر حرارتی و هم از نظر EMI مشکل‌ساز است. در مسیرهای پرتراکم، گاهی نصب دو یا چند سینی با عرض کمتر، از یک سینی بسیار عریض عملکرد بهتری دارد.

در کابل‌های تک‌رشته AC، آرایش باید با توجه به اثرات القایی و الزامات مدار انجام شود. بستن کابل‌ها با بست فلزی نامناسب یا قرار دادن آن‌ها در آرایش غیراصولی می‌تواند جریان‌های گردابی و گرم‌شدن موضعی ایجاد کند. نوع بست، جنس آن و روش اتصال به سینی باید در مشخصات فنی پروژه تعیین شود.

جداسازی کابل‌های قدرت، کنترل و ابزار دقیق

کابل‌های قدرت و سیگنال در یک مسیر مشترک می‌توانند باعث افزایش تداخل الکترومغناطیسی شوند. شدت این تداخل به سطح ولتاژ و جریان، نوع کابل، وجود شیلد، طول مسیر موازی و کیفیت اتصال زمین بستگی دارد. بهترین راهکار همیشه نصب سینی‌های مجزا است؛ اما اگر محدودیت فضا وجود داشته باشد، استفاده از Divider یا تیغه جداکننده فلزی با اتصال هم‌بندی مناسب می‌تواند بررسی شود.

جداکننده نباید صرفاً داخل سینی قرار داده شود و از نظر الکتریکی رها بماند. پیوستگی فلزی، هم‌بندی و اتصال به سیستم زمین باید مطابق مشخصات پروژه اجرا شود. همچنین جداسازی قدرت از کنترل در محل زانویی، سه‌راهی، رایزر و ورود به تابلو ادامه داشته باشد؛ زیرا تداخل فقط در قسمت مستقیم مسیر ایجاد نمی‌شود.

برای مشاهده مجموعه راهکارهای مسیرگذاری، صفحه سینی و نردبان کابل را ببینید. انتخاب میان سینی کف‌بسته، مشبک و نردبان کابل به حجم کابل، نیاز تهویه، حفاظت مکانیکی و شرایط محیطی بستگی دارد.

رابطه سایز سینی با ضخامت ورق و بارگذاری

عرض بیشتر، ارتفاع لبه و دهانه بلندتر، لزوماً به معنای ظرفیت باربری بیشتر نیست. ظرفیت مکانیکی تابع شکل مقطع، ضخامت ورق، نوع خم، کیفیت اتصال، فاصله تکیه‌گاه و بار گسترده است. وزن کابل‌ها باید به‌صورت بار بر متر طول محاسبه شود و وزن خود سینی، درپوش، اتصالات و عوامل احتمالی مانند یخ یا گردوغبار نیز در شرایط پروژه در نظر گرفته شود.

اگر وزن کابل‌ها در هر متر ۲۵ کیلوگرم و وزن سینی و متعلقات ۸ کیلوگرم باشد، بار مرده پایه حدود ۳۳ کیلوگرم بر متر است. این عدد بدون درنظرگرفتن ضریب طراحی و بارهای خاص محیطی بیان می‌شود. افزایش فاصله ساپورت‌ها می‌تواند خمش را بیشتر کند و ممکن است به ضخامت ورق بالاتر یا تقویت مقطع نیاز باشد.

به همین دلیل، ضخامت‌های حدود ۱ تا ۲٫۵ میلی‌متر را نمی‌توان بدون توجه به عرض و بار پروژه مناسب یا نامناسب دانست. انتخاب ورق گالوانیزه سرد یا گرم نیز باید بر اساس شرایط خوردگی، دمای محیط، محل نصب و مشخصات فنی کارفرما انجام شود. برای نگهداری مطمئن، از ساپورت سینی کابل متناسب با بار و آرایش مسیر استفاده کنید.

فاصله ساپورت‌ها و نکات اجرایی نصب

فاصله ساپورت‌ها باید از جدول باربری محصول، دهانه مجاز و شرایط مسیر استخراج شود. استفاده از یک فاصله ثابت برای همه عرض‌ها و بارها روش قابل اتکایی نیست. در نزدیکی اتصال دو شاخه، زانویی، سه‌راهی و تغییر ارتفاع، معمولاً به تکیه‌گاه اضافی نیاز است تا وزن و نیروهای موضعی به اتصال منتقل نشود.

رابط‌ها باید مطابق دستور سازنده نصب و پیچ‌ومهره‌ها با گشتاور مناسب بسته شوند. سوراخ‌کاری اضافی، بریدن لبه‌ها یا جوشکاری بدون ترمیم پوشش می‌تواند مقاومت خوردگی و مکانیکی را کاهش دهد. در محل برش، پوشش ضدخوردگی باید ترمیم شود و لبه تیز نباید با عایق کابل تماس داشته باشد.

استفاده از اتصالات سینی کابل مناسب برای زانویی، سه‌راهی، رابط و تبدیل، بخشی از سایزینگ صحیح سیستم است. اگر عرض اتصال از عرض سینی کمتر باشد یا شعاع آن با کابل‌ها هماهنگ نباشد، محاسبه مسیر مستقیم در عمل قابل اجرا نخواهد بود.

اشتباهات رایج در زمان اجرا

یکی از خطاهای متداول، محاسبه مسیر مستقیم بدون بررسی شعاع خمش است. کابل‌های قدرت قطور در زانویی فضای بیشتری لازم دارند و نمی‌توان آن‌ها را مانند کابل‌های کنترل به‌سرعت خم کرد. شعاع خمش باید از کاتالوگ کابل دریافت شود و ابعاد زانویی و فضای دسترسی بر مبنای آن انتخاب شود.

خطای دوم، عبور کابل از روی لبه سینی یا بارگذاری بالاتر از ارتفاع مفید است. این وضعیت باعث فشار نقطه‌ای، آسیب مکانیکی و بی‌نظمی مسیر می‌شود. خطای سوم، نادیده‌گرفتن رایزرهای عمودی است. در مسیر عمودی، وزن کابل در راستای پایین اعمال می‌شود و بست‌ها، ساپورت و روش مهار باید جداگانه طراحی شوند.

همچنین نباید پس از نصب، کابل جدید را بدون بازبینی ظرفیت حرارتی و مکانیکی به سینی اضافه کرد. هر کابل جدید می‌تواند چیدمان، وزن، فاصله، دریتینگ و تداخل را تغییر دهد. اصلاح مسیر در همان مرحله پیش از کابل‌کشی معمولاً کم‌هزینه‌تر از اصلاح پس از بهره‌برداری است.

پرسش‌های مهم درباره محاسبه سایز سینی کابل

اگر بعد از اجرای پروژه کابل جدید اضافه شود، چه اقدامی لازم است؟

ابتدا باید قطر، وزن، نوع مدار و جریان کابل جدید مشخص شود. سپس فضای خالی واقعی سینی، ظرفیت باربری، ضریب پرشدگی، شرایط حرارتی و تداخل با کابل‌های موجود بررسی شود. اگر فضای کافی وجود نداشته باشد، اضافه‌کردن کابل بدون تغییر مسیر توصیه نمی‌شود. راهکار می‌تواند نصب سینی موازی، افزایش مسیر در بخش مشخص، جداسازی مدار یا اصلاح آرایش باشد.

آیا درپوش ظرفیت سینی را تغییر می‌دهد؟

درپوش حفاظت مکانیکی و محیطی را افزایش می‌دهد، اما ممکن است دفع حرارت را کاهش دهد؛ به‌ویژه زمانی که سینی کف‌بسته و مسیر در فضای کم‌تهویه نصب شده باشد. بنابراین محاسبه حرارتی باید با وضعیت واقعی محصول، نوع درپوش و شرایط محیطی انجام شود. درپوش نباید به‌عنوان مجوزی برای پرکردن بیش‌ازحد سینی تلقی شود.

کابل‌های قدرت و کنترل را می‌توان در یک سینی نصب کرد؟

این کار در برخی پروژه‌ها با استفاده از جداکننده فلزی، رعایت فاصله، کنترل مسیر و هم‌بندی مناسب امکان‌پذیر است؛ اما انتخاب اول، جداسازی کامل مسیرهاست. اگر کابل ابزار دقیق یا سیگنال حساس باشد، طول مسیر موازی، نوع شیلد و روش اتصال زمین باید توسط طراح بررسی شود. تصمیم نهایی باید در نقشه‌ها و مشخصات فنی پروژه ثبت شود.

زمان تأمین سینی و اتصالات چقدر است؟

زمان تحویل به ابعاد، ضخامت ورق، نوع پوشش، مقدار سفارش، تنوع اتصالات و برنامه تولید وابسته است و بدون استعلام پروژه نمی‌توان عدد قطعی اعلام کرد. برای جلوگیری از توقف کارگاه، بهتر است پیش از خرید، فهرست ابعاد، متراژ، زانویی‌ها، سه‌راهی‌ها، رابط‌ها، درپوش و ساپورت‌ها نهایی شود. برای دریافت مشاوره فنی و استعلام قیمت با گروه صنعتی فایف تماس بگیرید.

جمع‌بندی محاسبه سایز سینی کابل

محاسبه سایز سینی کابل باید از اطلاعات واقعی کابل و مسیر آغاز شود، نه از یک عرض متداول یا تجربه پروژه‌ای دیگر. قطر خارجی کابل‌ها، فاصله چیدمان، ضریب پرشدن، توسعه آینده، ارتفاع لبه، بار وزنی، دریتینگ، شعاع خمش، EMI و فاصله ساپورت‌ها همگی در انتخاب نهایی نقش دارند.

پس از رسیدن به ابعاد محاسباتی، نزدیک‌ترین سایز تجاری بالاتر انتخاب می‌شود؛ اما این گردکردن باید با کنترل ظرفیت مکانیکی و حرارتی همراه باشد. در پروژه‌های پرتراکم، دو مسیر مستقل گاهی از یک سینی عریض و سنگین ایمن‌تر و اقتصادی‌تر است. مجتمع تولیدی فایف بسته به نیاز پروژه، نوع پوشش، ابعاد، اتصالات و سیستم نگهدارنده، راهکار فنی متناسب را بررسی می‌کند.

اگر برای انتخاب سینی گالوانیزه، نردبان کابل، اتصالات یا ساپورت پروژه خود به بررسی فنی نیاز دارید، اطلاعات کابل‌ها و نقشه مسیر را آماده کنید و برای دریافت مشاوره فنی و استعلام قیمت با گروه صنعتی فایف در ارتباط باشید.

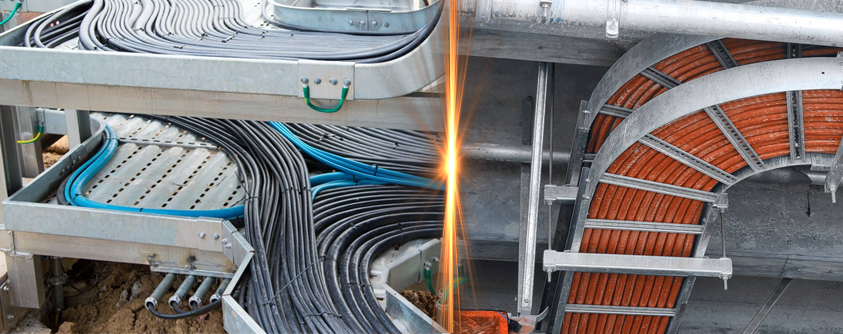

تفاوت سینی کابل و نردبان کابل فقط به شکل ظاهری آن‌ها محدود نمی‌شود؛ نوع کابل، مقدار بار، میزان تهویه، شرایط محیطی، مسیر نصب و امکان توسعه آینده، همگی در انتخاب سیستم مناسب نقش دارند. در این راهنما، سینی کابل برق فلزی و نردبان کابل را از دیدگاه فنی، اجرایی و اقتصادی مقایسه می‌کنیم تا بتوانید برای پروژه‌های ساختمانی و صنعتی در ایران تصمیم دقیق‌تری بگیرید.

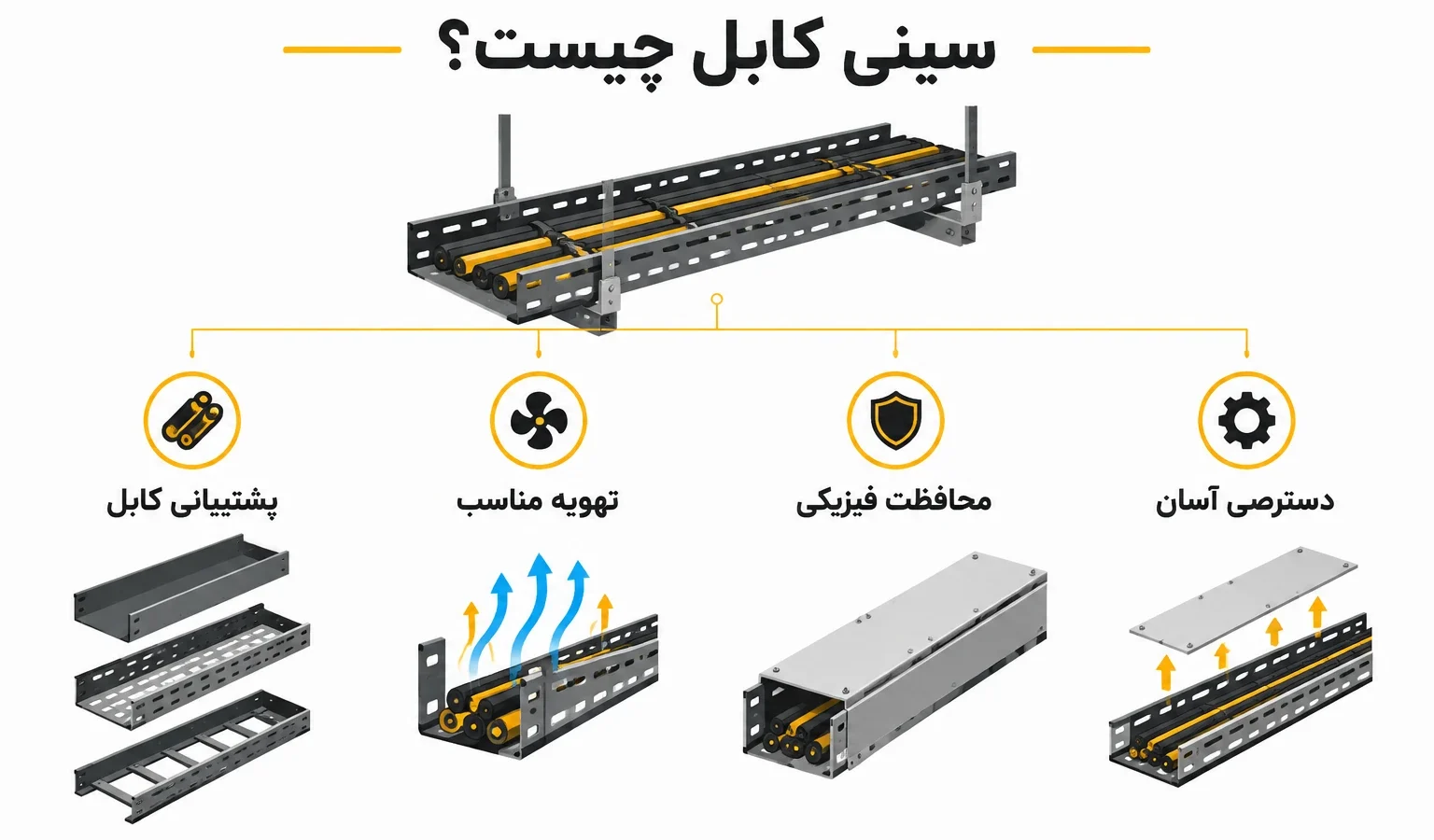

سینی کابل چیست و چه ویژگی‌هایی دارد؟

سینی کابل یک مسیر نگهدارنده برای عبور و سازمان‌دهی کابل‌های برق، کنترل، شبکه و مخابرات است. این محصول معمولاً از ورق فلزی ساخته می‌شود و در مدل‌های کف‌دار، پانچ‌دار و مشبک عرضه می‌شود. مدل کف‌دار سطح پیوسته‌تری برای کابل ایجاد می‌کند و مدل پانچ‌دار تبادل هوا و تخلیه احتمالی رطوبت را بهبود می‌دهد.

سینی کابل گالوانیزه در صورت انتخاب پوشش مناسب، برای بسیاری از مسیرهای داخلی و صنعتی قابل استفاده است. با این حال، میزان حفاظت در برابر گردوغبار، آب، مواد شیمیایی و ضربه به نوع سینی، وجود درپوش و شرایط نصب وابسته است و نباید بدون بررسی فنی به‌صورت کلی تضمین شود.

• سطح پیوسته برای پشتیبانی بهتر از کابل‌های ظریف و کم‌قطر
• امکان استفاده از درپوش برای افزایش حفاظت فیزیکی
• تنوع مناسب در زانویی، سه‌راهی، رابط و تبدیل مسیر
• سهولت دسترسی برای اضافه‌کردن یا جابه‌جایی کابل‌ها

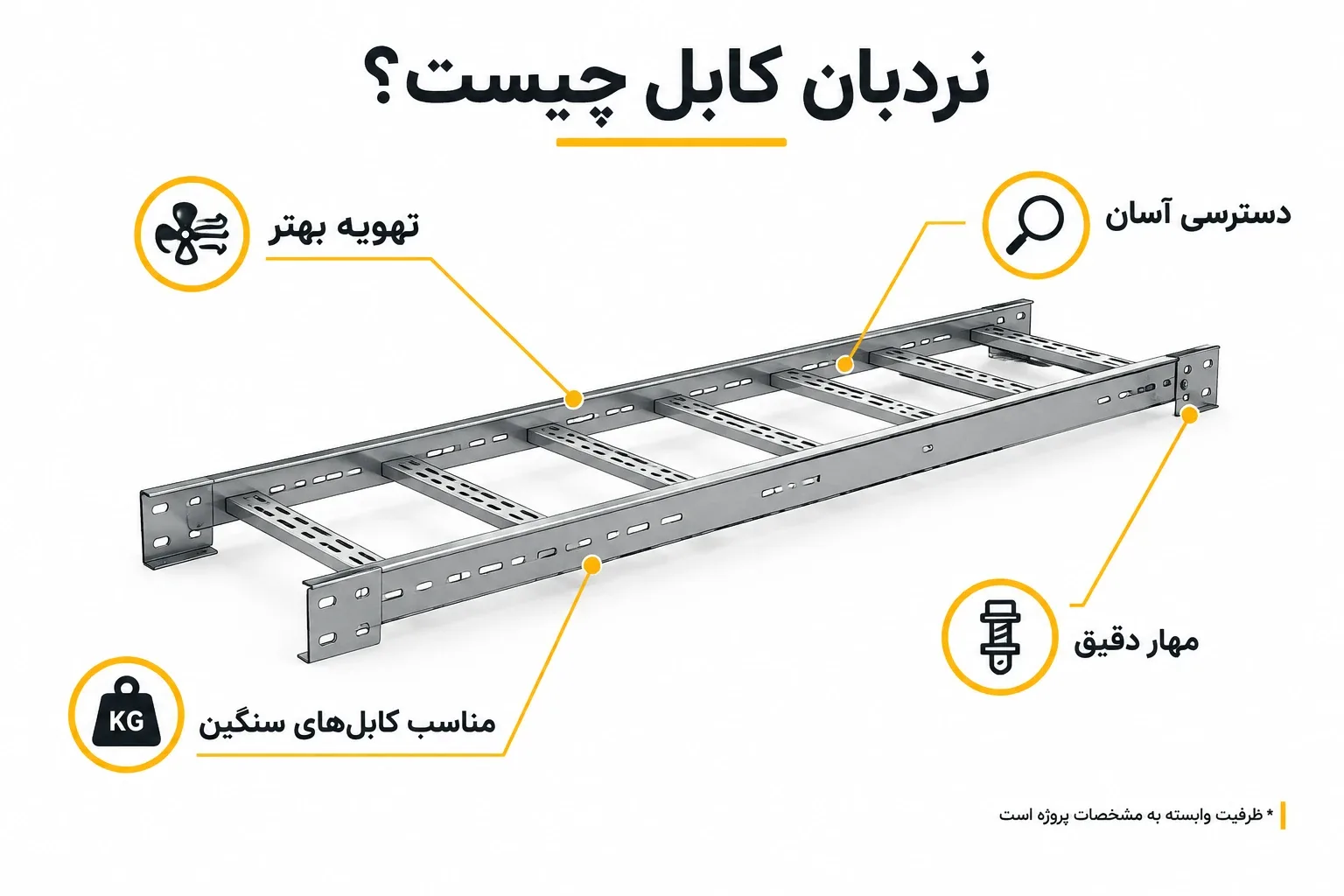

نردبان کابل یا لدر کابل چیست؟

لدر کابل چیست؟ نردبان کابل، یک سیستم نگهداری باز است که از دو ریل طولی و تعدادی پله یا Rung تشکیل می‌شود. کابل‌ها روی پله‌ها قرار می‌گیرند و با بست‌های مناسب مهار می‌شوند. فضای باز بین پله‌ها، دسترسی و گردش هوا را افزایش می‌دهد.

نردبان کابل گالوانیزه معمولاً برای مسیرهایی با کابل‌های قدرت، بار خطی بیشتر یا طول‌های طولانی کاربرد دارد. ظرفیت واقعی آن به ابعاد ریل و پله، ضخامت ورق، فاصله ساپورت‌ها، نوع اتصال و بارگذاری پروژه وابسته است؛ بنابراین صرفاً بر اساس عنوان «نردبان» نمی‌توان ظرفیت مشخصی را برای همه مدل‌ها اعلام کرد.

• تهویه مناسب‌تر برای کابل‌های گرم و پرجریان
• دسترسی آسان برای بازرسی و تعمیرات
• مناسب برای کابل‌های قطور و مسیرهای صنعتی
• نیازمند مهار و بست‌گذاری دقیق، به‌ویژه در نصب عمودی

تفاوت سینی کابل و نردبان کابل از نظر فنی

در مقایسه سینی کابل و لدر کابل هیچ گزینه‌ای به‌صورت مطلق برنده نیست. انتخاب باید بر اساس محاسبات بار، شرایط محیطی و الزامات طراحی انجام شود. مهم‌ترین تفاوت‌ها در ادامه بررسی شده‌اند.

۱. تهویه و دفع حرارت کابل‌ها

نردبان کابل به دلیل ساختار باز، گردش هوای بیشتری در اطراف کابل ایجاد می‌کند. این ویژگی برای کابل‌های قدرت با جریان بالا اهمیت دارد، زیرا افزایش دما می‌تواند ظرفیت مجاز عبور جریان را کاهش دهد و بر افت ولتاژ و عمر عایق اثر بگذارد.

سینی پانچ‌دار نیز تهویه قابل قبولی دارد، اما سینی کف‌دار یا دارای تراکم بالای کابل، شرایط حرارتی متفاوتی ایجاد می‌کند. فاصله‌گذاری کابل‌ها، نوع عایق، دمای محیط و روش نصب باید در محاسبات جریان مجاز لحاظ شود. انتخاب نردبان کابل به‌تنهایی جایگزین محاسبه حرارتی نیست.

۲. تحمل وزن و ظرفیت باربری کابل‌ها

در بسیاری از پروژه‌ها، نردبان کابل برای بارهای سنگین و دهانه‌های طولانی انتخاب می‌شود؛ زیرا ریل‌های جانبی و پله‌ها می‌توانند ساختار مناسبی برای تحمل بار فراهم کنند. با این حال، ظرفیت باربری به مشخصات محصول و فاصله ساپورت‌ها وابسته است.

سینی کابل نیز در صورت انتخاب ضخامت، عرض و ساپورت مناسب می‌تواند بار قابل توجهی را تحمل کند. برای انتخاب صحیح باید وزن کابل‌ها، وزن سازه، فاصله تکیه‌گاه‌ها و بارهای احتمالی نصب و نگهداری بررسی شود.

۳. مسیر نصب افقی و عمودی

هر دو سیستم قابلیت نصب افقی و عمودی دارند؛ این تصور که سینی فقط برای مسیر افقی و نردبان فقط برای مسیر عمودی است، دقیق نیست. در رایزرها و شفت‌های عمودی، نردبان کابل به دلیل دسترسی و امکان مهار کابل‌ها گزینه رایجی است، اما استفاده از سینی کابل نیز در صورت طراحی ساپورت و مهار مناسب امکان‌پذیر است.

در نصب عمودی باید وزن کابل در طول مسیر، فاصله بست‌ها، نقاط تغییر جهت و انتقال بار به سازه اصلی به‌دقت بررسی شود. اجرای رایزر بدون طراحی ساپورت می‌تواند به کابل، اتصالات و سازه نگهدارنده آسیب بزند.

۴. حفاظت فیزیکی و ایمنی

کف و دیواره سینی کابل، سطح تماس پیوسته‌تری ایجاد می‌کند و با استفاده از درپوش می‌تواند حفاظت بیشتری در برابر ریزش مصالح، گردوغبار و برخی آسیب‌های مکانیکی فراهم کند. میزان حفاظت نهایی به نوع درپوش، آب‌بندی مسیر و شرایط محیط بستگی دارد.

نردبان کابل به دلیل باز بودن، در برابر ریزش مستقیم مصالح یا آلودگی شدید حفاظت کمتری دارد؛ اما بازرسی کابل و دسترسی برای تعمیرات در آن ساده‌تر است. برای فضای روباز، تابش خورشید یا محیط خورنده باید پوشش و جنس مناسب، مانند گالوانیزه گرم یا گزینه‌های مقاوم‌تر، بر اساس مشخصات پروژه انتخاب شود.

۵. کابل‌کشی، انشعاب‌گیری و توسعه آینده

سینی کابل برای پروژه‌هایی که تعداد زیادی کابل کنترل، شبکه، مخابرات یا فیبر نوری دارند، مسیر منظم و سطح اتکای مناسبی ایجاد می‌کند. استفاده از اتصالات سینی کابل مانند زانویی، سه‌راهی و رابط، تغییر مسیر و توسعه شبکه را ساده‌تر می‌کند.

در نردبان کابل، کابل‌ها به‌راحتی قابل مشاهده و دسترسی هستند و اضافه‌کردن کابل جدید در مسیرهای باز آسان است. با این حال، در مسیرهای عمودی یا هنگام تغییر جهت، استفاده از بست و اتصالات نردبان کابل باید مطابق جزئیات اجرایی انجام شود.

جدول مقایسه سینی کابل و نردبان کابل

مقایسه قیمت سینی کابل و نردبان کابل

مقایسه قیمت سینی کابل و نردبان کابل باید بر اساس هزینه کل سیستم انجام شود، نه فقط قیمت هر متر محصول. جنس و پوشش، ضخامت ورق، عرض، تعداد اتصالات، فاصله ساپورت‌ها، دستمزد نصب و شرایط دسترسی کارگاه، قیمت نهایی را تغییر می‌دهند.

• هزینه متریال: نوع ورق و پوشش گالوانیزه، وزن و روش تولید اثر مستقیم دارد.
• هزینه متعلقات: زانویی، سه‌راهی، رابط، درپوش و تبدیل باید جداگانه در برآورد دیده شوند.
• هزینه ساپورت: بار بیشتر یا دهانه بلندتر ممکن است به ساپورت قوی‌تر نیاز داشته باشد.
• هزینه نصب: ارتفاع، مسیر عمودی، تعداد تغییر جهت و دشواری دسترسی بر زمان اجرا اثر می‌گذارد.

برای برآورد دقیق، مشخصات کابل‌ها، طول مسیر، عرض موردنیاز، شرایط محیطی و نقشه اجرایی را آماده کنید. گروه صنعتی فایف می‌تواند بر مبنای اطلاعات پروژه، گزینه مناسب و فهرست متعلقات موردنیاز را بررسی کند.

استانداردهای کابل‌کشی صنعتی و الزامات طراحی

در پروژه‌های برق فشار قوی و ضعیف، انتخاب سینی یا نردبان باید با الزامات طراحی، مشخصات کارفرما و مقررات اجرایی هماهنگ باشد. IEC 61537 یکی از مراجع شناخته‌شده برای الزامات سیستم‌های سینی و نردبان کابل است. در برخی پروژه‌ها نیز استانداردهای NEMA VE1 برای ساخت و NEMA VE2 برای نصب سینی کابل مورد استفاده قرار می‌گیرند.

این مراجع جایگزین طراحی پروژه نیستند. ظرفیت بار، فاصله ساپورت، اتصال الکتریکی قطعات، اتصال زمین، جداسازی مدارهای قدرت و کنترل، شعاع خم کابل و الزامات حریق باید با مدارک فنی پروژه و مقررات محل اجرا تطبیق داده شود.

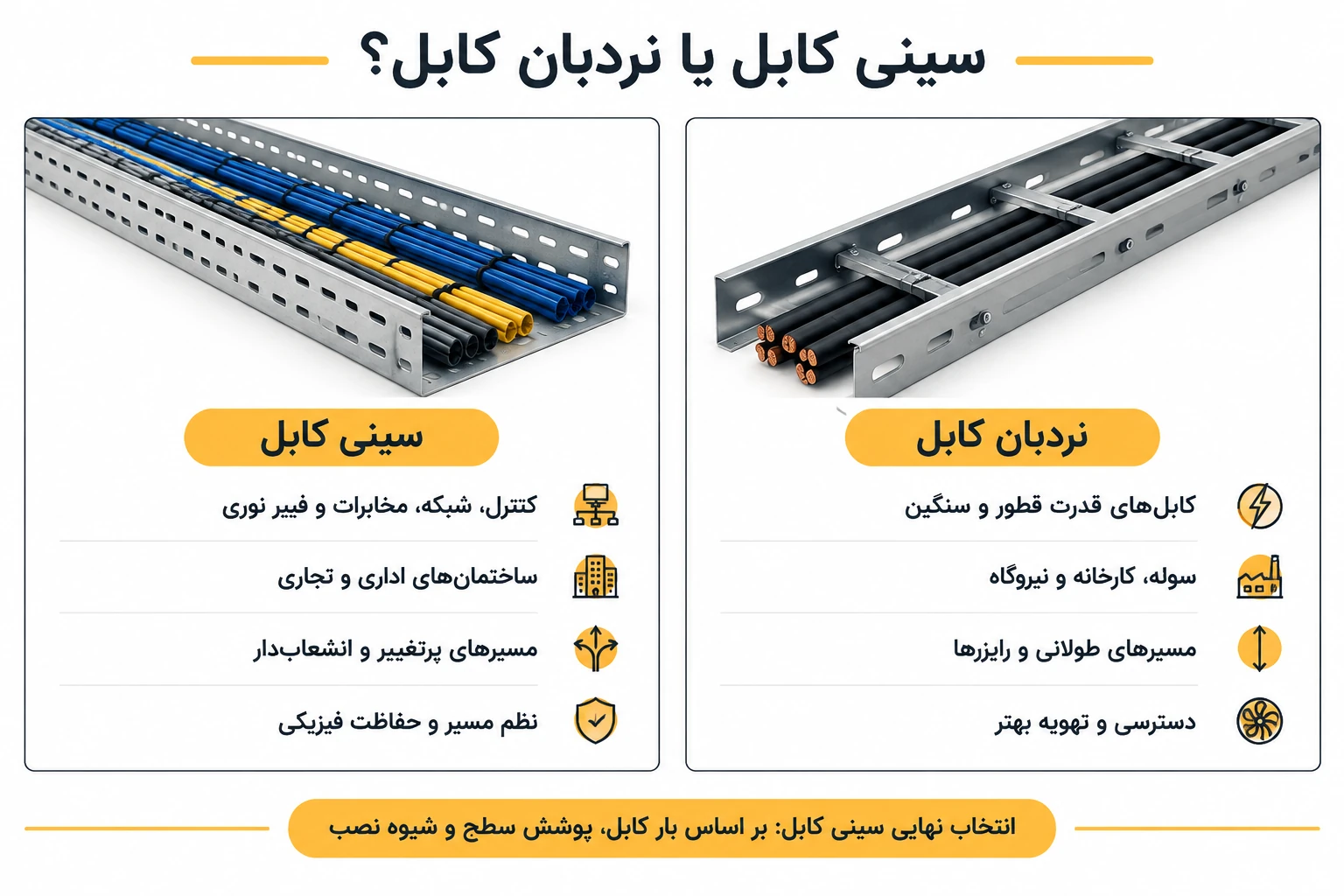

برای پروژه شما سینی کابل بهتر است یا نردبان کابل؟

سینی کابل برای چه پروژه‌هایی مناسب‌تر است؟

• مسیرهای کابل کنترل، شبکه، مخابرات و فیبر نوری
• ساختمان‌های اداری، تجاری و فضاهای داخلی
• پروژه‌هایی با تغییر مسیر و انشعاب‌گیری متعدد
• محیط‌هایی که حفاظت فیزیکی و نظم مسیر اهمیت بیشتری دارد

برای مشاهده گزینه‌های موجود، می‌توانید مجموعه سینی و نردبان کابل را بررسی کنید. انتخاب مدل نهایی باید بر اساس بار کابل، پوشش سطح و شیوه نصب انجام شود.

نردبان کابل برای چه پروژه‌هایی مناسب‌تر است؟

• مسیرهای طولانی با کابل‌های قدرت قطور و سنگین
• سوله‌ها، کارخانه‌ها، نیروگاه‌ها و پروژه‌های صنعتی
• رایزرها و مسیرهایی که دسترسی و تهویه اهمیت زیادی دارد
• محیط‌هایی که کابل‌ها گرمای بیشتری تولید می‌کنند

در مسیرهای صنعتی، نردبان کابل گالوانیزه باید همراه با اتصالات، بست‌ها و ساپورت متناسب با بار نصب شود. برای انتخاب پوشش، رطوبت، آلودگی شیمیایی و احتمال خوردگی محیط را نیز در نظر بگیرید.

پرسش‌های متداول

آیا می‌توان برای کابل برق فشار قوی از سینی بدون پانچ استفاده کرد؟

در برخی پروژه‌ها بله، اما باید ظرفیت حرارتی، جریان مجاز، تراکم کابل، جداسازی مدارها و الزامات طراحی بررسی شود. سینی کف‌دار ممکن است تهویه کمتری داشته باشد و انتخاب آن باید با محاسبات مهندسی تأیید شود.

چرا در شفت‌های عمودی از نردبان کابل استفاده می‌شود؟

ساختار باز نردبان امکان دسترسی و مهاربندی کابل‌ها را در مسیر عمودی ساده‌تر می‌کند. با این حال، فاصله بست‌ها، تحمل وزن کابل و اتصال ساپورت به سازه باید در نقشه اجرایی مشخص شود.

آیا قیمت نردبان کابل همیشه بیشتر از سینی کابل است؟

خیر. قیمت به جنس، ضخامت، ابعاد، پوشش، تعداد اتصالات و هزینه نصب بستگی دارد. ممکن است نردبان کابل قیمت اولیه بیشتری داشته باشد، اما در مسیرهای سنگین یا طولانی با کاهش نیاز به ساپورت‌های متعدد، هزینه کل پروژه متفاوت شود.

آیا سینی و نردبان کابل باید به سیستم ارت متصل شوند؟

در سیستم‌های فلزی، پیوستگی الکتریکی قطعات و اتصال به سیستم زمین باید مطابق طراحی برق و الزامات پروژه بررسی و اجرا شود. نوع رابط، رنگ یا پوشش سطح نیز می‌تواند بر جزئیات اتصال اثر بگذارد.

آیا می‌توان در یک پروژه از هر دو سیستم استفاده کرد؟

بله. در بسیاری از پروژه‌ها سینی کابل برای مدارهای سبک‌تر و مسیرهای دارای انشعاب زیاد و نردبان کابل برای کابل‌های قدرت یا رایزرهای سنگین به‌کار می‌رود. این ترکیب باید در نقشه‌های مسیر و محاسبات بار تأیید شود.

جمع‌بندی تفاوت سینی کابل و نردبان کابل

تفاوت سینی کابل و نردبان کابل در ساختار، تهویه، ظرفیت باربری، میزان حفاظت فیزیکی و روش اجرای آن‌هاست. سینی کابل معمولاً برای مسیرهای منظم، کابل‌های سبک‌تر و پروژه‌هایی با انشعاب‌های متعدد مناسب است؛ نردبان کابل نیز در مسیرهای صنعتی، کابل‌های سنگین و شرایطی که تهویه و دسترسی اهمیت دارد، انتخاب قابل بررسی‌تری است.

مجتمع تولیدی فایف از سال ۱۳۷۰ در مسیر صنعتی‌سازی ساخت‌وساز فعالیت کرده و در سال ۱۴۰۲ با توسعه تجهیزات و دانش فنی، دامنه فعالیت خود را گسترش داده است. برای دریافت مشاوره فنی، بررسی مشخصات پروژه و استعلام قیمت سینی کابل، نردبان کابل و متعلقات، با گروه صنعتی فایف تماس بگیرید یا از گروه صنعتی فایف بازدید کنید.

قیمت سینی کابل گالوانیزه به مشخصاتی مانند ضخامت ورق، عرض، ارتفاع لبه، نوع پانچ، روش گالوانیزاسیون و وزن محصول بستگی دارد. در پروژه‌های صنعتی، ساختمانی و تأسیسات برق، انتخاب صرفاً بر اساس کمترین قیمت می‌تواند باعث تغییر شکل سینی، افزایش هزینه نصب و دشواری نگهداری شود. در این راهنما، معیارهای فنی و روش صحیح استعلام قیمت روز را بررسی می‌کنیم.

قیمت سینی کابل گالوانیزه و عوامل تعیین‌کننده آن

سینی کابل گالوانیزه برای مسیر‌دهی، نظم‌دهی و حفاظت مکانیکی نسبی از کابل‌های برق، کنترل و مخابرات استفاده می‌شود. گروه صنعتی فایف با سابقه فعالیت از سال ۱۳۷۰، در مسیر صنعتی‌سازی ساخت‌وساز و توسعه تجهیزات مورد استفاده در پروژه‌های ساختمانی و صنعتی فعالیت کرده است. برای مشاهده مشخصات محصول می‌توانید صفحه سینی کابل گالوانیزه را بررسی کنید.

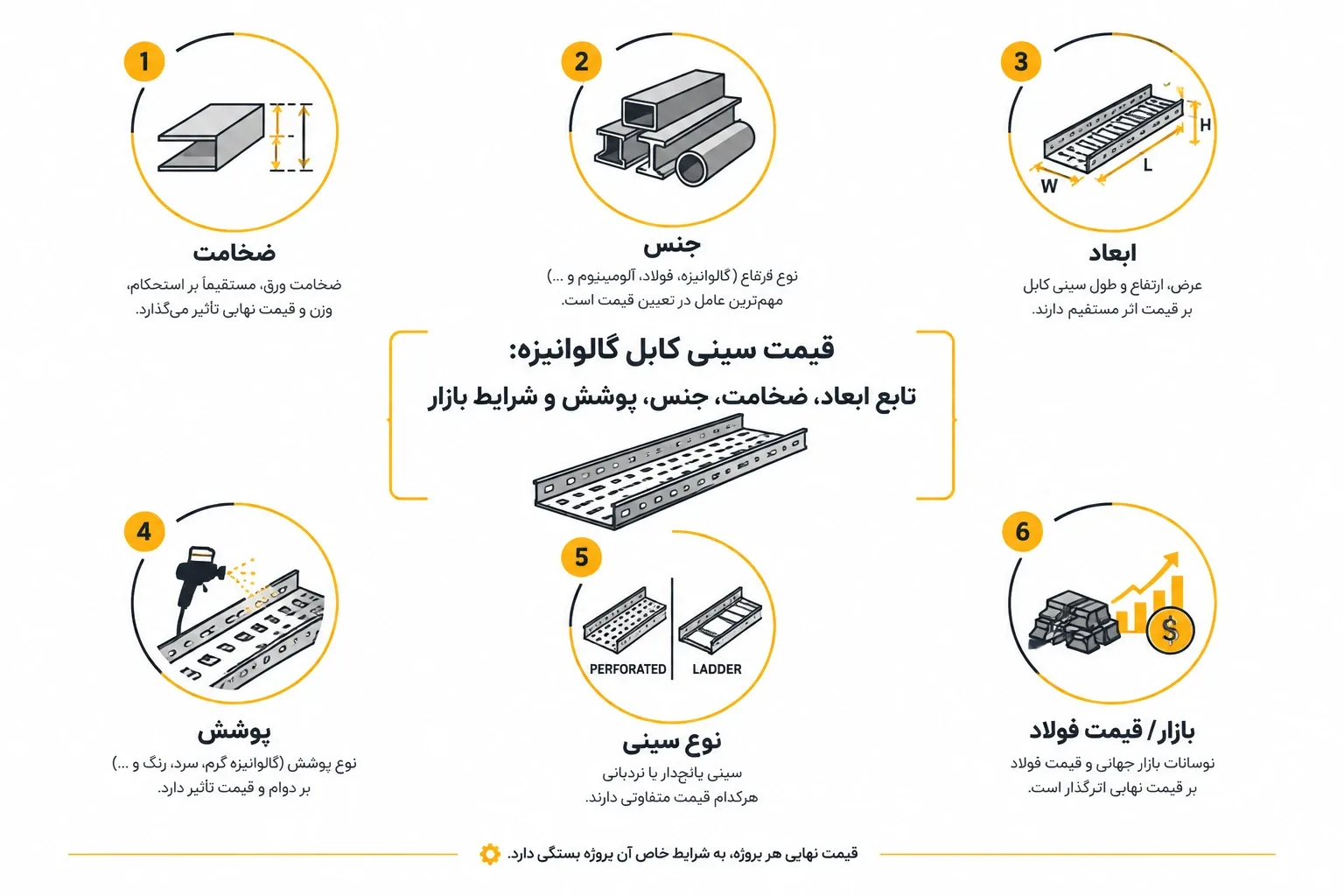

عوامل مؤثر بر قیمت سینی کابل گالوانیزه

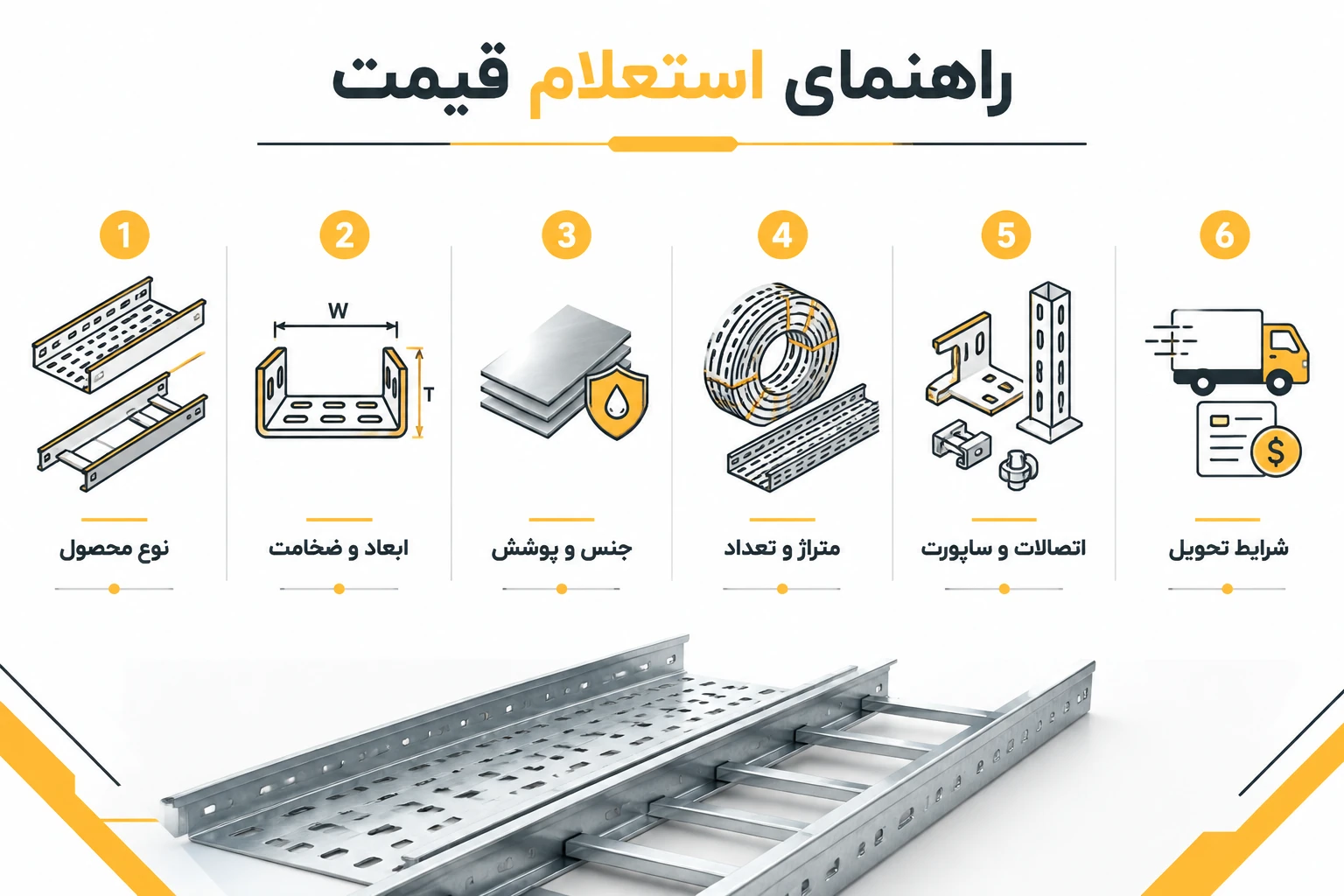

قیمت نهایی یک سینی کابل، حاصل ترکیب چند مشخصه فنی و شرایط بازار است. بنابراین اعلام یک قیمت ثابت بدون دانستن جزئیات پروژه، از نظر فنی قابل اتکا نیست.

• ضخامت ورق: ضخامت‌های رایج شامل ۰.۸، ۱، ۱.۲۵، ۱.۵ و ۲ میلی‌متر است. افزایش ضخامت معمولاً وزن، ظرفیت باربری و قیمت هر متر یا شاخه را افزایش می‌دهد.
• جنس ورق: ورق روغنی، گالوانیزه فابریک و ورق فولادی تولیدکنندگان مختلف، قیمت و رفتار مکانیکی متفاوتی دارند. در پیش‌فاکتور باید جنس ورق به‌طور شفاف درج شود.
• عرض و ارتفاع لبه: عرض‌های ۱۰ تا ۶۰ سانتی‌متر و ارتفاع لبه ۴ تا ۱۰ سانتی‌متر در پروژه‌ها رایج هستند. ابعاد باید بر اساس حجم کابل و فضای توسعه آینده انتخاب شود.
• نوع پوشش: سینی کابل گالوانیزه فابریک یا سرد معمولاً سطح یکنواخت‌تری دارد و برای محیط‌های داخلی مناسب‌تر است. گالوانیزه گرم یا عمقی داغ، پوشش مقاوم‌تری برای رطوبت و محیط‌های خورنده ایجاد می‌کند و هزینه فرآوری بالاتری دارد.
• نوع کف سینی: مدل ساده، پانچ‌دار، مشبک و لدر یا نردبانی، از نظر مصرف ورق، تهویه کابل و روش نصب تفاوت دارند.
• قیمت مواد اولیه: نوسان قیمت ورق فولادی، روی، هزینه آبکاری، حمل‌ونقل و نرخ ارز می‌تواند قیمت روز سینی کابل برق فلزی را تغییر دهد.

ابعاد و مشخصات فنی سینی کابل

پیش از بررسی قیمت، باید مشخصات فنی سینی کابل تعیین شود. انتخاب عرض فقط بر اساس تعداد فعلی کابل‌ها کافی نیست؛ فضای لازم برای چیدمان، شعاع خم کابل، تهویه و توسعه آتی نیز باید در نظر گرفته شود.

• عرض سینی: معمولاً از ۱۰ تا ۶۰ سانتی‌متر انتخاب می‌شود.
• ارتفاع لبه: ارتفاع‌های ۴ تا ۱۰ سانتی‌متر برای ایجاد عمق و نگهداری کابل کاربرد دارند.
• ضخامت ورق: در پروژه‌های سبک ممکن است ضخامت‌های کمتر کافی باشد، اما بار کابل، دهانه بین ساپورت‌ها و شرایط نصب باید مبنای تصمیم باشد.
• طول شاخه: طول شاخه‌های ۲ و ۳ متری در بازار دیده می‌شود. طول شاخه باید در پیش‌فاکتور مشخص باشد.
• نوع اتصال: خم‌کاری، پانچ، سوراخ‌های اتصال و سازگاری با رابط و اتصالات، بر سرعت و کیفیت اجرا اثر می‌گذارند.

جدول مشخصات و سطح هزینه سینی کابل گالوانیزه

جدول زیر برای مقایسه اولیه طراحی شده است. به دلیل نوسان مواد اولیه، ستون «سطح هزینه» جایگزین قیمت قطعی نیست و برای استعلام نهایی باید مشخصات کامل پروژه ارسال شود.

تفاوت قیمت سینی کابل گالوانیزه فابریک و آبکاری گرم

در سینی کابل فابریک یا سرد، ورق پیش از شکل‌دهی یا در فرآیند کارخانه‌ای با پوشش روی عرضه می‌شود. در گالوانیزه گرم، قطعه فولادی پس از ساخت در حمام روی مذاب پوشش داده می‌شود. این تفاوت فرآیند، بر قیمت اولیه، ضخامت پوشش و انتخاب محیط نصب اثر دارد.

هیچ‌یک از این دو گزینه برای همه پروژه‌ها مناسب نیست. برای محیط‌های خشک، انتخاب مدل سرد می‌تواند منطقی باشد؛ اما در فضای باز یا محیط‌های دارای رطوبت و مواد خورنده، گالوانیزه گرم باید با توجه به طراحی، ضخامت پوشش و الزامات پروژه بررسی شود.

وزن سینی کابل و محاسبه قیمت بر اساس کیلوگرم یا متر

برخی تولیدکنندگان قیمت را به‌صورت متری و برخی بر اساس وزن یا شاخه اعلام می‌کنند. برای مقایسه درست، واحد قیمت و طول شاخه باید یکسان باشد.

به‌صورت کلی، وزن سینی کابل به طول، عرض، ارتفاع لبه، ضخامت ورق، تعداد پانچ‌ها و وزن پوشش روی بستگی دارد. برای محاسبه دقیق باید از جدول وزن تولیدکننده یا باسکول استفاده شود؛ زیرا وزن تئوری ورق با وزن واقعی محصول، به‌خصوص پس از خم‌کاری و آبکاری، یکسان نیست.

• قیمت هر متر = قیمت کل شاخه ÷ طول شاخه
• قیمت هر شاخه = وزن شاخه × نرخ هر کیلوگرم + هزینه شکل‌دهی و پوشش
• هزینه کل سیستم = سینی مستقیم + اتصالات + ساپورت + پیچ و مهره + حمل

قیمت اتصالات سینی کابل و متعلقات

هزینه خرید فقط به بدنه مستقیم سینی محدود نمی‌شود. در مسیرهای دارای تغییر جهت یا تغییر تراز، اتصالات و سیستم نگهدارنده بخش مهمی از فاکتور را تشکیل می‌دهند. برای بررسی گزینه‌های موجود، صفحه اتصالات سینی کابل را ببینید.

• رابط مستقیم برای اتصال دو شاخه
• زانویی افقی و عمودی ۴۵ و ۹۰ درجه
• سه‌راهی، چهارراهی و تبدیل عرض
• درپوش برای حفاظت بیشتر کابل‌ها در شرایط مورد نیاز
• ساپورت گالوانیزه، براکت و C-Channel
• مهره فنردار، پیچ و مهره و قطعات اتصال

تعداد و نوع این قطعات باید از روی نقشه مسیر یا متره پروژه تعیین شود. استفاده از اتصالات نامتناسب می‌تواند باعث افزایش زمان اجرا و ایجاد فشار نامناسب روی کابل‌ها شود.

نقش ساپورت در قیمت نهایی سیستم

فاصله بین ساپورت‌ها باید با توجه به وزن کابل، عرض سینی، ضخامت ورق و ظرفیت باربری تعیین شود. افزایش فاصله بدون بررسی سازه‌ای ممکن است باعث خمش یا تغییر شکل سینی شود. برای مشاهده گزینه‌های مرتبط، به صفحه ساپورت سینی کابل مراجعه کنید.

قیمت ساپورت به نوع نصب، جنس، ابعاد، پوشش و ظرفیت باربری آن بستگی دارد. در پروژه‌های B2B بهتر است قیمت سینی، ساپورت و اتصالات به‌صورت یک مجموعه بررسی شود تا هزینه واقعی هر متر مسیر مشخص باشد.

لیست قیمت سینی کابل مشبک و پانچ‌دار

سینی کابل مشبک و پانچ‌دار به دلیل داشتن سوراخ‌های کف، امکان تهویه بهتر و انعطاف بیشتری در مهار کابل‌ها فراهم می‌کند. در مقابل، مدل ساده سطح بسته‌تری دارد و در بعضی مسیرها حفاظت بیشتری در برابر عوامل خارجی ایجاد می‌کند.

برای تهیه لیست قیمت سینی کابل مشبک و پانچ‌دار، این اطلاعات را در اختیار فروشنده قرار دهید:

1. عرض و ارتفاع لبه سینی
2. ضخامت واقعی ورق
3. نوع و ابعاد پانچ
4. نوع گالوانیزه سرد یا گرم
5. تعداد شاخه و طول هر شاخه
6. تعداد و نوع اتصالات و ساپورت‌ها

گروه صنعتی فایف بسته به مشخصات پروژه، امکان بررسی راهکارهای مرتبط با سینی و نردبان کابل را فراهم می‌کند.

راهنمای خرید و استعلام قیمت بدون واسطه

برای دریافت پیش‌فاکتور قابل مقایسه، صرفاً عبارت «سینی کابل عرض ۳۰» کافی نیست. مشخصات باید به‌صورت کامل و یکسان برای همه تأمین‌کنندگان ارسال شود.

• نوع محصول: ساده، مشبک، پانچ‌دار یا نردبانی
• عرض، ارتفاع لبه و ضخامت ورق
• جنس ورق و نوع پوشش گالوانیزه
• طول شاخه؛ ۲ یا ۳ متر
• متراژ یا تعداد شاخه مورد نیاز
• وزن تقریبی هر شاخه یا روش محاسبه وزن
• لیست اتصالات، درپوش، ساپورت و پیچ‌ومهره
• محل نصب و شرایط محیطی
• هزینه حمل، زمان تحویل و شرایط پرداخت

در پیش‌فاکتور، تفاوت ضخامت اسمی و ضخامت واقعی را بررسی کنید. همچنین مشخص شود قیمت بر مبنای متر، شاخه یا کیلوگرم اعلام شده است. زمان تحویل به موجودی، مقدار سفارش، نوع پوشش و نیاز به تولید یا آبکاری بستگی دارد و باید پیش از ثبت سفارش به‌صورت مکتوب اعلام شود.

برای دریافت مشاوره فنی و استعلام قیمت تماس بگیرید و لیست متراژ یا نقشه مسیر را برای بررسی دقیق‌تر ارسال کنید.

سؤالات متداول درباره قیمت سینی کابل گالوانیزه

قیمت سینی کابل بر اساس متر محاسبه می‌شود یا کیلوگرم؟

هر دو روش در بازار استفاده می‌شود. برای مقایسه، باید وزن، طول شاخه، ضخامت، عرض و نوع پوشش مشخص باشد. قیمت متری دو محصول با وزن متفاوت، الزاماً قابل مقایسه نیست.

تفاوت سینی کابل گالوانیزه سرد و گرم چیست؟

در مدل سرد یا فابریک، پوشش روی به‌صورت کارخانه‌ای روی ورق ایجاد می‌شود. در مدل گرم، قطعه ساخته‌شده در روی مذاب پوشش می‌گیرد. مدل گرم معمولاً برای محیط‌های مرطوب و فضای باز مناسب‌تر است، اما انتخاب نهایی به شرایط پروژه بستگی دارد.

آیا ضخامت بیشتر همیشه انتخاب بهتری است؟

خیر. ضخامت باید بر اساس وزن کابل، فاصله ساپورت‌ها، عرض سینی و شرایط نصب تعیین شود. ضخامت بیش از نیاز، هزینه و وزن سیستم را افزایش می‌دهد و ضخامت کمتر از نیاز می‌تواند موجب تغییر شکل شود.

برای استعلام پیش‌فاکتور چه اطلاعاتی لازم است؟

نوع سینی، عرض، ارتفاع لبه، ضخامت، پوشش، طول شاخه، مقدار مورد نیاز، اتصالات، ساپورت، محل تحویل و شرایط محیطی را اعلام کنید. این اطلاعات برای ارائه قیمت و زمان تحویل دقیق‌تر ضروری است.

زمان تحویل سینی کابل چقدر است؟

زمان تحویل ثابت نیست و به موجودی، مقدار سفارش، ابعاد سفارشی، نوع گالوانیزه و برنامه تولید بستگی دارد. زمان قابل استناد باید در پیش‌فاکتور یا تأییدیه فروش درج شود.

جمع‌بندی قیمت سینی کابل گالوانیزه

قیمت سینی کابل گالوانیزه بدون تعیین مشخصات فنی، عدد قابل اتکایی نیست. ضخامت و وزن ورق، عرض و ارتفاع لبه، نوع پانچ، گالوانیزه سرد یا گرم، اتصالات و ساپورت‌ها، همگی در هزینه نهایی سیستم اثر دارند. گروه صنعتی فایف با پشتوانه فعالیت از سال ۱۳۷۰ و توسعه فعالیت‌های خود در سال ۱۴۰۲، آماده بررسی نیاز پروژه‌های ساختمانی و صنعتی است.

برای دریافت مشاوره فنی و استعلام قیمت، مشخصات پروژه یا لیست اقلام مورد نیاز خود را ارسال کنید تا پیش‌فاکتور بر اساس نوع محصول، مقدار سفارش و شرایط اجرا بررسی شود.
