سوالات متداول

پروفیل دوبل در چه پروژه‌هایی کاربرد دارد؟

این محصول در ساخت ساپورت‌های تأسیساتی، سازه نگهدارنده سینی کابل، مسیرهای تهویه مطبوع و قاب‌های سبک صنعتی کاربرد دارد. انتخاب نهایی به بار، دهانه و شرایط نصب وابسته است.

آیا پروفیل دوبل برای فضای باز مناسب است؟

امکان استفاده در فضای باز به نوع پوشش گالوانیزه، میزان رطوبت و عوامل خورنده محیط بستگی دارد. مشخصات پوشش باید پیش از سفارش با شرایط پروژه تطبیق داده شود.

برای انتخاب پروفیل دوبل چه اطلاعاتی لازم است؟

نوع کاربری، وزن تجهیزات، فاصله تکیه‌گاه‌ها، محل نصب، شرایط محیطی، ابعاد موردنیاز و نوع اتصالات مکمل از اطلاعات اصلی برای بررسی فنی هستند.

زمان تحویل پروفیل دوبل چقدر است؟

زمان تحویل به موجودی، مقدار سفارش، مشخصات فنی و برنامه تولید وابسته است. برای اعلام زمان‌بندی دقیق، اطلاعات پروژه و مقدار موردنیاز باید بررسی شود.

نحوه انتخاب پوشش گالوانیزه برای این مقطع به چه صورت است؟

برای محیط‌های سرپوشیده و موتورخانه‌های با رطوبت استاندارد، گالوانیزه فابریک به دلیل ظاهر صیقلی و قیمت مناسب‌تر به کار می‌رود؛ اما در تأسیسات ساحلی، تصفیه‌خانه‌ها و محیط‌های بیرونی، پوشش گالوانیزه گرم عمقی (HDG) با ضخامت پوشش ۶۰ الی ۸۰ میکرون توصیه قطعی است.

آیا برای همه تأسیسات می‌توان مستقیماً از پروفیل دوبل استفاده کرد؟

خیر. استفاده از پروفیل دوبل برای خطوط سبک اقتصادی نیست و وزن مرده سازه را بی‌دلیل بالا می‌برد. برای بارهای کم، پروفیل ۲۱×۴۱ گالوانیزه یا پروفیل ۳۰×۱۵ مناسب‌تر است. برای سیستم‌هایی که سرعت نصب و دندانه‌بندی یک‌طرفه با بارهای روتین مطرح است، پروفیل ۴۱×۴۱ گالوانیزه یا سامانه‌های متداول پروفیل ایزی فیکس پیشنهاد فنی اول به شمار می‌روند.

تفاوت پروفیل دوبل با اتصال دستی دو پروفیل تک در کارگاه چیست؟

در اتصال کارگاهی، جوشکاری دستی روی ورق‌های گالوانیزه باعث سوختن پوشش روی، ایجاد تنش‌های حرارتی، تابیدگی طولی و آغاز سریع فرآیند زنگ‌زدگی می‌شود. پروفیل دوبل صنعتی فایف با خطوط خودکار و جوش‌های استاندارد با فواصل مهندسی یا فرآیند پانچ متوالی تولید شده و سپس یا از ورق گالوانیزه فابریک با کیفیت بالا ساخته می‌شود یا به‌صورت یکپارچه در وان گالوانیزه گرم غوطه‌ور می‌گردد تا تمام خطوط اتصال عایق شوند.

ارتباط با فایف

جهت کسب اطلاعات بیشتر با کارشناسان فنی و فروش شرکت در تماس باشید.

پروفیل دوبل گالوانیزه (سی‌چنل ۴۱×۸۲)؛ راهنمای مهندسی، کاربرد و سفارش

Q: پروفیل دوبل در چه پروژههایی کاربرد دارد؟

این محصول در ساخت ساپورتهای تأسیساتی، سازه نگهدارنده سینی کابل، مسیرهای تهویه مطبوع و قابهای سبک صنعتی کاربرد دارد. انتخاب نهایی به بار، دهانه و شرایط نصب وابسته است.

Q: برای انتخاب پروفیل دوبل چه اطلاعاتی لازم است؟

نوع کاربری، وزن تجهیزات، فاصله تکیهگاهها، محل نصب، شرایط محیطی، ابعاد موردنیاز و نوع اتصالات مکمل از اطلاعات اصلی برای بررسی فنی هستند.

Q: نحوه انتخاب پوشش گالوانیزه برای این مقطع به چه صورت است؟

برای محیطهای سرپوشیده و موتورخانههای با رطوبت استاندارد، گالوانیزه فابریک به دلیل ظاهر صیقلی و قیمت مناسبتر به کار میرود؛ اما در تأسیسات ساحلی، تصفیهخانهها و محیطهای بیرونی، پوشش گالوانیزه گرم عمقی (HDG) با ضخامت پوشش ۶۰ الی ۸۰ میکرون توصیه قطعی است.

Q: تفاوت پروفیل دوبل با اتصال دستی دو پروفیل تک در کارگاه چیست؟

در اتصال کارگاهی، جوشکاری دستی روی ورقهای گالوانیزه باعث سوختن پوشش روی، ایجاد تنشهای حرارتی، تابیدگی طولی و آغاز سریع فرآیند زنگزدگی میشود. پروفیل دوبل صنعتی فایف با خطوط خودکار و جوشهای استاندارد با فواصل مهندسی یا فرآیند پانچ متوالی تولید شده و سپس یا از ورق گالوانیزه فابریک با کیفیت بالا ساخته میشود یا بهصورت یکپارچه در وان گالوانیزه گرم غوطهور میگردد تا تمام خطوط اتصال عایق شوند.

در پروژه‌های بزرگ مقیاس بیمارستانی، داروسازی، نفت و گاز، و برج‌های مرتفع، خطوط اصلی تأسیسات حامل بارهای متمرکز و سنگین هستند. در دهانه‌های عریض و مسیرهایی که خطوط لوله قطور فولادی، رایزرهای مرتفع یا بسته‌های چندطبقه سینی و نردبان کابل عبور می‌کنند، مقاطع تک‌کاناله دچار خیز (شکم‌دادگی) و لرزش‌های ناخواسته می‌شوند. پروفیل دوبل گالوانیزه (معروف به مقطع $41 \times 82$ میلیمتر یا Double Strut Channel) یک راهکار فوق‌العاده مقاوم، مدولار و مهندسی‌شده برای پاسخ به این نیاز بحرانی است.

گروه صنعتی فایف با تجربه تخصصی در زمینه تولید سیستم‌های نگهدارنده مدولار از سال ۱۳۷۰ و ارتقای خطوط رول‌فرمینگ و اتصال دقیق در سال ۱۴۰۲، این مقطع تخصصی را با پوشش‌های ضدخوردگی گالوانیزه فابریک و گرم تولید و تأمین می‌کند. برای بررسی خانواده کامل این سیستم‌ها، می‌توانید به بخش پروفیل ساپورت فایف مراجعه نمایید.

پروفیل دوبل چیست و چه کاربردی دارد؟

پروفیل دوبل از ترکیب دو پروفیل سازه‌ای تشکیل می‌شود و در محل‌هایی به کار می‌رود که یک پروفیل منفرد برای ایجاد سختی، سطح اتصال یا آرایش موردنیاز کافی نیست. نحوه استفاده از این محصول باید بر اساس بار وارده، دهانه، نوع اتصال و شرایط نصب تعیین شود؛ بنابراین انتخاب آن صرفاً بر مبنای ظاهر یا ابعاد اسمی توصیه نمی‌شود.

این محصول می‌تواند در بخش‌های زیر مورد استفاده قرار گیرد:

ساخت ساپورت‌های مدولار برای لوله‌های تأسیساتی
اجرای سازه نگهدارنده سینی کابل و تجهیزات الکتریکی
پشتیبانی از مسیرهای تهویه مطبوع و کانال‌کشی
ساخت قاب، شاسی و نگهدارنده‌های سبک در موتورخانه و فضاهای صنعتی
ایجاد سازه‌های قابل مونتاژ در پروژه‌هایی که کاهش عملیات کارگاهی اهمیت دارد

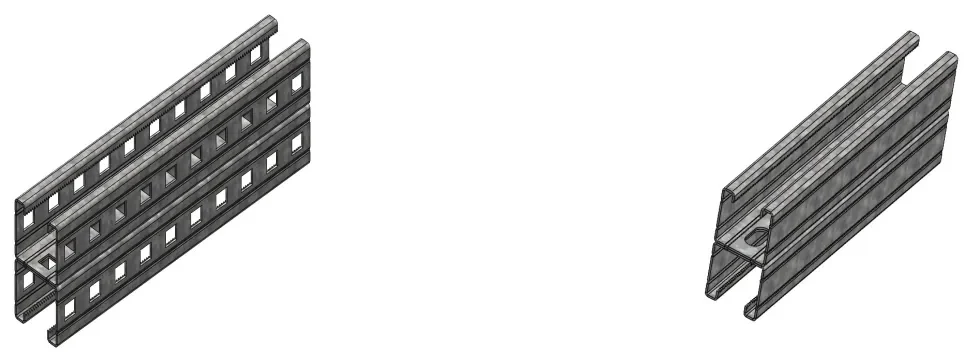

ساختار مهندسی پروفیل دوبل؛ چرا اتصال پشت‌به‌پشت (Back-to-Back)؟

پروفیل دوبل فایف از پیوند مکانیکی یا جوش مقاومتی کنترل‌شده دو شاخه کانال C شکل بر روی جان مشترک آن‌ها ساخته می‌شود. این آرایش هندسی دو مزیت ساختاری عمده ایجاد می‌کند:

جهش چشمگیر ممان اینرسی حول محور قوی ( $I_x$ ): با دو برابر شدن ارتفاع مقطع ( $82 mm$ در برابر $41 mm$ )، ممان اینرسی مقطع به‌مراتب بیشتر از دو پروفیل جداگانه افزایش می‌یابد. این ویژگی طبق روابط مقاومت مصالح، خیز الاستیک تیر ساپورت تحت بار خمشی متمرکز یا گسترده را به حداقل می‌رساند: $L^4}{384 E I}$
اتصال دوطرفه و ارگونومی فوق‌العاده: برخلاف مقاطع قوطی صنعتی بسته، پروفیل دوبل در هر دو وجه بالا و پایین دارای دهانه باز و شیارهای دندانه‌دار است. مجری تأسیسات می‌تواند به‌صورت هم‌زمان از وجه زیرین برای آویز لوله آب و از وجه رویین برای مهار سینی کابل یا داکت تهویه استفاده کند، بدون آنکه نیازی به سوراخ‌کاری یا عملیات اضافه باشد.

مقایسه جامع: پروفیل دوبل در برابر سایر مقاطع ساپورت فایف

برای دستیابی به طراحی بهینه اقتصادی و فنی در متره و برآورد تأسیسات، باید تفاوت‌های عملکردی مقاطع مختلف شناخته شود:

مشخصه فنی و اجرایی	پروفیل دوبل (41×82)	پروفیل ۴۱×۴۱ گالوانیزه	پروفیل ۲۱×۴۱ گالوانیزه	پروفیل ۳۰×۱۵	پروفیل ایزی فیکس
ابعاد مقطع (mm)	$41 \times 82$	$41 \times 41$	$41 \times 21$	$30 \times 15$	متغیر / پانچ‌دار
رده بارگذاری	فوق سنگین و دهانه‌های عریض	متوسط تا سنگین	سبک تا متوسط	فوق سبک	سبک تا منعطف
مقاومت خمشی حول محور اصلی	حداکثری (بیش از ۴ برابر مقطع ۴۱)	استاندارد صنعتی	متوسط (بهینه برای سقف کوتاه)	حداقل (بارهای موضعی)	وابسته به شکل مقطع
تعداد وجوه شیاردار	دو وجه (بالا و پایین)	یک وجه	یک وجه	شیار ساده یا بسته	شیار و سوراخ متوالی
نیاز به ساپورت میانی	کمترین میزان (دهانه‌های طولانی)	متوسط	فواصل ساپورت نزدیک‌تر	فواصل تکیه‌گاهی کوتاه	فواصل متوسط
کاربرد شاخص	کلکتورها، رایزرها و سینی سنگین	خطوط لوله رایج و شاسی پمپ	سقف کاذب کم‌ارتفاع و داکت	انشعاب لوله تک و سبک	مونتاژ سریع بدون جوش

مزایای استفاده از پروفیل دوبل فایف

مزیت اصلی پروفیل دوبل، فراهم‌کردن امکان طراحی یک سیستم نگهدارنده منظم و قابل مونتاژ است. گروه صنعتی فایف این محصولات را در کنار اتصالات، پیچ‌ومهره و سایر اجزای سیستم‌های ساپورت ارائه می‌کند تا هماهنگی میان قطعات در زمان نصب بهتر مدیریت شود.

افزایش سطح اتصال: ترکیب دو پروفیل، فضای بیشتری برای نصب اتصالات و اجزای نگهدارنده ایجاد می‌کند.
کاهش عملیات اجرایی: استفاده از سیستم‌های مدولار می‌تواند نیاز به برش‌کاری، جوشکاری و رنگ‌آمیزی در محل را کاهش دهد؛ البته این موضوع به طراحی و روش اجرای پروژه وابسته است.
مقاومت در برابر خوردگی: پوشش‌های گالوانیزه گرم یا سرد، متناسب با مشخصات محصول و شرایط پروژه، برای کاهش اثر رطوبت و خوردگی به کار می‌روند.
هماهنگی با تجهیزات ساپورت: امکان استفاده در کنار براکت‌ها، اتصالات و بست‌های تخصصی، طراحی مسیرهای تأسیساتی را ساده‌تر می‌کند.
قابلیت توسعه و اصلاح: در سیستم‌های مدولار، تغییر مسیر یا اضافه‌کردن اجزای جدید معمولاً بدون تخریب گسترده سازه انجام می‌شود.

راهنمای مهندسی انتخاب و الزامات بارگذاری

برخلاف رویکردهای غیرمهندسی که تناژ نامشخصی را بدون در نظر گرفتن طول دهانه تضمین می‌کنند، تعیین ضخامت و نوع پروفیل دوبل باید مبتنی بر محاسبات سازه‌ای باشد. در فرآیند طراحی ساپورت باید پنج متغیر زیر به‌طور هم‌زمان تحلیل شوند:

۱. فاصله تکیه‌گاه‌ها (Span Length)

با دو برابر شدن طول دهانه، ممان خمشی ناشی از بار گسترده چهار برابر می‌شود. پروفیل دوبل به‌ویژه زمانی توجیه پیدا می‌کند که به‌دلیل تداخل معماری یا نبود سازه بتنی/فلزی در فواصل نزدیک، مجری ناچار به عبور از دهانه‌های بیشتر از ۱.۵ تا ۲.۵ متر باشد.

۲. ضخامت ورق پایه (Sheet Thickness)

پروفیل‌های دوبل فایف عموماً با ورق‌های با ضخامت‌های ۲ و ۲.۵ میلیمتر نورد و مونتاژ می‌شوند. در کاربردهایی نظیر بست‌های لوله‌های بخار یا رایزرهای آتش‌نشانی، ضخامت ۲.۵ میلیمتر بالاترین پایداری را در برابر لهیدگی موضعی لبه‌های شیار فراهم می‌آورد.

۳. ماهیت بارگذاری (استاتیکی، حرارتی و دینامیکی)

بارهایی که در اثر پر و خالی شدن مخازن و لوله‌ها، انبساط و انقباض حرارتی در خطوط آب داغ، یا ضربه قوچ در پمپ‌ها وارد می‌شوند، ماهیت نوسانی دارند. ممان اینرسی بالای پروفیل دوبل، ارتعاشات ارگانیک خط را جذب کرده و مانع از شل شدن تدریجی انکربولت‌ها و اتصالات ساختمانی می‌شود.

۴. بارگذاری جانبی و پایداری لرزه‌ای (Seismic Restraint)

در مناطق با خطر لرزه‌خیزی بالا، ساپورت‌های تأسیساتی باید علاوه بر وزن، نیروهای افقی ناشی از شتاب زلزله را نیز تحمل کنند. مقطع دوبل به دلیل عمق بیشتر، صلبیت فوق‌العاده‌ای در مهاربندی‌های زاویه‌دار (مهاربندهای ۴۵ درجه لرزه‌ای) ارائه می‌دهد.

برای نمونه، در یک موتورخانه مرطوب، انتخاب پوشش مناسب و کنترل جزئیات اتصال اهمیت بیشتری دارد؛ در حالی که در یک فضای داخلی خشک، ممکن است اولویت اصلی، سرعت مونتاژ و آرایش مسیرهای تأسیساتی باشد. ابعاد، ضخامت، طول و ظرفیت باربری باید بر اساس مشخصات فنی محصول و طراحی پروژه تأیید شود.

کاربردهای صنعتی و ساختمانی پروفیل دوبل گالوانیزه

رایزرهای عمودی مرتفع: مهار بارهای کششی و وزنی ستون‌های لوله‌کشی در شفت‌های تأسیساتی ساختمان‌های بلندمرتبه.
پل‌های ارتباطی سینی و نردبان کابل: عبور کابل‌های انتقال برق و دیتا در سوله‌ها، کارخانجات و دیتاسنترها با عرض بیش از ۶۰ سانتیمتر و بارگذاری متراکم.
شاسی‌کشی موتورخانه‌ها: ساخت فریم‌های معلق چندردیفه زیر کلکتورها، بویلرها و لوله‌کشی تجهیزات مرکزی بدون تماس مستقیم با کف بتنی.
ساپورت کانال‌های صنعتی هواساز: مهار تجهیزات سنگین اگزاست‌فن، صداگیرها (سایلنسر) و کانال‌های حجیم در پارکینگ‌های تجاری و تونل‌ها.
اسکلت سبک خورشیدی (سولار استراکچر): ساخت پایه‌ها و بادبندهای مزارع خورشیدی به‌دلیل مقاومت عالی در برابر باد و تابش مستقیم خورشید.

اتصالات و قطعات مکمل در سیستم دوبل

یک پروفیل هر چقدر هم مستحکم باشد، عملکرد آن تابع کارایی اجزای رابط است. مقطع دوبل فایف سازگاری کاملی با قطعات استاندارد سیستم‌های مدولار دارد:

مهره‌های واشردار فنری (Channel Spring Nut): دارای دندانه‌های عاج‌دار فولادی سخت‌کاری‌شده که پس از ورود به شیار و چرخش ۹۰ درجه، درون لبه‌های دندانه‌دار پروفیل قفل می‌شوند.

صفحات اتصال و براکت‌های چندمنظوره: براکت‌های L شکل، T شکل و زانویی‌های تقویتی که با پیچ‌های استاندارد M10 یا M12 به دو طرف پروفیل بسته می‌شوند.

بیس‌پلیت‌های کف (Base Plates): صفحات مستحکم پایینی جهت مهار بولت‌های کاشتنی در کف بتنی موتورخانه و جلوگیری از واژگونی ستون‌ها.

بست‌های روکش‌دار EPDM: مهار ارتعاشات صوت و جلوگیری از سایش گالوانیکی بین لوله و مقطع پروفیل.

فرآیند تأمین پروفیل دوبل از گروه صنعتی فایف

مجتمع تولیدی فایف برای پاسخ‌گویی به نیاز پروژه‌های ساخت‌وساز صنعتی، پروفیل‌ها و اجزای مکمل سیستم‌های ساپورت را در زنجیره تأمین خود ارائه می‌دهد. مسیر پیشنهادی تأمین به شکل زیر است:

بررسی نقشه، کاربری و شرایط محیطی پروژه
تعیین نوع پروفیل، پوشش و اتصالات مکمل
اعلام مشخصات فنی، مقدار موردنیاز و زمان‌بندی تأمین
تولید یا آماده‌سازی سفارش مطابق مشخصات تأییدشده
هماهنگی ارسال و ارائه راهنمایی فنی برای نصب

زمان تحویل به موجودی، مقدار سفارش، مشخصات محصول و برنامه تولید وابسته است. برای دریافت مشاوره فنی، کاتالوگ محصولات و استعلام قیمت پروژه‌ای با کارشناسان گروه صنعتی فایف تماس بگیرید.

پرسش‌هایی که پیش از سفارش باید بررسی شوند

آیا پروفیل دوبل برای همه پروژه‌ها مناسب است؟ خیر. انتخاب آن باید با توجه به بار، دهانه، نوع اتصال و شرایط محیطی انجام شود. در برخی کاربردهای سبک، پروفیل منفرد گزینه کافی و اقتصادی‌تری است.

آیا امکان استفاده در فضای باز وجود دارد؟ استفاده در فضای باز به نوع پوشش، میزان رطوبت، تماس با عوامل خورنده و جزئیات نگهداری بستگی دارد. مشخصات پوشش باید پیش از سفارش با شرایط پروژه تطبیق داده شود.

آیا پروفیل دوبل به‌تنهایی یک سیستم کامل ساپورت است؟ خیر. برای اجرای ایمن، انتخاب اتصالات، بست‌ها، انکربولت‌ها و روش مهاربندی نیز باید در طراحی پروژه بررسی شود.

خرید پروفیل دوبل برای پروژه‌های صنعتی و ساختمانی

پروفیل دوبل زمانی بهترین کارایی را دارد که انتخاب آن بر اساس محاسبات، شرایط نصب و هماهنگی با سایر اجزای سیستم انجام شود. گروه صنعتی فایف با تکیه بر تجربه فعالیت از سال ۱۳۷۰ و توسعه تجهیزات و توان تولیدی در سال ۱۴۰۲، برای پروژه‌های بازار داخلی و نیازهای صادراتی، راهکار تأمین متناسب با مشخصات فنی ارائه می‌دهد.

برای آشنایی با محصولات و خدمات، به گروه صنعتی فایف مراجعه کنید و برای دریافت مشاوره فنی و استعلام قیمت با کارشناسان فروش در ارتباط باشید.

توضیحات تکمیلی

نوع محصول	پروفیل دوبل 2142, پروفیل دوبل 4182

محصولات مرتبط

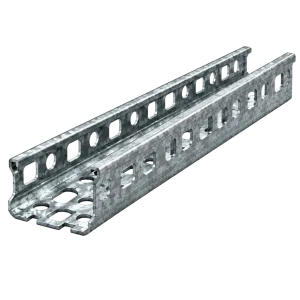

پروفیل ایزی فیکس (EasyFix) گالوانیزه؛ راهنمای جامع مشخصات، کاربرد و خرید
