اتصالات سینی کابل مجموعهای از قطعات فلزی هستند که بدون آنها نصب هیچ مسیر کابلکشی امکانپذیر نیست. رابط ،زانویی، سهراهی، تبدیل، ساپورت و براکت هر کدام وظیفهای مشخص دارند؛ از اتصال دو سینی در امتداد مستقیم گرفته تا تغییر جهت، انشعاب، تغییر عرض و انتقال بار به سازه. انتخاب نادرست هر یک از این قطعات میتواند منجر به لقی اتصال، خوردگی زودهنگام یا ناپایداری مکانیکی در پروژه شود.
در این صفحه انواع اتصالات سینی کابل، مشخصات ابعادی، مکانیزم نصب، جنس و پوشش و معیارهای انتخاب را بهصورت فنی بررسی میکنیم.
سینی کابل به تنهایی یک مسیر کابلکشی ایجاد نمیکند؛ این اتصالات هستند که سینیها را به هم وصل میکنند، مسیر را در نقاط تغییر جهت هدایت میکنند و وزن کابلها را به سازه منتقل میکنند. در یک پروژه صنعتی یا ساختمانی، کیفیت اتصالات حتی مهمتر از کیفیت خود سینی است؛ چون اتصالات نقاط بحرانی مسیر هستند.
گروه صنعتی فایف اتصالات سینی کابل را با پوششهای گالوانیزه گرم و سرد، متناسب با مشخصات فنی هر پروژه تولید میکند. برای مشاهده محصولات مرتبط به دسته سینی و نردبان کابل مراجعه کنید.
هر اتصال برای بخشی از مسیر کابلکشی طراحی شده است. پیش از خرید، نقشه مسیر، عرض و ارتفاع سینی، نوع کابل و روش نصب باید مشخص شود.
| نوع اتصال | کاربرد اصلی | نکته فنی مهم |
|---|---|---|
| رابط بغل‌بند | اتصال دو سینی در مسیر مستقیم | عرض مقطع رابط باید ۱ تا ۲ میلیمتر کمتر از ابعاد داخلی سینی باشد |
| رابط کفی | اتصال از زیر سینی | زیر سینی قرار میگیرد؛ مناسب جایی که دسترسی به بغل سینی محدود است |
| رابط قابل تنظیم | اتصال در زوایای مختلف عمودی و افقی | امکان تغییر جهت ملایم در هر دو صفحه بدون نیاز به زانویی |
| زانویی افقی ۴۵° و ۹۰° | تغییر جهت در یک تراز | زاویه ۴۵° برای مسیرهای مورب، ۹۰° برای پیچ تیز کنج دیوار |
| زانویی عمودی داخلی | تغییر ارتفاع با خم رو به داخل | کابل روی شعاع داخلی قرار میگیرد؛ شعاع خم مجاز کابل را کنترل کنید |
| زانویی عمودی خارجی | تغییر ارتفاع با خم رو به خارج | فضای بیشتری برای کابلهای با شعاع خم بالا |
| زانویی قابل تنظیم متحرک | تغییر زاویه انعطاف‌پذیر در مسیرهای نامنظم | مناسب وقتی زاویه دقیق در مرحله طراحی مشخص نیست |
| سهراهی | انشعابگیری از مسیر اصلی | عرض شاخه فرعی باید متناسب با تعداد کابلهای انشعابی انتخاب شود |
| چهارراهی | انشعاب در دو طرف مسیر اصلی | در اتاقهای برق و رایزرهای پیچیده کاربرد دارد |
| تبدیل مستقیم | اتصال دو سینی با عرض متفاوت در یک امتداد | کاهش یا افزایش عرض باید در جهت صحیح نقشه باشد |
| تبدیل راست / چپ | تغییر عرض با انحراف جانبی | جهت انحراف با نقشه مسیر تطبیق داده شود |
| ساپورت دیواری | اتصال سینی به دیوار | فاصله ساپورت‌ها بر اساس وزن کابل و دهانه آزاد محاسبه شود |
| ساپورت سقفی / آویز | نگهداری سینی از سقف | مدل‌های قابل تنظیم ارتفاع برای تراز کردن مسیرهای موازی مناسب‌اند |
| ساپورت چندطبقه | مدیریت چند مسیر در فضای محدود | فاصله عمودی طبقات باید دسترسی به کابلها را ممکن کند |
| براکت | قطعه مکمل ساپورت | با ساپورت شکل L می‌سازد و نقطه اتصال به دیوار یا سازه را محکم‌تر میکند |
| درب / کاور | پوشش و محافظت مکانیکی مسیر | در فضاهایی که احتمال ضربه یا نفوذ گردوغبار وجود دارد ضروری است |
| پیچ و مهره | اتصال تمام قطعات | پیچ کلهقارچی برای اتصال رابط به لبه سینی و پیچ اتاقی برای سایر اتصالات |
| راد تمام‌رزوه | ساخت آویز سقفی | با مهره از دو طرف قابل تنظیم است؛ جنس گالوانیزه برای فضای روباز |
| سی‌چنل | ساخت سیستم آویز و مدولار | پروفیل فلزی برای نگهداری چند سینی یا لوله در یک سازه مشترک |
رابط سینی کابل برای افزایش طول مسیر و اتصال دو سینی در امتداد مستقیم استفاده میشود. نکته فنی کلیدی در انتخاب
رابط این است: عرض مقطع رابط باید ۱ تا ۲ میلیمتر کمتر از ابعاد داخلی سینی باشد تا به راحتی درون سینی قرار بگیرد و بتوان آن را به لبه دیواره پیچ کرد. ارتفاع رابط نیز باید با ارتفاع دیواره سینی برابر باشد.
طول رابطها کوتاهتر از طول استاندارد سینی است؛ به همین دلیل پس از نصب، فضایی در کف سینی بدون پوشش باقی می‌ماند. این فضای باز، امکان ورود کابلهای جدید به مسیر را در آینده فراهم میکند.
هر انتهای رابط بغل‌بند به دیواره داخلی یکی از دو سینی پیچ میشود. این مدل برای اتصال سینی‌های هم‌عرض در خط مستقیم مناسب است و پرکاربردترین نوع رابط در پروژههای صنعتی و ساختمانی است.
رابط کفی زیر سینی قرار میگیرد و دهانه ورودی و خروجی دو سینی را از پایین به هم وصل میکند. این مدل در جاهایی کاربرد دارد که دسترسی به دیواره جانبی سینی برای نصب رابط بغل‌بند محدود باشد.
رابط قابل تنظیم با پیچ و مهره در هر زاویه‌ای، هم بهصورت عمودی و هم افقی قابل نصب است. بعد از نصب این رابط ،میتوان سینی را به بالا یا پایین تغییر جهت داد. این مدل در مسیرهایی که تغییر ارتفاع تدریجی دارند یا زاویه دقیق در فاز طراحی مشخص نیست، کاربرد دارد.
زانویی افقی برای تغییر جهت مسیر در یک تراز استفاده میشود. زاویه ۹۰ درجه برای پیچهای تیز در کنج دیوار و زاویه ۴۵ درجه برای مسیرهایی که انحراف ملایمتری دارند مناسب است.
زمانی که مسیر کابلکشی باید ارتفاع را تغییر دهد، از زانوی عمودی استفاده میشود. در زانوی عمودی داخلی، کابلها روی شعاع داخلی (کوچکتر) قوس قرار میگیرند؛ قبل از نصب این مدل، حداقل شعاع خم مجاز کابل را از مشخصات فنی کابل استخراج کنید تا آسیب به عایق رخ ندهد. در زانوی عمودی خارجی، کابل روی شعاع بیرونی (بزرگتر) قرار میگیرد و فشار مکانیکی کمتری به کابل وارد میشود؛ این مدل برای کابلهای با قطر زیاد یا شعاع خم محدود مناسبتر است.
این مدل محور لولایی دارد و زاویه را از صفر تا ۹۰ درجه تنظیم میکند. در پروژههایی که زاویه تغییر جهت در مرحله طراحی دقیقاً مشخص نشده یا ساختمان انحراف اجرایی دارد، این زانوی قابل تنظیم متحرک زمان و هزینهای که برشکاری و سفارش زانوی با زاویه ثابت میبرد را حذف میکند.
سه راهی برای انشعابگیری از مسیر اصلی طراحی شده است. شاخه فرعی معمولاً عمود بر مسیر اصلی قرار میگیرد .
هنگام انتخاب، عرض شاخه فرعی را با تعداد کابلهایی که از آن عبور میکنند تطبیق دهید؛ عرض کمتر از نیاز باعث تراکم کابل و گرمای اضافی میشود.
چهارراهی در دو طرف مسیر اصلی انشعاب ایجاد میکند و در اتاقهای برق و رایزرهای با تراکم بالا کاربرد دارد. دقت کنید که در محل چهارراهی، وزن کابلهای چهار شاخه به یک نقطه منتقل میشود؛ ساپورت گذاشتن در نزدیکترین فاصله ممکن به محل اتصال ضروری است.
تبدیل سینی برای تغییر عرض مسیر در نقاطی که تعداد کابلها افزایش یا کاهش مییابد به کار میرود.
ساپورت وزن سینی و کابل را به دیوار یا سقف منتقل میکند. فاصله بین دو ساپورت متوالی (دهانه آزاد) مهمترین عامل در پایداری مکانیکی مسیر است؛ این فاصله بر اساس عرض سینی، ضخامت ورق و وزن کابل محاسبه میشود و معمولاً بین ۱.۵ تا ۳ متر توصیه میشود.
| نوع ساپورت | کاربرد | نکته اجرایی |
|---|---|---|
| ساپورت دیواری | نگهداری سینی به دیوار | فاصله ساپورت‌ها را بر اساس بار کابل و دهانه آزاد محاسبه کنید |
| ساپورت سقفی (آویز) | تعلیق سینی از سقف | مدل قابل تنظیم ارتفاع برای تراز کردن مسیرهای موازی مناسبتر است |
| ساپورت چندطبقه | مدیریت چند مسیر در فضای محدود | فاصله عمودی طبقات باید امکان کشیدن و جایگذاری کابل را فراهم کند |
| براکت | قطعه مکمل ساپورت دیواری | با ساپورت شکل L می‌سازد؛ اتصال محکم‌تر به دیوار یا سازه |
| راد تمام‌رزوه | ساخت آویز سقفی | با مهره از دو طرف تنظیم ارتفاع میشود؛ در فضای روباز از جنس گالوانیزه استفاده کنید |
| سی‌چنل | سیستم آویز مدولار | پروفیل فلزی برای نگهداری همزمان چند سینی یا لوله روی یک سازه مشترک |
در فضاهایی که احتمال ضربه مکانیکی، تجمع گردوغبار، یا دسترسی غیرمجاز به کابلها وجود دارد، نصب درب یا کاور روی سینی ضروری است. کاور معمولاً با کلیپس یا پیچ روی لبه سینی ثابت میشود و در هنگام تعمیر یا افزودن کابل جدید به راحتی جدا میشود.
| جنس / پوشش | ویژگی اصلی | محیط مناسب | نکته |
|---|---|---|---|
| فولاد گالوانیزه سرد | پوشش روی الکترولیتی نازک | داخلی، خشک، کم‌رطوبت | مقرون‌به‌صرفه برای ساختمانهای اداری و تجاری |
| فولاد گالوانیزه گرم | پوشش روی ضخیم غوطه‌وری | صنعتی، نیمه‌روباز، مرطوب | مقاومت بالا در برابر خوردگی؛ انتخاب اول برای پتروشیمی و پروژههای ساحلی |
| استنلس استیل ۳۰۴ | ضدزنگ پایه | صنایع غذایی، دارویی، بهداشتی | مقاوم در برابر شست‌وشوی مکرر و مواد پاک‌کننده |
| استنلس استیل ۳۱۶ | ضدزنگ با مولیبدن | محیط دریایی، اسیدی، خورنده | بهترین گزینه برای محیطهای با کلرید بالا |
| آلومینیوم | سبک، خوداکسیدشونده | اتاقهای کنترل، صنایع الکترونیک | وزن پایین؛ مناسب جایی که بار سازه‌ای محدودیت دارد |
| پودر اپوکسی (رنگ) | پوشش رنگی برای محیط بسته | اداری، تجاری | فقط برای محیط بسته؛ مقاومت خوردگی کمتر از گالوانیزه |
گام اول: نوع پروژه و شرایط محیطی
در پروژههای صنعتی سنگین یا محیطهای روباز از گالوانیزه گرم یا استنلس استیل استفاده کنید. در ساختمانهای اداری و تجاری داخلی، گالوانیزه سرد یا پودر اپوکسی کافی است.
گام دوم: خواندن نقشه مسیر
پیش از سفارش، تمام نقاط تغییر جهت (افقی، عمودی)، انشعاب‌ها و تغییر عرض را روی نقشه شناسایی کنید. خطای رایج این است که تعداد زانویی و سهراهی دست کم گرفته میشود و پروژه در حین اجرا متوقف میشود.
گام سوم: محاسبه بار و تعیین فاصله ساپورت
وزن کابلهای داخل سینی را برآورد کنید (معمولاً سازنده کابل جدول وزن در متر دارد) و بر اساس آن فاصله ساپورت را تعیین کنید. سینی گشاد با ساپورت کم‌تراکم باعث افتادگی وسط دهانه و آسیب به کابل میشود.
گام چهارم: هماهنگی ابعاد رابط با سینی
قبل از خرید رابط، ابعاد داخلی سینی را اندازه بگیرید. عرض مقطع رابط باید ۱ تا ۲ میلیمتر از ابعاد داخلی کوچکتر باشد تا بدون اصطکاک جای بگیرد.
گام پنجم: انتخاب پیچ و مهره مناسب
برای اتصال رابط به لبه سینی از پیچ کلهقارچی استفاده کنید. جنس پیچ باید با جنس سینی همخوانی داشته باشد؛ ترکیب پیچ آهنی روی سینی استنلس یا آلومینیوم میتواند خوردگی گالوانیک ایجاد کند و اتصال را در طول زمان تضعیف کند. برای محیطهای مرطوب و روباز، پیچ و مهره گالوانیزه یا استنلس استیل انتخاب کنید.
گام ششم: بررسی یکپارچگی نظام ارت
در سیستم‌های الکتریکی که سینی کابل به محافظ عمل میکند، رابطهای ساده ممکن است مقاومت الکتریکی کافی در محل اتصال ایجاد نکنند. در این موارد از رابطهای مخصوص ارت (با واشر دندانه‌دار) یا سیم اتصال ارت جداگانه در کنار رابط استفاده کنید.
گروه صنعتی فایف اتصالات سینی کابل را در انواع گالوانیزه سرد، گالوانیزه گرم و سایر پوشش‌ها برای پروژههای صنعتی، ساختمانی و نفت و گاز تولید میکند. برای دریافت مشاوره فنی رایگان، مشخصات ابعادی دقیق یا استعلام قیمت با تیم فروش فایف تماس بگیرید.

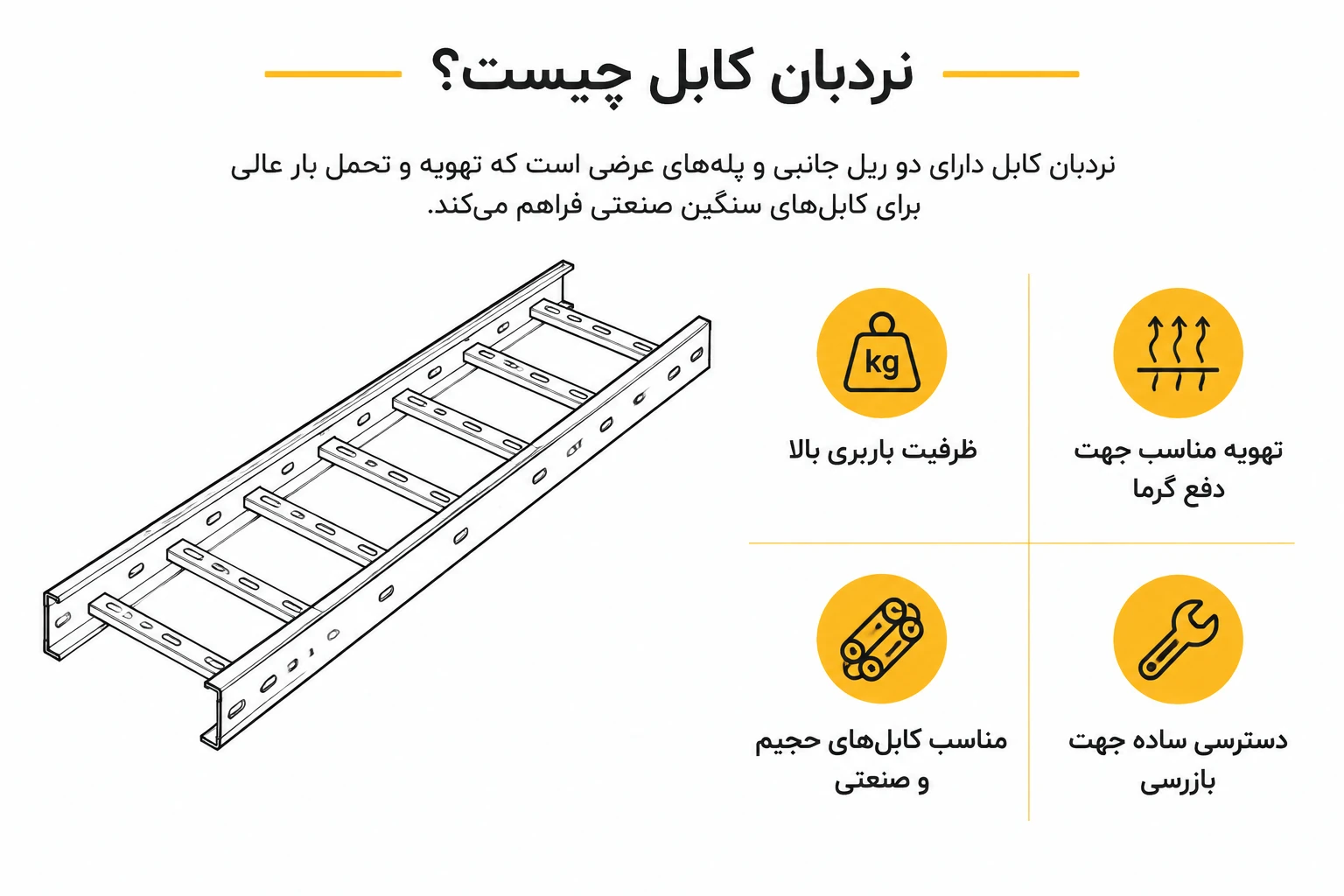

اتصالات نردبان کابل قطعاتی هستند که بخش‌های مختلف مسیر کابلکشی را به هم متصل میکنند. هر تغییر جهت، انشعاب یا پیوند در مسیر نردبان کابل نیاز به یک اتصال مناسب دارد؛ انتخاب اشتباه در این مرحله میتواند ایمنی سازه، تداوم الکتریکی و عمر مفید کل سیستم را به خطر بیندازد.
در این صفحه انواع اتصالات، مشخصات فنی، استاندارد IEC 61537 و راهنمای نصب را بهصورت کامل بررسی میکنیم.
رابط قطعه‌ای است که دو شاخه نردبان کابل را در راستای طولی به هم وصل میکند. برای هر اتصال دو رابط (یکی برای هر طرف) استفاده میشود.
رابطها به دو نوع اصلی تقسیم می‌شوند:
رابط ثابت (Fixed Coupler)
در خط مستقیم استفاده میشود و زاویه‌ای برابر صفر درجه دارد. مناسب برای محیطهای صنعتی، کارگاه‌ها و دفاتر اداری با مسیر کابلکشی یکنواخت.
رابط متحرک (Adjustable Coupler)
امکان تنظیم زاویه اتصال را فراهم میکند. بسته به مشخصات فنی محصول، زوایایی در حدود ۱۵ تا ۲۵ درجه قابل تنظیم هستند. این نوع رابط در دیتاسنترها، سرورروم‌ها و فضاهایی که مسیر کابلکشی دارای انحراف جزئی است، کاربرد دارد.
| ویژگی | رابط ثابت | رابط متحرک |
|---|---|---|
| زاویه اتصال | صفر درجه | قابل تنظیم (طبق مشخصات محصول) |
| کاربرد اصلی | کارگاه، دفتر، صنعت | دیتاسنتر، سرورروم، مسیرهای منحرف |
| قابلیت تنظیم | ندارد | دارد |
| نصب | سریع‌تر | نیاز به تنظیم قبل از محکم‌کردن |
برای تغییر جهت ۹۰ درجه در صفحه افقی استفاده میشود. معمولاً در زوایای استاندارد ۳۰، ۴۵، ۶۰ و ۹۰ درجه تولید میشود و باید با عرض نردبان کابل سازگار باشد.
تغییر جهت در صفحه عمودی را ممکن میکند. دو نوع دارد:
انتخاب بین این دو به شکل مسیر نصب و موقعیت قفسه در فضا بستگی دارد.
در نقاطی که مسیر کابلکشی به سه شاخه تقسیم میشود به کار میرود. سه‌راهی‌ها باید با عرض هر سه شاخه هماهنگ باشند.
برای تقاطع چهار مسیر کابلکشی در یک نقطه استفاده میشود. در پروژههای بزرگ صنعتی و ساختمانهای اداری پرکاربرد است.
وقتی عرض نردبان کابل در ادامه مسیر تغییر میکند، تبدیل عرض این دو اندازه را به هم متصل میکند. استفاده از تبدیل عرض به‌جای اتصال مستقیم دو نردبان با عرض متفاوت، ایمنی و استحکام سازه را حفظ میکند.
آفست برای ایجاد ارتفاع‌اختلاف بین دو قسمت از مسیر کابلکشی در حین حفظ جهت موازی استفاده میشود؛ برای مثال، وقتی مسیر نردبان باید از روی یک مانع عبور کند یا ارتفاع نصب در ادامه مسیر تغییر میکند.
پوشش سطحی تعیین‌کننده مقاومت اتصال در برابر خوردگی و عمر مفید آن در شرایط محیطی متفاوت است.
گالوانیزه سرد (Electro Galvanized)
لایه‌ای نازک از روی که با فرآیند الکتروشیمیایی اعمال میشود. مناسب برای محیطهای داخلی و خشک با رطوبت پایین.
گالوانیزه گرم (Hot-Dip Galvanized)
فرو بردن قطعه در حمام روی مذاب؛ لایه‌ای ضخیم و یکنواخت ایجاد میکند. مناسب برای محیطهای صنعتی، فضای باز، رطوبت بالا، مجاورت با مواد شیمیایی و سواحل.
استنلس استیل (Stainless Steel)
بالاترین مقاومت در برابر خوردگی. برای صنایع غذایی، دارویی، پتروشیمی و محیطهای با مواد خورنده شدید انتخاب میشود.
انتخاب پوشش را با توجه به طبقه‌بندی محیطی پروژه، نه فقط قیمت، انجام دهید.
استاندارد بین‌المللی IEC 61537 الزامات فنی سیستم‌های نردبان کابل و متعلقات آن را تعریف میکند. مهمترین موارد مرتبط با اتصالات:
هنگام خرید، گواهی انطباق با IEC 61537 را از تأمین‌کننده بخواهید.
پیش از سفارش، نقشه مسیر کابلکشی را با تمام تغییر جهت‌ها، انشعاب‌ها و ارتفاع‌اختلاف‌ها رسم کنید. این کار از خرید اتصالات اشتباه جلوگیری میکند و برآورد دقیقی از تعداد هر نوع اتصال به دست می‌دهد.
هر بند نردبان کابل از دو طرف (دو پل طولی) نیاز به رابط دارد. استفاده از یک رابط به‌جای دو عدد، استحکام و تداوم الکتریکی را کاهش می‌دهد.
پیچ و مهره‌های اتصال باید با ضخامت نردبان و نوع پوشش هماهنگ باشند. سایز پیچ بسته به نوع محصول متفاوت است؛ مشخصات فنی سازنده را پیش از نصب بررسی کنید. پیچ‌ها را بدون تأخیر پس از تنظیم موقعیت محکم کنید تا از لقی بعدی جلوگیری شود.
پس از نصب، با مالتی‌متر از اتصال الکتریکی پیوسته بین تمام قطعات اطمینان حاصل کنید. این گام در پروژههای با ولتاژ بالا الزامی است.

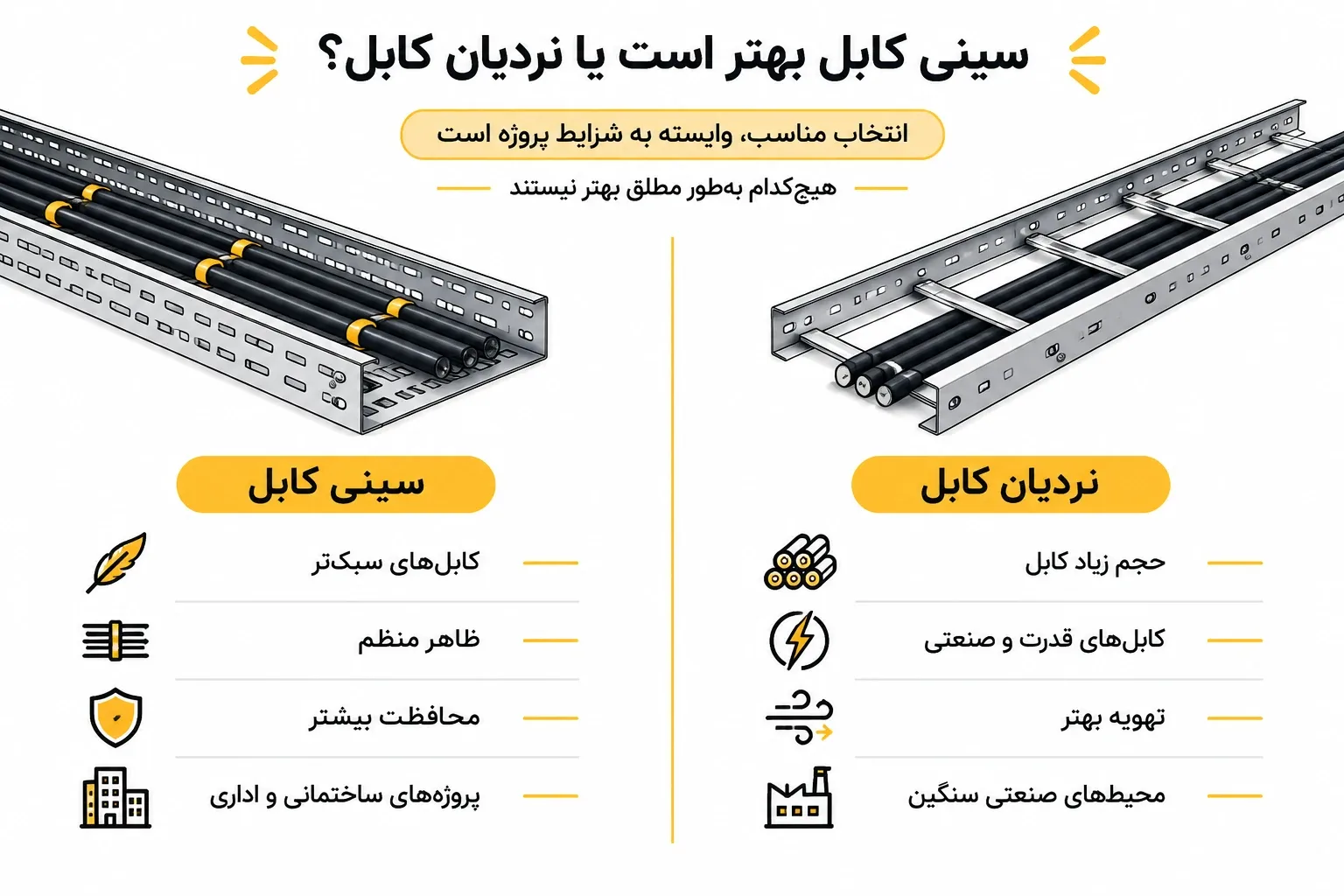

| ویژگی | اتصالات نردبان کابل | اتصالات سینی کابل |
|---|---|---|
| ظرفیت باربری | بالاتر (مناسب کابلهای سنگین) | پایین‌تر (مناسب کابلهای سبک تا متوسط) |
| تهویه | باز؛ جریان هوا آزاد است | بسته یا نیمه‌باز |
| استاندارد | IEC 61537 | IEC 61537 |

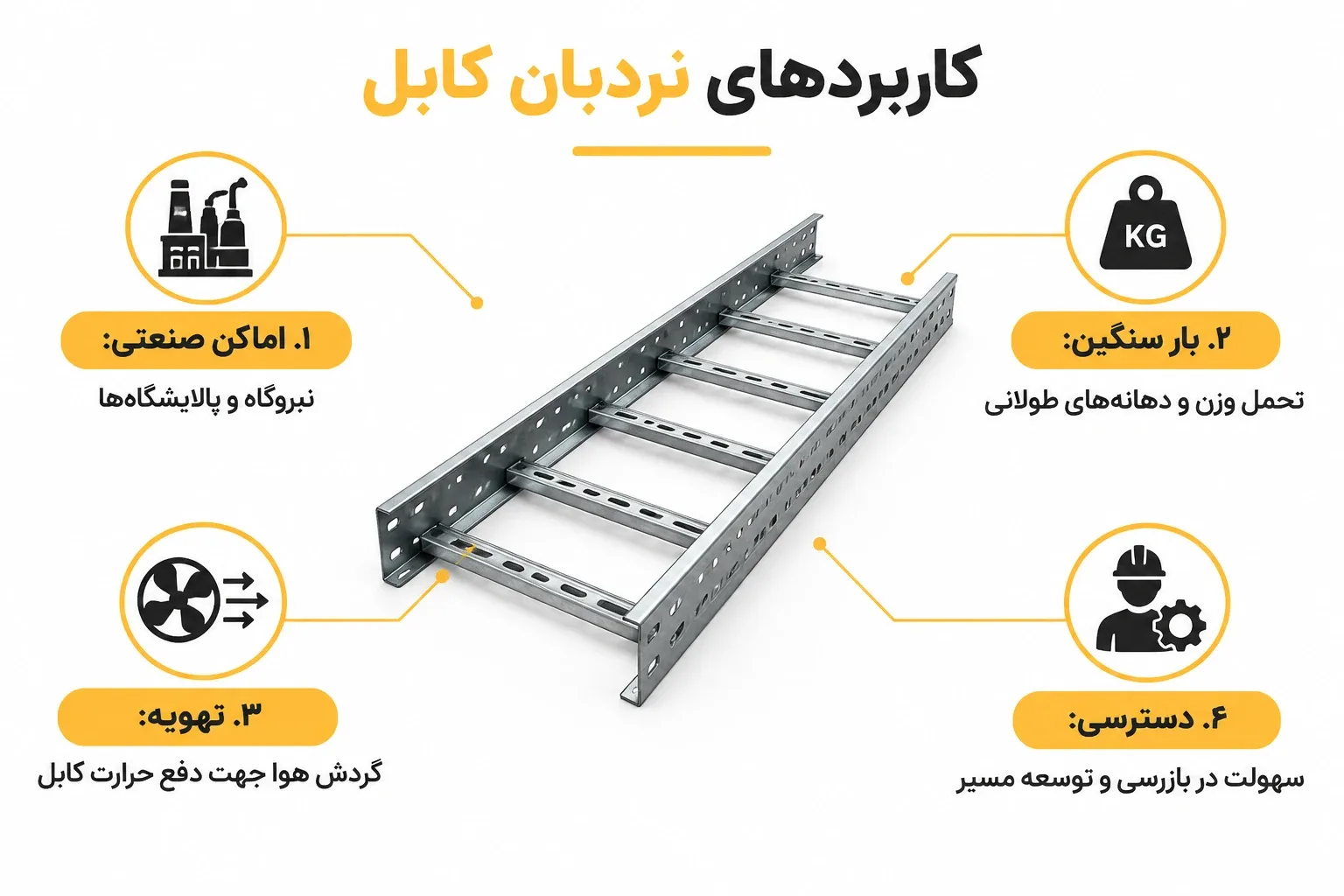

| کاربرد اصلی | صنعت، نیروگاه، پتروشیمی | ساختمان، اداری، دیتاسنتر |
| وزن اتصالات | سنگین‌تر | سبک‌تر |
| قابلیت بازرسی کابل | آسان (کابل دیده میشود) | محدودتر |
برای اطلاعات بیشتر درباره اتصالات سینی کابل، صفحه اتصالات سینی کابل؛ انواع، مشخصات فنی و راهنمای کامل انتخاب را ببینید.
انتخاب نوع اتصال به چهار عامل بستگی دارد:
۱. نوع تغییر جهت مسیر
۲. تعداد انشعاب
۳. تغییر عرض مسیر
اگر عرض نردبان در ادامه مسیر کاهش یا افزایش مییابد، از تبدیل عرض استفاده کنید.
۴. شرایط محیطی
پوشش سطحی را بر اساس طبقه‌بندی محیطی پروژه انتخاب کنید، نه صرفاً بر اساس قیمت.
برای انتخاب صحیح بین نردبان و سینی کابل، صفحه سینی و نردبان کابل را مطالعه کنید.
در یک پروژه صنعتی، وقتی بعد از چند ماه سینی‌های کابل شروع به افتادگی میکنند، معمولاً مشکل از جای دیگری است — نه از سینی، بلکه از ساپورت‌هایی که اشتباه انتخاب یا اجرا شده‌اند.
در پروژههای ساختمانی، صنعتی، بیمارستانی و نفت و گاز، اجرای اصولی و استاندارد سیستم‌های مدیریت کابل بدون استفاده از نگه‌دارنده‌های مقاوم امکانپذیر نیست. ساپورت سینی کابل (Cable Tray Support) ساختاری مهندسی‌شده و متشکل از پروفیل‌ها، براکت‌ها و اتصالات مکانیکی است که وظیفه نگهداری، تثبیت و انتقال بار وزنی کابلها و سینی کابل گالوانیزه به سازه اصلی (سقف، دیوار یا کف) را بر عهده دارد.
انتخاب ناصحیح یا اجرای غیراصولی ساپورت‌ها میتواند منجر به دفرمه‌شدن سینیها، افتادگی مسیر (Sagging)، آسیب به عایق کابلها و حتی ریزش خطوط تاسیساتی شود. در این مقاله به بررسی جامع انواع ساپورت سینی کابل، استانداردهای بارگذاری، نحوه تعیین فاصله نصب و مزایای سیستم‌های پیش‌ساخته مدولار می‌پردازیم.
کابلهای برق و مخابرات پس از جای‌گیری درون سینی و اتصالات آن، وزن قابل‌توجهی پیدا میکنند. وظیفه اصلی سیستم ساپورتینگ تنها مهار بار استاتیکی کابلها نیست؛ بلکه مهار نیروهای دینامیکی، ارتعاشات محیطی، اثرات انبساط حرارتی و مهار بارهای جانبی (مانند باد و زلزله بر اساس آیین‌نامه‌ها) را نیز شامل میشود.
سیستم ساپورتینگ مطمئن فواید زیر را به همراه دارد:
رایج‌ترین شیوه در راهروهای تاسیساتی و پارکینگ‌ها است. این نوع به دو شکل اجرا میشود:
در صورتی که سینی کابل در مجاورت دیوار یا ستون‌های بتنی و فلزی قرار داشته باشد، از بازوهای کنسولی (Cantilever Arm) استفاده میشود. استفاده از این مدل به همراه اتصالات سینی کابل مناسب، امکان دسترسی کامل و آزاد به یک وجه سینی را برای کابل‌کشی‌های مرحله‌ای مهیا می‌سازد.
هنگامی که تفکیک خطوط برق قدرت، فرمان و دیتا الزامی باشد، از ساپورت‌های چند طبقه استفاده میشود. در این سیستم معمولاً در طبقات پایین‌تر کابلهای سنگین‌تر و روی نردبان کابل گالوانیزه و در طبقات بالاتر کابلهای حساس‌تر قرار داده می‌شوند.
| نوع ساپورت | محل نصب پیشنهادی | ظرفیت باربری | دسترسی هنگام کابلکشی | کاربرد اصلی |
|---|---|---|---|---|
| سقفی تک‌راد | سقف‌های کاذب و بتنی | سبک (تا ۳۰ kg/m) | متوسط | کابلهای شبکه، کنترل و ساختمانهای اداری |
| سقفی U شکل (دو راد) | سقف سوله و رایزرها | سنگین (تا ۱۵۰ kg/m) | عالی | سینی‌های عریض، موتورخانه‌ها و کارخانجات |
| دیواری / کنسولی | دیوار و ستون فلزی | متوسط تا سنگین | فوق‌العاده راحت | تونل‌های تاسیساتی، راهروها و اتاقهای برق |
| زمینی (Floor Stand) | کف موتورخانه و اتاق ترانس | بسیار سنگین | عالی | مسیرهای خروجی تابلوهای توزیع و کابلهای فشار قوی |
| چند طبقه مدولار | شفت‌ها و شریان‌های اصلی | بسیار بالا | خوب | پروژههای بزرگ صنعتی و تفکیک جریان‌های ضعیف و قوی |
یک سیستم کامل فقط به براکت محدود نمی‌شود. برای طراحی و اجرای صحیح، معمولا اجزای زیر بررسی می‌شوند:
| جزء سیستم | کاربرد | نکته انتخاب |
|---|---|---|
| پروفیل فولادی | تشکیل قاب و انتقال بار | مقطع و ضخامت باید با بار پروژه هماهنگ باشد. |
| براکت | ایجاد تکیه‌گاه برای سینی | طول براکت باید با عرض سینی و فضای نصب متناسب باشد. |
| راد رزوه‌ای | آویز کردن ساپورت از سقف | ظرفیت باربری و روش مهار به سقف اهمیت دارد. |
| انکر و اتصالات سازه‌ای | اتصال سیستم به بتن یا سازه | نوع اتصال به جنس و شرایط سازه پایه وابسته است. |
| پیچ، مهره و واشر | مونتاژ قطعات | سازگاری ابعادی و مقاومت در برابر خوردگی باید بررسی شود. |
گروه صنعتی فایف، سیستم‌های ساپورت مدولار و اتصالات پیش‌ساخته تاسیسات را با هدف کاهش عملیات کارگاهی و ساده‌تر شدن فرآیند نصب عرضه میکند. مزیت‌های این روش در بسیاری از پروژهها شامل موارد زیر است:
با این حال، میزان باربری، فاصله بین ساپورت‌ها و نوع اتصال باید برای هر پروژه بهصورت جداگانه محاسبه شود. پوشش گالوانیزه نیز جایگزین طراحی مناسب، نصب صحیح و بازرسی دوره‌ای نیست.
برای انتخاب محصول، ابتدا اطلاعات مسیر و بارگذاری را جمع‌آوری کنید. سپس نوع سیستم نگهدارنده را بر اساس شرایط واقعی نصب مشخص کنید.
برای مثال، در یک موتورخانه مرطوب، انتخاب پوشش مقاوم در برابر خوردگی و اتصال سازگار با بتن اهمیت بیشتری دارد. در یک رایزر پرتراکم نیز استفاده از ساپورت چندطبقه میتواند فضای نصب را بهتر مدیریت کند؛ البته ظرفیت سازه و دسترسی برای تعمیرات باید در طراحی لحاظ شود.
استانداردهای مرتبط با سینی کابل و نگهدارنده آن، الزامات مربوط به طراحی، بارگذاری، نصب، فاصله تکیه‌گاه‌ها و حفاظت در برابر خوردگی را پوشش می‌دهند. در پروژههای داخلی، علاوه بر مشخصات فنی کارفرما و نقشه‌های اجرایی، باید ضوابط برق ساختمان و الزامات ایمنی پروژه نیز بررسی شود. ارجاع به استانداردهایی مانند NEMA در برخی پروژهها ممکن است در اسناد فنی درج شود، اما انتخاب استاندارد نهایی باید بر اساس مشخصات قرارداد و کاربری پروژه انجام گیرد.
نصب ساپورت بدون بررسی سازه پایه میتواند باعث تغییر شکل، جداشدگی اتصال یا افزایش بار موضعی شود. بنابراین اجرای نهایی باید توسط نیروی فنی و مطابق نقشه‌های تاییدشده انجام شود.
فاصله بین دو ساپورت متوالی مطابق استاندارد NEMA VE 2 و IEC 61537 بر اساس عمق و عرض سینی، ضخامت ورق و وزن کابلها تعیین می‌گردد. رعایت این فواصل ضامن جلوگیری از افتادگی مسیر است:
امروزه استفاده از ساپورت‌های سنتی (ساخته‌شده از نبشی و ناودانی جوشکاری‌شده در کارگاه) به دلیل معایب فنی منسوخ شده و جای خود را به سیستم‌های مدولار گالوانیزه داده است:
| شاخص ارزیابی | سیستم ساپورت مدولار صنعتی (فایف) | ساپورت سنتی کارگاهی (جوشی) |
|---|---|---|
| نحوه مونتاژ | کاملاً پیچ‌ومهره‌ای بدون عملیات گرم | نیازمند برشکاری، سنگ‌زنی و جوشکاری در محل |
| پوشش ضدخوردگی | گالوانیزه گرم / فابریک یکدست کارخانه‌ای | آسیب‌دیدگی پوشش در محل جوش و خطر زنگ‌زدگی سریع |
| سرعت و ایمنی اجرا | سرعت بسیار بالا با کمترین خطر ایمنی (HSE) | کند، زمان‌بر و دارای خطرات آتش‌سوزی در کارگاه |
| انعطاف و تغییرات | قابلیت رگلاژ، بازکردن و جابه‌جایی سریع | تخریب کامل، نیاز به برشکاری مجدد و ضایعات بالا |
| محاسبات مهندسی | دارای جداول باربری مشخص و آزمون‌شده | نامشخص بودن ظرفیت نهایی و رفتار لرزه‌ای سازه |
برای انتخاب بهینه‌ترین ساپورت و دریافت استعلام فنی، رعایت گام‌های زیر توصیه میشود:
گروه صنعتی فایف از سال ۱۳۷۰ به عنوان یکی از پیشگامان صنعتی‌سازی تاسیسات ساختمانی و صنعتی، ارائه‌دهنده جامع‌ترین سبد محصولات مدیریت کابل و ساپورت‌های مدولار است. کلیه قطعات تولیدی فایف منطبق بر استانداردهای معتبر بین‌المللی تولید شده و مقاومت فوق‌العاده‌ای در برابر بارهای سنگین و شرایط خورنده محیطی دارند.
برای دریافت کاتالوگ فنی، مشاوره مهندسی برای محاسبات بارگذاری پروژه و استعلام قیمت روز محصولات ساپورتینگ، با کارشناسان فنی گروه صنعتی فایف تماس حاصل فرمایید.
مدیریت و صیانت از سیم‌کشی‌ها و هادی‌های جریان الکتریسیته در تأسیسات ساختمانی و مجتمع‌های صنعتی، نیازمند بستری مقاوم، یکپارچه و ضدخوردگی است. سینی کابل گالوانیزه (Galvanized Cable Tray) به عنوان شریان اصلی هدایت کابلها، علاوه بر نگهداری فیزیکی و ایجاد نظم شبکه‌ای، خطرات ناشی از تنش‌های مکانیکی، رطوبت و افزایش دمای خطوط انتقال برق را کنترل میکند.
برای اجرای شبکه‌های استاندارد در مقیاس‌های مختلف، انتخاب میان تجهیزاتی چون دسته‌بندی سینی و نردبان کابل بر پایهٔ متغیرهایی نظیر محیط خورنده، حجم کابل‌گذاری، تبادل حرارتی و شیوهٔ مهاربندی انجام میگیرد.

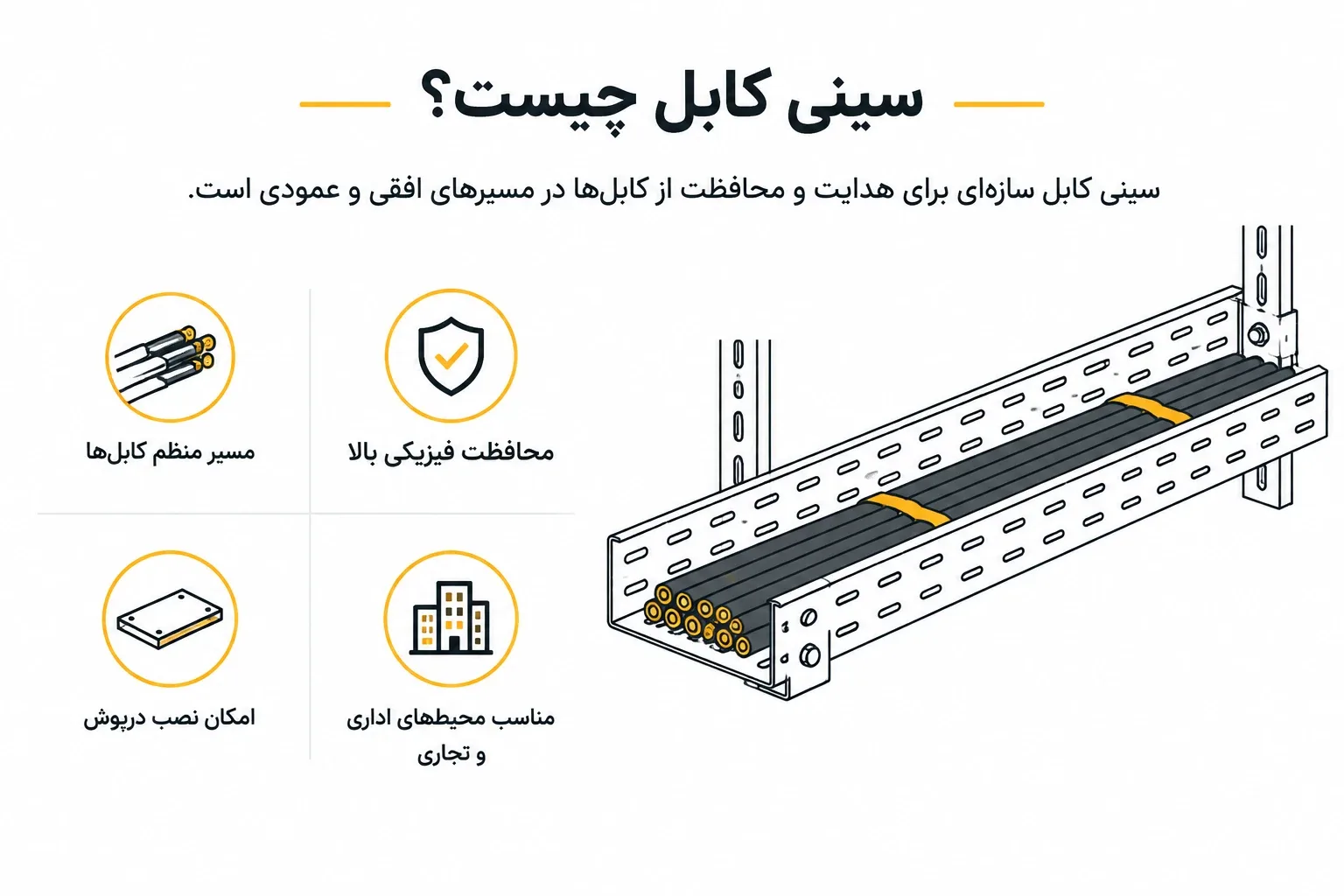

سینی کابل محفظه‌ای ناودانی‌شکل و مقاوم از جنس فولاد (معمولاً ورق ساختمانی ST37) است که جهت جلوگیری از فرسایش و اکسیداسیون، با لایه‌ای از فلز روی (Zinc) محافظت میشود. این سیستم‌ها بستری یکدست و ایمن را برای قرارگیری هادی‌های برق ضعیف، فشار متوسط و کابلهای دیتا فراهم می‌سازند.

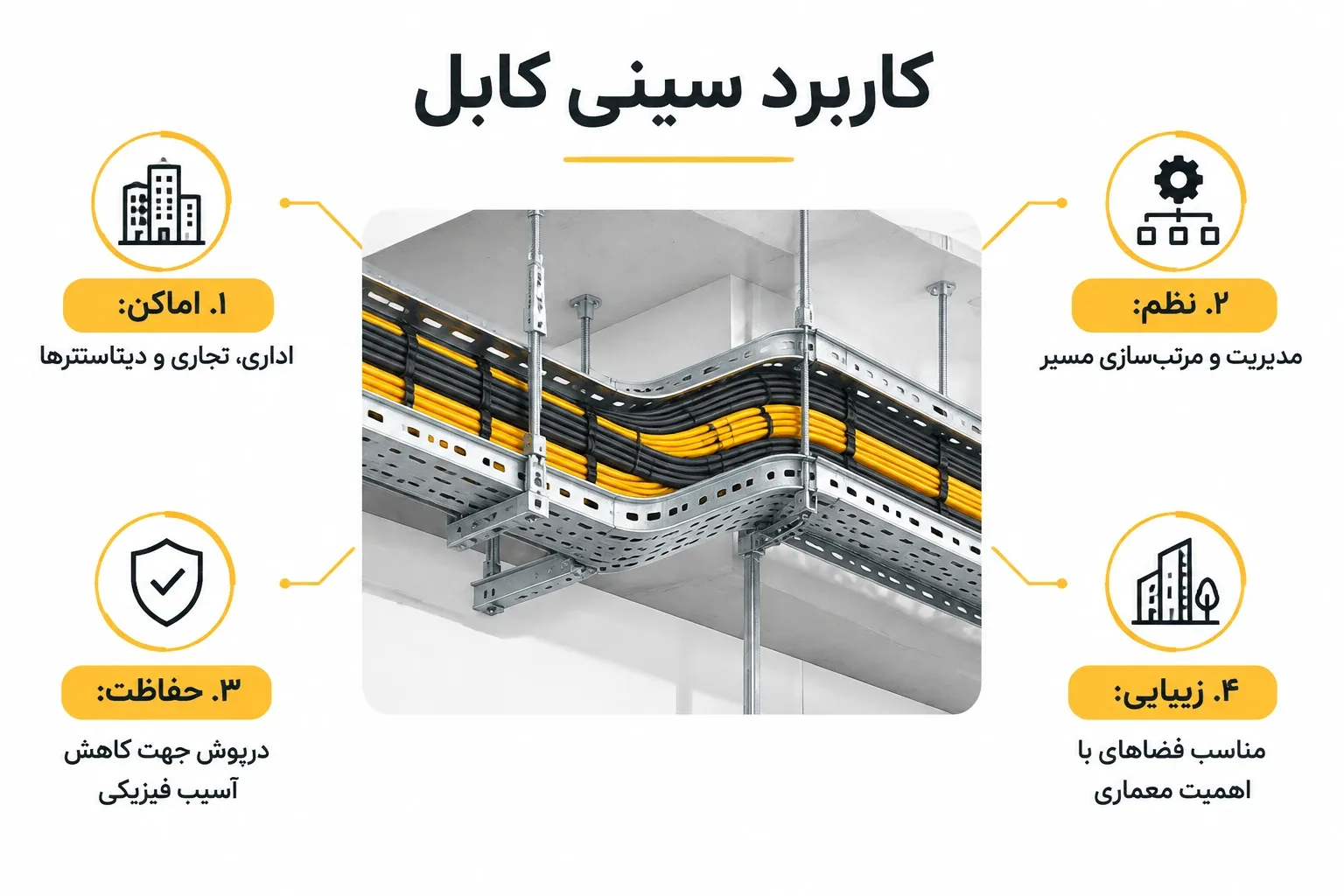

مزایای راهبردی استفاده از سینی کابل در تأسیسات:
سینی‌های کابل متناسب با حجم کابل، لزوم جلوگیری از نویز یا نیاز به خنک‌کاری، در گونه‌های مختلفی تولید می‌شوند:
| نوع سینی کابل | ویژگی بارز | سطح تهویه هوا | بهترین کاربرد |
|---|---|---|---|
| مشبک (پرفورازه / پانچ‌دار) | دارای سوراخ‌های متقارن کف و دیواره | متوسط رو به بالا | توزیع خطوط قدرت و کنترل در ساختمان‌ها و صنایع |
| غیرمشبک (ساده / کفی بسته) | کف صلب و فاقد پانچ؛ عایق حداکثری | ضعیف | خطوط حساس ابزار دقیق، مسیرهای مستعد نویز و گردوغبار |
| سبدی (Wire Mesh) | مفتول‌های به‌هم‌جوش‌خورده فولادی | بسیار بالا | اتاقهای سرور، دیتاسنترها و صنایع غذایی |
| کانالی (Channel) | مقاطع کم‌عرض (معمولاً زیر ۱۵ سانتیمتر) | متوسط | کابل‌کشی‌های انفرادی و انشعابات فرعی |
سینی‌های کابل می‌توانند از فولاد، آلومینیوم، PVC یا مواد دیگر ساخته شوند. در پروژههای صنعتی و محیطهای مرطوب، سینی کابل فولادی گالوانیزه به دلیل مقاومت مناسب پوشش روی در برابر رطوبت و خوردگی، گزینه‌ای رایج است؛ اما نوع پوشش باید با شرایط محیطی و الزامات پروژه تطبیق داده شود.
گالوانیزه گرم: پوشش پس از غوطه‌وری قطعه در حمام روی مذاب ایجاد میشود و برای محیطهای سخت‌تر قابل بررسی است.
گالوانیزه سرد یا الکتریکی: پوشش نازک‌تر و ظاهری یکنواخت‌تر دارد و معمولاً برای محیطهای داخلی با خورندگی کمتر انتخاب میشود.
آلومینیوم: وزن کمتری دارد، اما ظرفیت باربری و رفتار آن باید در طراحی سازه نگهدارنده بررسی شود.
| پارامتر فنی | بازه متعارف تولیدی | ملاحظات مهندسی در انتخاب |
|---|---|---|
| طول هر شاخه | ۲ متر الی ۳ متر | سهولت جابه‌جایی و کاهش تعداد رابطها در طول مسیر |
| عرض کفه (Width) | ۵۰ تا ۶۰ یا ۱۰۰ سانتیمتر (۵۰ الی ۱۰۰۰ میلیمتر) | تعیین بر اساس سطح مقطع کل کابلها با احتساب ۲۰ تا ۳۰ درصد رزرو |
| ارتفاع دیواره (Height) | ۴۰، ۵۰، ۶۰ تا ۱۰۰ میلیمتر | ممانعت از ریزش جانبی کابلها و مدیریت لایه‌بندی خطوط |
| ضخامت ورق فولادی | ۰٫۷ تا ۲٫۵ میلیمتر | انتخاب متناسب با بار مرده کابل و فاصلهٔ دهانه‌های ساپورت |
ایجاد یک مسیر پیوسته و منعطف در فضاهای پیچیده معماری، بدون تجهیزات تکمیلی امکانپذیر نیست. برای حفظ یکپارچگی خط و پیوستگی الکتریکی، جنس اتصالات باید کاملاً متناسب با جنس سینیها باشد. جهت بررسی کامل مقاطع تغییر جهت و انشعابگیری، بخش اتصالات سینی کابل را ارزیابی فرمایید.
مهمترین قطعات جانبی شامل موارد زیر است:
همچنین در خطوط ترکیبی که از دو سامانه نردبان و سینی در کنار یکدیگر بهره گرفته میشود، ملزومات اتصالات نردبان کابل جهت پایدارسازی انشعابات سنگین و رایزرها به‌کار گرفته می‌شوند.
پایداری شبکهٔ سینی کابل به مقاومت و موقعیت سیستم‌های نگهدارنده وابسته است:
انتخاب بین این دو تجهیز اصلی، تصمیمی پایه‌ای در طراحی شبکه سینی‌کشی است:
| معیار مقایسه | سینی کابل گالوانیزه | نردبان کابل (Ladder) |
|---|---|---|
| سطح محافظت فیزیکی | بالا؛ دارای پوشش مناسب کفه و امکان افزودن درب کامل | محافظت جانبی باز؛ تمرکز روی نگهداری سازه‌ای |
| راندمان تخلیه حرارت | متوسط (وابسته به ابعاد و تراکم پانچ‌ها) | بسیار بالا (بهینه‌ترین شرایط جریان آزاد هوا) |
| توان مهار کابلهای ضخیم | نیازمند ورق‌های با ضخامت بالا در دهانه‌های بزرگ | ایده‌آل برای مهار و بست‌زدن کابلهای فشار قوی |
| جهت نصب در پروژه | افقی (سقف و دیوار)، رایزرهای سبک | رایزرهای عمودی مرتفع، دهانه‌های افقی با بار سنگین |
برای تضمین بازدهی اقتصادی و فنی خرید، متغیرهای زیر را در استعلامات خود لحاظ فرمایید:
گروه صنعتی فایف با بهره‌گیری از تجهیزات پیشرفته و نیروی انسانی متخصص، در زمینه تامین سیستم‌های ساپورت مدولار و اتصالات پیش‌ساخته تاسیسات فعالیت میکند. انتخاب نهایی محصول باید بر اساس نقشه، مشخصات فنی و شرایط اجرای پروژه انجام شود؛ بنابراین ممکن است یک مدل برای همه محیط‌ها مناسب نباشد.
برای آشنایی بیشتر با مجموعه و ظرفیت‌های آن، به گروه صنعتی فایف مراجعه کنید. برای دریافت مشاوره فنی، کاتالوگ محصولات و استعلام قیمت پروژه‌ای تماس بگیرید.
سینی کابل راهکاری کاربردی برای نظمدهی، حفاظت و دسترسی بهتر به کابلها در ساخت‌وساز صنعتی و پروژههای تاسیساتی است. انتخاب بین سینی مشبک، درب‌دار، سبدی و نردبان کابل باید بر پایه بار کابل، تهویه، شرایط محیطی و الزامات نصب انجام شود. فایف میتواند در بررسی راهکار مناسب برای پروژههای بازار داخلی و بین‌المللی، مشاوره فنی و تامین تجهیزات موردنیاز شما را ارائه دهد.
نردبان کابل گالوانیزه (Cable Ladder) یا لدر کابل، از کارآمدترین و مستحکم‌ترین بسترهای مدیریت و پشتیبانی کابلهای برق در تأسیسات ساختمانی و مجتمع‌های صنعتی است. ساختار پله‌ای و روباز نردبان کابل نه تنها وزن مرده سیستم حامل را به حداقل می‌رساند، بلکه تهویه حرارتی ایده‌آلی برای کابلهای پرحرارت قدرت ایجاد کرده و مهار پایدار مسیرهای عمودی و افقی را ممکن می‌سازد.
در تأسیسات صنعتی، کارخانه‌ها، صنایع نفت و پتروشیمی، دیتاسنترها و شفت‌های تأسیساتی مجتمع‌های بلندمرتبه، طراحی و انتخاب صحیح پوشش سطحی، ظرفیت باربری و اتصالات نردبان کابل عامل تعیین‌کننده ایمنی، سهولت نگهداری و افزایش طول عمر هادی‌های برق است.
نردبان کابل سامانه‌ای مدولار شامل دو ریل یا دیواره جانبی مقطع‌دار و مجموعهای از پله‌های عرضی (Rung) است که با فواصل استاندارد و مشخص به ریل‌ها متصل یا پرچ شده‌اند. ساختار باز این سامانه مزایای فنی و عملیاتی مهمی نسبت به مسیرهای کاملاً بسته به همراه دارد:
پوشش نهایی نردبان تعیین‌کننده مقاومت سیستم در برابر خوردگی، رطوبت جوی و گازهای شیمیایی است. در سبد محصولات مهندسی سینی و نردبان کابل، سه روش پوشش‌دهی عمده کاربرد دارد:
در این شیوه، بدنهٔ نردبان پس از برش، پانچ، خم‌کاری و مونتاژ کامل، تحت چربی‌زدایی و اسیدشویی قرار گرفته و سپس در وان مذاب روی غوطه‌ور میشود.
این فرآیند از روش الکترولیز برای نشانش لایه‌ای محافظ از فلز روی بر بستر فولاد استفاده میکند.
این تجهیزات مستقیماً از ورق‌های رول‌شده فولادی گالوانیزه کارخانه‌ای تولید و فرم‌دهی می‌شوند.
| مشخصه فنی | گالوانیزه گرم (غوطه‌وری) | گالوانیزه سرد (الکترولیز) | ورق گالوانیزه فابریک |
|---|---|---|---|
| محیط کاربرد اصلی | محیطهای باز، مرطوب و اسیدی | فضاهای بسته، اتاقهای سرور و خشک | تأسیسات صنعتی داخلی و تجاری |
| حفاظت از لبه‌های برش | پوشش کامل و یکپارچه درزها | مستعد اکسیداسیون در نقاط نفوذ | نیازمند اصلاح و کنترل لبه‌های برش |
| مقاومت به سایش و ضربه | بسیار بالا به دلیل پیوند آلیاژی روی و آهن | متوسط | متوسط به بالا |
| ظاهر بصری | مات، متالیک و کریستالی | براق و یکدست | نیمه‌براق و یکنواخت |
| صرفه اقتصادی اولیه | سرمایه‌گذاری اولیه بالاتر با بازدهی بلندمدت | هزینه اولیه کم | مقرون‌به‌صرفه در کاربردهای معمول |
سیستم نردبان کابل بدون اتصالات استاندارد و مدولار امکان نصب و تغییر راستا را نخواهد داشت. همانند سامانه‌های هدایت در اتصالات سینی کابل، در خطوط لدر نیز هماهنگی کامل فرم قطعات با شعاع خمش کابلها الزامی است:
نردبان کابل در صورت طراحی و نصب صحیح، مدیریت مسیرهای کابلکشی را ساده‌تر میکند و امکان نگهداری دوره‌ای را افزایش می‌دهد.
پیش از سفارش، مشخصات مسیر و بار کابلها را از روی نقشه‌های اجرایی و اطلاعات واقعی پروژه بررسی کنید. مراحل پیشنهادی عبارت‌اند از:
ابعاد، ظرفیت باربری، فاصله ساپورت‌ها و روش اتصال به سازه باید توسط تیم فنی پروژه و بر اساس نقشه، مقررات ملی ساختمان و استانداردهای برق مورد استفاده پروژه تأیید شود. عدد ثابت برای همه پروژهها قابل ارائه نیست.
یکی از پرسش‌های متداول مهندسان تأسیسات این است که در چه نقاطی باید از سینی کابل گالوانیزه و در چه مواردی از نردبان کابل استفاده کرد؟ پاسخ در رفتار حرارتی، محافظت فیزیکی و نوع کابلهای عبوری نهفته است:
| معیار ارزیابی | نردبان کابل (Cable Ladder) | سینی کابل مشبک / سوراخ‌دار (Perforated Cable Tray) |
|---|---|---|
| کابلهای هدف | کابلهای قطور، سنگین و خطوط فشار متوسط/قوی | کابلهای کنترل، شبکه، فیبر نوری و هادی‌های مقطع ریز |
| گردش هوا و دفع حرارت | حداکثری و یکپارچه در تمام ابعاد | وابسته به میزان سوراخ‌کاری و ضریب پرشدگی کف |
| حفاظت فیزیکی | حفاظت فیزیکی محدود در برابر اجسام خارجی معلق | حفاظت بهتر در برابر نفوذ گردوغبار و اشیای نوک‌تیز |
| مسیرهای رایزر عمودی | ایده‌آل؛ بست‌بندی محکم کابل روی پله‌ها | نیازمند مهار اضافه یا بست‌های ویژه سوراخ‌دار |
| نفوذ گردوغبار و آب | عدم تجمع آب و ذرات معلق روی بستر | احتمال انباشت گردوغبار روی کف بدون درپوش |
برای پیشگیری از خطرات سازه‌ای و خرابی ناشی از افتادگی (Sagging)، طراحی نردبان کابل نیازمند بازبینی معیارهای مهندسی پروژه است:
| پارامتر فنی | اطلاعات مورد نیاز برای استعلام |
|---|---|
| نوع پوشش حفاظتی | گالوانیزه گرم (غوطه‌وری) / گالوانیزه سرد / ورق فابریک |
| ابعاد مقطع نردبان | عرض نردبان (۱۰ تا ۱۰۰ سانتیمتر) / ارتفاع دیواره جانبی |
| طول هر شاخه | معمولاً ۲ یا ۳ متری بر اساس نقشه اجرایی |
| فاصله و فرم پله‌ها | فاصله مرکز به مرکز پله‌ها (متناسب با نحوه بست‌بندی کابل) |
| لیست اتصالات موردنیاز | تعداد زانو، سهراهی، چهارراهی، تبدیل و نوع بست‌های اتصال |
گروه صنعتی فایف با بهره‌گیری از خطوط ماشین‌کاری، پرس‌کاری مدرن و دانش مهندسی سازه‌های کابلکشی، زنجیره کاملی از تجهیزات صنعتی را برای کارفرمایان مهیا می‌سازد:
در پروژههای ساختمانی و صنعتی، مدیریت صحیح مسیر عبور کابلها فقط یک موضوع اجرایی ساده نیست؛ بلکه مستقیماً با ایمنی، دوام تأسیسات، سهولت تعمیرات و نظم شبکه برق و مخابرات در ارتباط است. به همین دلیل، انتخاب درست بین سینی کابل و نردبان کابل اهمیت زیادی دارد.
در بسیاری از پروژهها، این دو محصول به جای هم استفاده می‌شوند؛ در حالی که از نظر ساختار، ظرفیت باربری، تهویه، کاربرد و شرایط نصب تفاوت‌های مهمی دارند. اگر انتخاب این تجهیزات بدون در نظر گرفتن استانداردها و نوع پروژه انجام شود، ممکن است در آینده با مشکلاتی مثل افزایش دمای کابل، افت کارایی، دشواری نگهداری و حتی کاهش ایمنی سیستم مواجه شوید.
گروه تولیدی و صنعتی فایف با تکیه بر تجربه تولید صنعتی و نگاه مهندسی به نیازهای صنعت ساختمان، تلاش میکند راهکارهایی ارائه دهد که هم از نظر کیفیت ساخت و هم از نظر عملکرد اجرایی، پاسخگوی نیاز پروژههای امروز باشد. در این صفحه، بهصورت تحقیقی و کاربردی، تفاوت‌ها، مزایا، موارد استفاده و نکات مهم خرید سینی و نردبان کابل را بررسی میکنیم.
سینی کابل سازه‌ای فلزی یا گاهی غیرفلزی است که برای هدایت، نظمدهی و محافظت از کابلها در مسیرهای افقی و عمودی مورد استفاده قرار میگیرد. این محصول معمولاً بهصورت ورق فرم‌دهی‌شده تولید میشود و بسته به نوع طراحی، میتواند کف ساده، کف پانچ‌دار یا درپوش‌دار داشته باشد.
سینی کابل بیشتر در فضاهایی کاربرد دارد که کابلها نیاز به حفاظت بیشتر، نظم بالاتر و ظاهر اجرایی تمیزتر دارند. به همین دلیل، در ساختمانهای اداری، تجاری، مسکونی، مراکز داده، پارکینگ‌ها و برخی خطوط صنعتی سبک، یکی از انتخاب‌های رایج است.
مثال کاربردی:
در یک ساختمان اداری چندطبقه، برای عبور کابلهای برق روشنایی، شبکه و دوربین مداربسته، استفاده از سینی کابل پانچ‌دار باعث میشود هم کابلها منظم‌تر باشند و هم دسترسی به آنها در زمان تعمیرات ساده‌تر شود.
نردبان کابل از دو ریل جانبی و تعدادی پله عرضی تشکیل میشود و از نظر ظاهری شبیه نردبان است. این ساختار باز باعث میشود کابلها تهویه بسیار بهتری داشته باشند و در عین حال، تحمل بار بالاتری نسبت به بسیاری از انواع سینی کابل ارائه شود.
نردبان کابل معمولاً در پروژههایی استفاده میشود که حجم کابل زیاد است یا وزن کابلها بالاست؛ به‌ویژه در مسیرهایی که کابلهای قدرت، فشار متوسط یا کابلهای صنعتی سنگین عبور میکنند.
مثال کاربردی:
در یک کارخانه صنعتی که چندین کابل قدرت با سطح مقطع بالا از تابلو برق اصلی تا تجهیزات خط تولید کشیده میشود، نردبان کابل انتخاب مناسبتری است؛ چون هم وزن کابلها را بهتر تحمل میکند و هم جریان هوا در اطراف کابلها بیشتر است.
برای انتخاب درست، باید این دو سیستم را از چند زاویه مهم بررسی کرد:
| معیار مقایسه | سینی کابل | نردبان کابل |
|---|---|---|
| ساختار | کف یکپارچه یا پانچ‌دار | دو ریل جانبی با پله‌های عرضی |
| ظرفیت باربری | مناسب بار سبک تا متوسط | مناسب بارهای سنگین |
| تهویه کابلها | متوسط تا خوب، بسته به نوع پانچ | بسیار خوب |
| میزان محافظت | بالاتر، به‌ویژه با درپوش | کمتر از سینی کابل |
| کاربرد رایج | اداری، تجاری، ساختمانی، کنترل و مخابرات | صنعتی، نیروگاهی، نفت و گاز، کابلهای قدرت |
| دسترسی برای تعمیرات | مناسب | بسیار آسان |
| ظاهر اجرایی | منظم‌تر و پوشیده‌تر | بازتر و صنعتی‌تر |
به‌طور خلاصه، اگر اولویت شما نظم، محافظت و ظاهر مرتب‌تر باشد، سینی کابل گزینه مناسبتری است. اما اگر پروژه شما نیازمند تحمل وزن بالا، تهویه بیشتر و عبور کابلهای قدرت باشد، نردبان کابل انتخاب بهتری خواهد بود.
یکی از مهمترین مراجع فنی برای بررسی کیفیت این محصولات، استاندارد بین‌المللی IEC 61537 است. این استاندارد با عنوان Cable tray systems and cable ladder systems شناخته میشود و الزامات مربوط به طراحی، تولید و آزمون سیستم‌های نگهدارنده کابل را مشخص میکند.
مقاومت مکانیکی
محصول باید توان تحمل بار مشخص را داشته باشد و در برابر خمش و تغییر شکل عملکرد قابل قبولی ارائه دهد.
مقاومت در برابر خوردگی
پوششهای گالوانیزه، آلومینیومی یا استنلس استیل باید متناسب با شرایط محیطی انتخاب شوند.
ایمنی الکتریکی و پیوستگی اتصال
در بسیاری از پروژهها، پیوستگی الکتریکی و رعایت اصول ارتینگ اهمیت بالایی دارد.
تحمل شرایط محیطی
تغییرات دما، رطوبت و شرایط خورنده محیط باید در انتخاب محصول لحاظ شود.
در برخی پروژههای بین‌المللی یا صنعتی، استاندارد NEMA VE 1 نیز مورد توجه قرار میگیرد، اما در بسیاری از تحلیل‌های فنی، IEC 61537 مرجع شناخته‌شده‌تری برای ارزیابی عملکرد سینی و نردبان کابل محسوب میشود.
سینی کابل معمولاً زمانی پیشنهاد میشود که پروژه به مدیریت بهتر کابلهای سبک‌تر و حفاظت بیشتر از مسیر کابلکشی نیاز داشته باشد.
نردبان کابل در فضاهایی که وزن کابلها زیاد است یا کابلها گرمای بیشتری تولید میکنند، عملکرد بهتری دارد. ساختار باز آن به گردش هوا کمک میکند و همین موضوع در بسیاری از پروژههای صنعتی یک مزیت مهم محسوب میشود.
انتخاب این تجهیزات نباید فقط بر اساس قیمت انجام شود. کیفیت متریال، نوع پوشش و شرایط واقعی پروژه نقش تعیین‌کننده دارند.
نوع کابلها را مشخص کنید
کابل شبکه، کنترل و ابزار دقیق نیاز متفاوتی نسبت به کابلهای قدرت دارند.
وزن و حجم کابلها را در نظر بگیرید
هرچه تعداد و وزن کابلها بیشتر باشد، نیاز به سیستم مقاوم‌تر افزایش پیدا میکند.
شرایط محیطی را بررسی کنید
محیط مرطوب، خورنده یا روباز به پوشش مقاوم‌تری نیاز دارد.
فاصله ساپورت‌ها و دهانه بارگذاری را بسنجید
تحمل بار محصول باید متناسب با طول مسیر و نوع نصب باشد.
استاندارد و تست فنی را بررسی کنید
درخواست مستندات تست بار و مشخصات پوشش از تولیدکننده، یک اقدام حرفه‌ای و ضروری است.
انتخاب متریال مناسب به اندازه نوع محصول اهمیت دارد. در محیطهای مختلف، پوشش نامناسب میتواند عمر مفید تجهیزات را به شدت کاهش دهد.
| نوع متریال یا پوشش | ویژگی‌ها | کاربرد پیشنهادی |
|---|---|---|
| گالوانیزه سرد | اقتصادی‌تر، مناسب محیطهای داخلی | پروژههای ساختمانی و فضاهای کم‌خطر |
| گالوانیزه گرم | مقاومت بهتر در برابر خوردگی | محیطهای صنعتی، مرطوب و نیمه‌باز |
| استنلس استیل | مقاومت بسیار بالا در برابر خوردگی | صنایع خاص، محیطهای بسیار خورنده |
| آلومینیوم | سبک، مقاوم در برابر زنگ‌زدگی | برخی پروژههای خاص با محدودیت وزن |
مثال:
اگر قرار است مسیر کابلکشی در فضای باز یک مجتمع صنعتی اجرا شود، انتخاب نردبان کابل با پوشش گالوانیزه گرم نسبت به گزینه‌های معمولی، دوام بسیار بیشتری ایجاد میکند.
استفاده اصولی از این تجهیزات فقط به منظم شدن کابلها ختم نمی‌شود. در واقع، این سیستم‌ها می‌توانند کیفیت اجرای کل پروژه را ارتقا دهند.
پاسخ این سؤال به نوع پروژه بستگی دارد. هیچ‌کدام بهصورت مطلق بهتر از دیگری نیستند؛ بلکه هر کدام برای شرایط خاصی طراحی شده‌اند.
حتی اگر نوع محصول را درست انتخاب کنید، در صورت پایین بودن کیفیت ساخت، عملکرد نهایی مطلوب نخواهد بود. کیفیت ورق، دقت در خم‌کاری، یکنواختی پوشش، استحکام اتصالات و انطباق با استانداردها، همگی در کارایی نهایی مؤثر هستند.
گروه تولیدی و صنعتی فایف با سابقه فعالیت از سال ۱۳۷۰ و توسعه مستمر دانش فنی و تجهیزات تولید، در مسیر ارائه محصولات صنعتی متناسب با نیازهای روز صنعت ساختمان و پروژههای اجرایی گام برداشته است. چنین رویکردی برای پروژههایی که کیفیت، دوام و دقت در اجرا برای آنها اهمیت دارد، یک مزیت مهم محسوب میشود.
سینی و نردبان کابل هر دو از اجزای کلیدی در سیستم مدیریت و هدایت کابلها هستند، اما کاربرد یکسانی ندارند. سینی کابل بیشتر برای فضاهایی مناسب است که نظم، حفاظت و ظاهر اجرایی اهمیت دارد، در حالی که نردبان کابل در پروژههایی که بار سنگین، حجم بالای کابل و تهویه بهتر مورد نیاز است، انتخاب حرفه‌ای‌تری به شمار می‌آید.
اگر انتخاب این محصولات با در نظر گرفتن نوع کابل، شرایط محیطی، ظرفیت بار و استانداردهای فنی انجام شود، نتیجه نهایی هم از نظر ایمنی و هم از نظر دوام، قابل‌اعتمادتر خواهد بود.
