سوالات متداول

آیا پروفیل 41×41 برای بارهای سنگین مناسب است؟

این موضوع به ضخامت، جنس ورق، دهانه، فاصله تکیه‌گاه‌ها و نوع اتصال بستگی دارد. برای بار سنگین، استفاده از پروفیل دوبل یا مقطع تقویت‌شده فقط پس از بررسی محاسباتی توصیه می‌شود.

پروفیل 41×41 در چه طولی عرضه می‌شود؟

طول شاخه می‌تواند بر اساس تولید و سفارش متفاوت باشد. طول موجود و وزن هر شاخه را هنگام استعلام قیمت تأیید کنید.

آیا فایف خدمات پس از فروش دارد؟

شرایط خدمات فنی، پیگیری سفارش و پشتیبانی پس از فروش باید بر اساس نوع محصول و قرارداد پروژه مشخص شود. این موارد را پیش از خرید از واحد فروش استعلام کنید.

چگونه قیمت هر شاخه پروفیل ۴۱×۴۱ محاسبه می‌شود؟

قیمت این محصول بر پایه ضخامت سفارش‌داده‌شده، وزن نهایی شاخه، نوع پوشش گالوانیزه، متراژ کل و نوسانات مواد اولیه فولادی محاسبه می‌شود. برای برآورد ریالی دقیق باید مشخصات فنی مدنظر به کارشناسان فروش ارائه شود.

چه نوع پیچ و مهره‌ای برای اتصال این پروفیل مناسب است؟

اتصال این مقاطع با استفاده از مهره‌های فنری مخصوص ریل (Spring Channel Nut) در سایزهای رزوه مختلف (M8 تا M12) به همراه پیچ‌های گالوانیزه متناسب با همان رده محیطی انجام می‌پذیرد تا خوردگی گالوانیکی رخ ندهد.

تفاوت عملکردی پروفیل ۴۱×۴۱ با پروفیل ۲۱×۴۱ در چیست؟

مقطع ۴۱×۴۱ به دلیل ارتفاع جان بالاتر، سختی خمشی و ظرفیت باربری بیشتری نسبت به پروفیل ۲۱×۴۱ گالوانیزه دارد. پروفیل ۲۱ عموماً در فضاهایی با محدودیت ارتفاع یا بارهای سبُک انتخاب می‌شود.

ارتباط با فایف

جهت کسب اطلاعات بیشتر با کارشناسان فنی و فروش شرکت در تماس باشید.

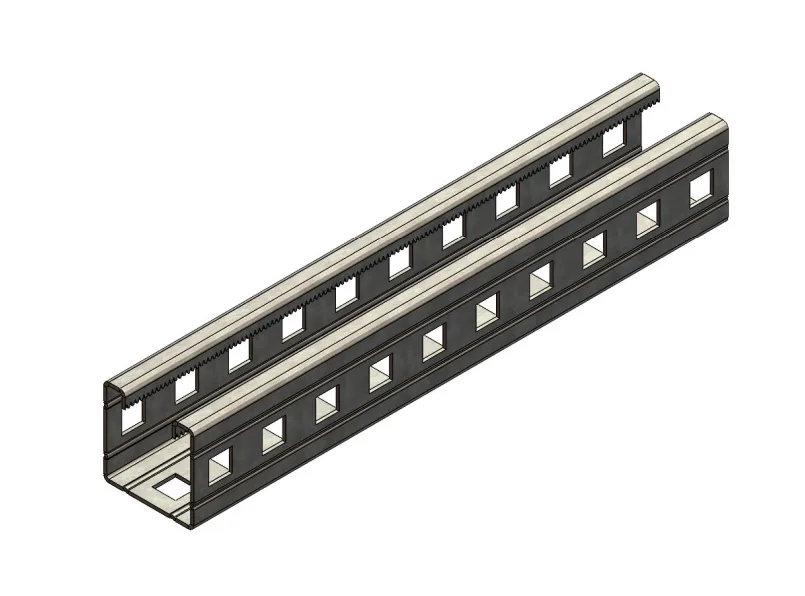

پروفیل ۴۱×۴۱ گالوانیزه ساپورت تأسیسات فایف

Q: آیا پروفیل 41×41 برای بارهای سنگین مناسب است؟

این موضوع به ضخامت، جنس ورق، دهانه، فاصله تکیهگاهها و نوع اتصال بستگی دارد. برای بار سنگین، استفاده از پروفیل دوبل یا مقطع تقویتشده فقط پس از بررسی محاسباتی توصیه میشود.

Q: پروفیل 41×41 در چه طولی عرضه میشود؟

طول شاخه میتواند بر اساس تولید و سفارش متفاوت باشد. طول موجود و وزن هر شاخه را هنگام استعلام قیمت تأیید کنید.

Q: چگونه قیمت هر شاخه پروفیل ۴۱×۴۱ محاسبه میشود؟

قیمت این محصول بر پایه ضخامت سفارشدادهشده، وزن نهایی شاخه، نوع پوشش گالوانیزه، متراژ کل و نوسانات مواد اولیه فولادی محاسبه میشود. برای برآورد ریالی دقیق باید مشخصات فنی مدنظر به کارشناسان فروش ارائه شود.

Q: چه نوع پیچ و مهرهای برای اتصال این پروفیل مناسب است؟

اتصال این مقاطع با استفاده از مهرههای فنری مخصوص ریل (Spring Channel Nut) در سایزهای رزوه مختلف (M8 تا M12) به همراه پیچهای گالوانیزه متناسب با همان رده محیطی انجام میپذیرد تا خوردگی گالوانیکی رخ ندهد.

وقتی مسیر تأسیسات پیچیده‌تر می‌شود — لوله‌های موازی، سینی کابل و داکت هوا همزمان در یک دهانه — نگهدارنده باید در دو راستا یکسان عمل کند. پروفیل ۴۱×۴۱ دقیقاً برای همین طراحی شده: مقطع مربعی آن سختی خمشی یکسانی در افق و قائم دارد و این یعنی در شاسی‌کشی، فریم آویز و ساختارهای ترکیبی بدون محاسبه جداگانه برای هر راستا می‌توان ازش استفاده کرد

گروه صنعتی فایف با تجربه تولید مقاطع فولادی از سال ۱۳۷۰، این پروفیل را متناسب با سفارش و نیازهای فنی پروژه‌ها در انواع الگوهای پانچ و پوشش‌های سطحی عرضه می‌نماید. برای بررسی گزینه‌های دیگر می‌توانید فهرست کامل پروفیل ساپورت فایف را مشاهده فرمایید.

پروفیل ۴۱×۴۱ چیست و چه ساختاری دارد؟

این پروفیل با روش نورد سرد (رول‌فرمینگ) از ورق فولادی تولید می‌شود. شکل هندسی آن شبیه به حرف C انگلیسی است و لبه‌های برگشته به داخل (لبه دندانه‌دار یا ساده) به گونه‌ای طراحی شده‌اند که مهره‌های فنری (Spring Nut) و پیچ‌های ساپورت درون آن قفل شوند. این ساختار امکان اتصال بست‌های لوله، براکت‌ها و آویزها را با سرعت بالا و امکان تنظیم دقیق میلی‌متری فراهم می‌سازد.

پانچ‌های لوبیایی یا دایره‌ای تعبیه‌شده در جان پروفیل، عبور پیچ و رادهای تمام‌رزوه را در فواصل مختلف ممکن می‌سازد؛ در نتیجه اجرای خطوط لوله و سینی کابل بدون نیاز به سوراخ‌کاری در محل کارگاه انجام می‌گیرد.

مشخصات فنی پروفیل ساپورت 41×41

پروفیل ساپورت 41×41 در بسیاری از پروژه‌ها برای بارهای سبک تا متوسط استفاده می‌شود؛ اما تحمل بار آن یک عدد ثابت و عمومی نیست. ظرفیت نهایی به ضخامت، جنس ورق، شکل پانچ، دهانه آزاد، نوع اتصال، نحوه مهاربندی و بارگذاری واقعی بستگی دارد.

مشخصات فنی و پارامترهای سفارشی‌سازی

در سیستم‌های تأسیساتی، مقاومت و باربری پروفیل تابعی از مشخصات ساختاری آن است. از آن‌جا که هر پروژه نیازهای بارگذاری و محیطی متفاوتی دارد، مقادیر فیزیکی نهایی بر اساس سفارش تولید و دیتاشیت مهندسی تعیین می‌شوند:

پارامتر فنی	شرح و دامنه مهندسی	مرجع تعیین در فایف
ابعاد مقطع	۴۱×۴۱ میلی‌متر (متقارن مربعی)	استاندارد ابعادی فرم‌دهی
هندسه مقطع	C شکل با لبه‌های برگشتی برای درگیری مهره فنری	نقشه مقطع رول‌فرمینگ
ضخامت ورق	متغیر متناسب با بار طراحی و سفارش خریدار	دیتاشیت و پیش‌فاکتور رسمی
جنس پایه	ورق فولادی ساختمانی با شکل‌پذیری استاندارد	سرتیفیکیت فولاد مصرفی
نوع پانچ	لوبیایی متوالی، دایره‌ای یا بدون پانچ (بسته به نیاز)	سفارش مشتری و الزامات اتصال
نوع پوشش	گالوانیزه فابریک، گالوانیزه گرم عمقی یا پوشش سفارشی	شرایط اقلیمی پروژه
طول شاخه و وزن	طول شاخه و وزن واحد بر مبنای ضخامت و سفارش	استعلام انبار و برگ باسکول

کاربردهای پروفیل 41*41 در پروژه‌های صنعتی

مقطع 41×41 به دلیل سطح مقطع مناسب و امکان استفاده از اتصالات مدولار، در بخش‌های مختلف تأسیسات مکانیکی و الکتریکی کاربرد دارد. انتخاب نهایی باید بر مبنای نقشه‌های اجرایی و محاسبات مهندسی انجام شود.

ساخت سازه نگهدارنده لوله‌های آب، فاضلاب، گاز و خطوط حرارتی و برودتی
نصب سینی کابل و نگهداری مسیرهای برق و مخابرات
اجرای ساپورت کانال‌های تهویه مطبوع و داکت‌ها
ساخت فریم و براکت برای تجهیزات سبک تا متوسط
اجرای سازه‌های مدولار در موتورخانه، پارکینگ، کارخانه و فضاهای خدماتی

برای تکمیل سیستم نصب، انتخاب اتصالات پروفیل ساپورت و یراق‌آلات سازگار با مقطع و ضخامت پروفیل اهمیت دارد. برای نگهداری مستقیم لوله‌ها نیز می‌توانید مشخصات بست لوله و انواع بست تأسیساتی را با نیاز پروژه تطبیق دهید.

مقایسه پروفیل ۴۱×۴۱ با سایر مقاطع ساپورت

انتخاب صحیح مقطع ساپورت به ارتفاع مفید موتورخانه یا سقف کاذب، وزن تأسیسات و فاصله بین تکیه‌گاه‌ها بستگی دارد. در جدول زیر، مقطع ۴۱×۴۱ با گزینه‌های هم‌خانواده مقایسه شده است.

نوع مقطع	ویژگی هندسی و کاربردی	چه زمانی این مقطع را ترجیح دهیم؟
پروفیل ۴۱×۴۱	مقطع مربعی با ممان اینرسی متعادل در دو راستا	گزینه‌ای استاندارد و پایدار برای خطوط مستقل و بار متوسط تأسیسات
پروفیل ۲۱×۴۱ گالوانیزه	مقطع کم‌ارتفاع و فشرده	فضاهای با محدودیت سقف کاذب و بارهای سبک‌تر نسبت به مقطع ۴۱
پروفیل دوبل گالوانیزه	دو شاخه متصل به پشت (Back-to-Back)	دهانه‌های عریض‌تر یا بارهای سنگین با تأیید دفتر فنی پروژه
پروفیل ۳۰×۱۵	مقطع بسیار ظریف و اقتصادی	مسیرهای انشعابی سبک، سینی کابل کوچک و لوله‌های کم‌قطر
پروفیل ایزی‌فیکس	ریل‌های تخصصی برای مونتاژ فوق‌سریع	پروژه‌های ساختمانی با تمرکز بر اتصالات مدولار پیش‌ساخته

انتخاب نوع پوشش گالوانیزه؛ الزامات اقلیمی و محیطی

مقاومت خوردگی سیستم‌های ساپورت تأسیسات ارتباط مستقیمی با شرایط محیطی محل پروژه دارد:

گالوانیزه پیوسته/فابریک (Sendzimir): ورق فولادی پیش از رول‌فرمینگ به‌صورت صنعتی گالوانیزه شده و سطح صاف و یکنواختی دارد. این پوشش برای فضاهای داخلی، راهروهای تأسیساتی ساختمان‌ها و محیط‌های خشک با رطوبت کنترل‌شده مناسب و مقرون‌به‌صرفه است.

گالوانیزه گرم عمقی (Hot-Dip Galvanizing): پس از ساخت و پانچ، پروفیل درون وان مذاب روی غوطه‌ور می‌شود. این روش پوشش ضخیم‌تری ایجاد کرده و برای فضاهای باز، موتورخانه‌های مرطوب، کارخانه‌ها و مناطق ساحلی پیشنهاد می‌شود.

محافظت از مقاطع برش‌خورده: هرگونه برش‌کاری در محل کارگاه باعث آشکار شدن مغز فولادی در لبه مقطع می‌شود؛ لازم است لبه‌های برش‌خورده به‌وسیله اسپری یا رنگ پرایمر سرشار از روی (Zinc-Rich) محافظت شوند تا پدیده خوردگی شیاری آغاز نگردد.

بررسی فنی ظرفیت باربری: چرا بار مجاز یک عدد ثابت نیست؟

برخلاف برخی ادعاهای غیرمهندسی، نمی‌توان برای پروفیل ۴۱×۴۱ یک ظرفیت باربری قطعی بر حسب کیلوگرم یا اندازه لوله (مثلاً تحمل بدون قیدِ لوله ۶ اینچ) تعیین کرد. تحمل بار یک سیستم ساپورت تحت تأثیر عوامل زیر محاسبه می‌شود:

طول دهانه آزاد (Span): هر چه فاصله دو آویز سقفی یا دو پایه بیشتر شود، ممان خمشی وارد بر مرکز پروفیل بیشتر شده و افتادگی (خیز مجاز یا Deflection) عامل تعیین‌کننده می‌شود.
نوع و الگوی پانچ: ابعاد و فواصل سوراخ‌کاری‌ها بر مساحت مؤثر سطح مقطع اثر مستقیم دارند.
ضخامت واقعی ورق فولادی: افزایش ضخامت ورق، گشتاور اینرسی و مقاومت مقطع را به‌طور ملموس ارتقا می‌دهد.
نوع تکیه‌گاه‌ها و اتصالات: ظرفیت بست‌های اتصال، رول‌بولت‌های متصل به سقف بتنی و رادهای رزوه نیز در تعیین بار نهایی کل سیستم دخیل هستند.

توصیه مهندسی: پیش از قطعی کردن سفارش، مشخصات بار مرده، لرزش تجهیزات و وزن سیال داخل لوله‌ها را در اختیار تیم فنی پروژه قرار دهید تا ضخامت و فواصل آویز بهینه طراحی شوند.

مراحل کنترل کیفیت و الزامات تحویل کالا

برای جلوگیری از مشکلات اجرایی در کارگاه، کنترل موارد زیر در هنگام تحویل سفارش ضروری است:

دقت ابعادی مقطع: اطمینان از قرارگیری دقیق عرض و ارتفاع در محدوده ۴۱ میلی‌متر برای روان نشستن بست‌ها و مهره‌های فنری.
بررسی لبه‌های درگیرشونده: نبود له‌شدگی و تغییر شکل در لبه‌های برگشته مقطع C.
کیفیت پانچ‌ها: انطباق فواصل سوراخ‌ها و نبود پلیسه‌های برنده که مانع رگلاژ اتصالات شوند.
راستایی شاخه: عدم وجود تابیدگی طولی و پیچش در طول شاخه‌های تولیدشده.
سلامت پوشش: عدم وجود شوره سفید متراکم، پوسته‌شدگی یا زنگ‌زدگی سطحی ناشی از انبارداری نامناسب.

نصب پروفیل ساپورت 41×41

نصب صحیح پروفیل به اندازه انتخاب مقطع اهمیت دارد. پیش از اجرا، نقشه ساپورت‌گذاری، نوع انکر، فاصله تکیه‌گاه‌ها و مسیرهای دسترسی برای تعمیرات را بررسی کنید.

محل نصب و نقاط اتصال را مطابق نقشه علامت‌گذاری و تراز کنید.
پروفیل را با ابزار مناسب برش دهید و لبه‌های برش‌خورده را ایمن کنید.
پروفیل را با انکربولت، پیچ و مهره یا براکت متناسب با بستر نصب ثابت کنید.
بست‌ها، مهره‌های فنری و اتصالات را بدون وارد کردن بار اضافی به ورق نصب کنید.
پس از نصب، تراز بودن، سفتی اتصالات و فاصله ایمن از مسیرهای مجاور را کنترل کنید.

در بارهای زیاد، دهانه‌های بلند، مناطق لرزه‌خیز یا محل‌هایی با ارتعاش، انتخاب پروفیل و اتصالات باید توسط مهندس پروژه بررسی شود. این محصول جایگزین طراحی سازه‌ای و محاسبه ظرفیت اتصال نیست.

راهنمای انتخاب و خرید پروفیل 41 در 41

برای دریافت قیمت پروفیل 41 در 41، صرفاً مقایسه قیمت هر شاخه کافی نیست. ضخامت، وزن واقعی شاخه، نوع پوشش، نوع پانچ، طول شاخه، مقدار سفارش و هزینه حمل بر قیمت نهایی اثر می‌گذارند.

زمان تحویل به موجودی، حجم سفارش، مشخصات ساخت و محل پروژه بستگی دارد. شرایط خدمات فنی، کنترل سفارش و پشتیبانی پس از فروش نیز باید هنگام استعلام و پیش از خرید با واحد فروش گروه صنعتی فایف هماهنگ شود.

چرا پروفیل 41*41 فایف؟

مجتمع تولیدی صنعتی فایف از سال ۱۳۷۰ با هدف صنعتی‌سازی ساخت‌وساز و کاهش هزینه‌های اجرایی فعالیت می‌کند. این مجموعه در سال ۱۴۰۲ با توسعه تجهیزات و دانش فنی، فعالیت خود را در حوزه تولید محصولات مورد نیاز صنعت ساختمان و تأسیسات گسترش داده است. برای آشنایی بیشتر با مجموعه، به صفحه مجتمع تولیدی صنعتی فایف مراجعه کنید.

در خرید B2B، مشخصات فنی قابل رهگیری، هماهنگی تأمین و تناسب محصول با نقشه پروژه اهمیت بیشتری از وعده‌های کلی دارد. کارشناسان فایف می‌توانند اطلاعات لازم برای انتخاب مقطع، پوشش و متعلقات را بر اساس نیاز اعلام‌شده پروژه بررسی کنند.

استعلام پروفیل ساپورت 41×41

برای دریافت مشاوره فنی و استعلام قیمت پروفیل 41*41، ابعاد و ضخامت مورد نظر، نوع پوشش، مقدار سفارش، محل پروژه و کاربرد محصول را اعلام کنید. گروه صنعتی فایف بر اساس اطلاعات پروژه، گزینه مناسب و متعلقات مورد نیاز را بررسی می‌کند.

پروفیل 41*41 زمانی انتخاب مناسبی است که مشخصات آن با بارگذاری، شرایط محیطی و جزئیات نصب هماهنگ باشد. برای تأمین دقیق و برنامه‌ریزی‌شده پروژه‌های صنعتی و ساختمانی، با کارشناسان فایف در ارتباط باشید.

توضیحات تکمیلی

نوع محصول	پانچ سه بعدی مربع, پانچ لوبیا
