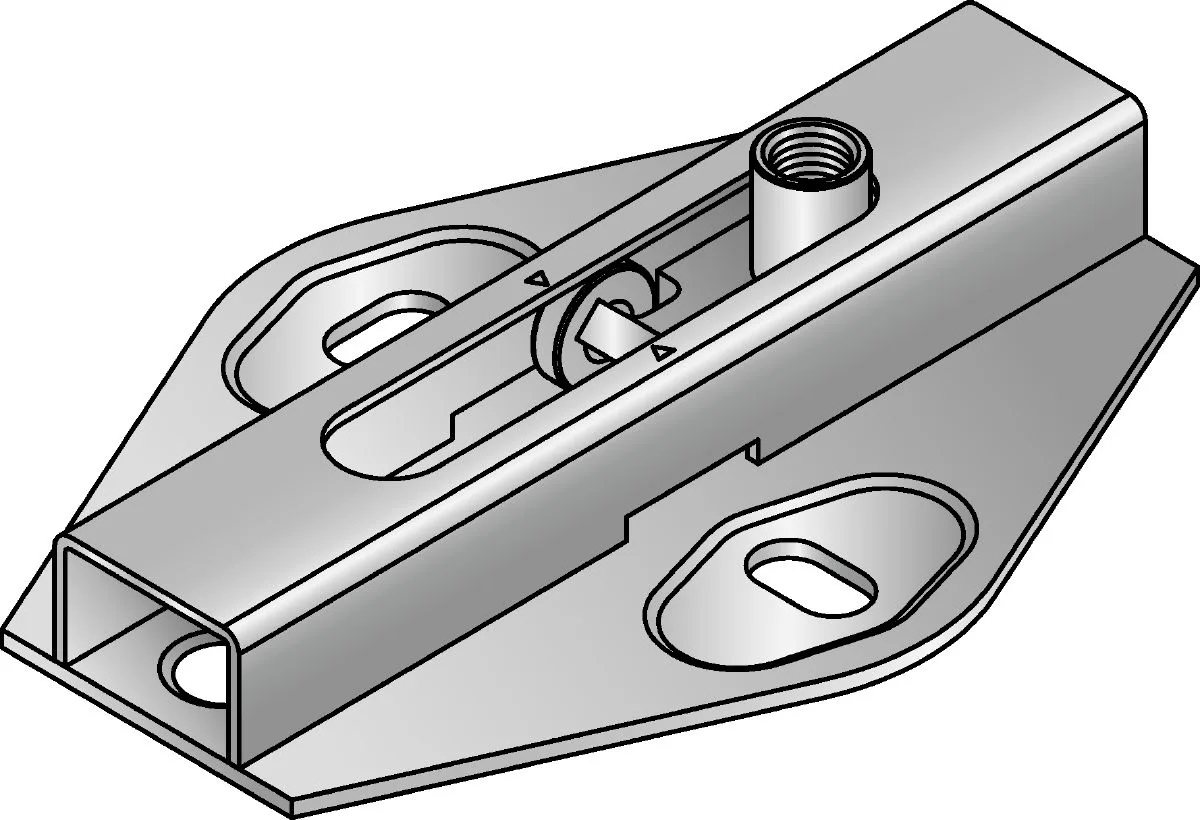

پایه اسلایدر KF-ES یک اتصال انبساطی لغزشی برای نگهداری و هدایت لولههایی است که در اثر تغییرات دما دچار انبساط و انقباض طولی میشوند. این محصول با ایجاد امکان حرکت کنترلشده لوله، در طراحی سیستم ساپورت تأسیسات، پایپینگ، موتورخانه و تأسیسات مکانیکی ساختمان کاربرد دارد.
پایه اسلایدر KF-ES چیست؟
پایه اسلایدر، لوله را روی یک مسیر لغزشی نگه میدارد تا حرکت طولی ناشی از تغییر دما بدون انتقال نیروی اضافی به اتصالات، ساپورتها و تجهیزات اطراف انجام شود. این راهکار برای خطوطی مناسب است که علاوه بر تحمل وزن، به آزادی حرکت در راستای مشخص نیاز دارند.
گروه صنعتی فایف پایه اسلایدر KF-ES را بهعنوان بخشی از راهکارهای ساپورت مدولار تأسیسات ارائه میکند. انتخاب صحیح این قطعه باید بر اساس قطر و وزن لوله، طول مسیر، دامنه جابهجایی، دمای کاری و آرایش کلی ساپورتها انجام شود.
کاربردهای پایه اسلایدر KF-ES
- نگهداری لولههای آب گرم، بخار و سیالات با تغییرات دمایی
- استفاده در موتورخانهها و خطوط تأسیسات مکانیکی ساختمان
- پشتیبانی از خطوط پایپینگ در مسیرهای افقی
- کاهش تنش ناشی از انبساط و انقباض طولی لوله
- تکمیل سیستمهای ساپورت تأسیسات و اتصالات مدولار
برای مثال، در یک خط آب گرم با مسیر طولانی، ثابتکردن تمام نقاط لوله میتواند حرکت حرارتی را محدود کند. در چنین شرایطی، استفاده از نقاط ثابت و لغزشی در محلهای طراحیشده، کنترل بهتری بر رفتار خط ایجاد میکند.
ویژگیهای اتصال انبساطی لغزشی KF-ES
- حرکت لغزشی کنترلشده: امکان جابهجایی طولی لوله در مسیر تعیینشده را فراهم میکند.
- نگهداری پایدار لوله: وزن لوله و بارهای واردشده را به سازه نگهدارنده منتقل میکند.
- قابلیت استفاده در سیستم مدولار: با آرایش مناسب پروفیلها و اتصالات ساپورت قابل استفاده است.
- کاهش نیاز به عملیات کارگاهی: در سیستمهای مدولار، نصب با مونتاژ قطعات انجام میشود و وابستگی به جوشکاری در محل کاهش مییابد.
- قابل استفاده در پروژههای مختلف: کاربرد آن به مشخصات لوله و الزامات طراحی پروژه وابسته است.
تفاوت پایه اسلایدر با ساپورت ثابت
| ویژگی | پایه اسلایدر | ساپورت ثابت |
|---|---|---|
| نوع حرکت | اجازه حرکت طولی کنترلشده | محدودکردن حرکت لوله |
| کاربرد اصلی | خطوط دارای انبساط و انقباض حرارتی | تعیین نقطه مهار و کنترل مسیر |
| نحوه استفاده | در کنار نقاط ثابت و راهنما | در محلهای مشخصشده در طراحی |
| ملاحظات طراحی | دامنه حرکت و اصطکاک مسیر | بار، تنش و ظرفیت اتصال به سازه |
پایه اسلایدر جایگزین همه انواع بست و ساپورت نیست. عملکرد صحیح آن به جانمایی درست نقاط ثابت، راهنما و لغزشی وابسته است. برای انتخاب سایر راهکارهای نگهداری لوله و تجهیزات، دسته انواع بست تاسیسات را بررسی کنید.
نکات مهم نصب و انتخاب
- نوع سیال، دمای کاری و تغییر طول احتمالی خط را مشخص کنید.
- وزن لوله، عایق، سیال و متعلقات را در محاسبه بار ساپورت در نظر بگیرید.
- پایههای ثابت و لغزشی را مطابق نقشههای اجرایی و محاسبات تنش جانمایی کنید.
- مسیر حرکت پایه را از آلودگی، جوشهای مزاحم و موانع اجرایی پاک نگه دارید.
- پیش از بهرهبرداری، همراستایی لوله و آزادبودن مسیر لغزش را کنترل کنید.
ابعاد، ظرفیت باربری، نوع پوشش و سازگاری قطعه با محیط باید از کاتالوگ و مدارک فنی محصول بررسی شود. برای پروژههای صنعتی یا خطوط حساس، بررسی مهندس مکانیک و طراح ساپورت ضروری است.
تولید و تأمین پایه اسلایدر در ایران
مجتمع تولیدی فایف از سال ۱۳۷۰ در مسیر صنعتیسازی ساختوساز فعالیت کرده و در سال ۱۴۰۲ دامنه فعالیتهای خود را با تمرکز بر فناوری، تجهیزات پیشرفته و نیروی متخصص توسعه داده است. این مجموعه، پایه اسلایدر KF-ES را در کنار سایر قطعات سیستم ساپورت تأسیسات برای نیازهای پروژههای ساختمانی و صنعتی عرضه میکند.
برای آشنایی بیشتر با گروه صنعتی فایف و دریافت اطلاعات فنی، مشخصات پروژه، ابعاد خط و شرایط نصب را با کارشناسان فروش در میان بگذارید. برای دریافت مشاوره فنی و استعلام قیمت پروژهای تماس بگیرید.
جمعبندی
پایه اسلایدر KF-ES برای نگهداری لوله و مدیریت حرکت طولی ناشی از انبساط و انقباض حرارتی طراحی شده است. انتخاب و نصب آن باید بر اساس بارگذاری، دامنه حرکت و آرایش نقاط ثابت و لغزشی انجام شود تا سیستم ساپورت تأسیسات عملکرد مناسبی داشته باشد.
