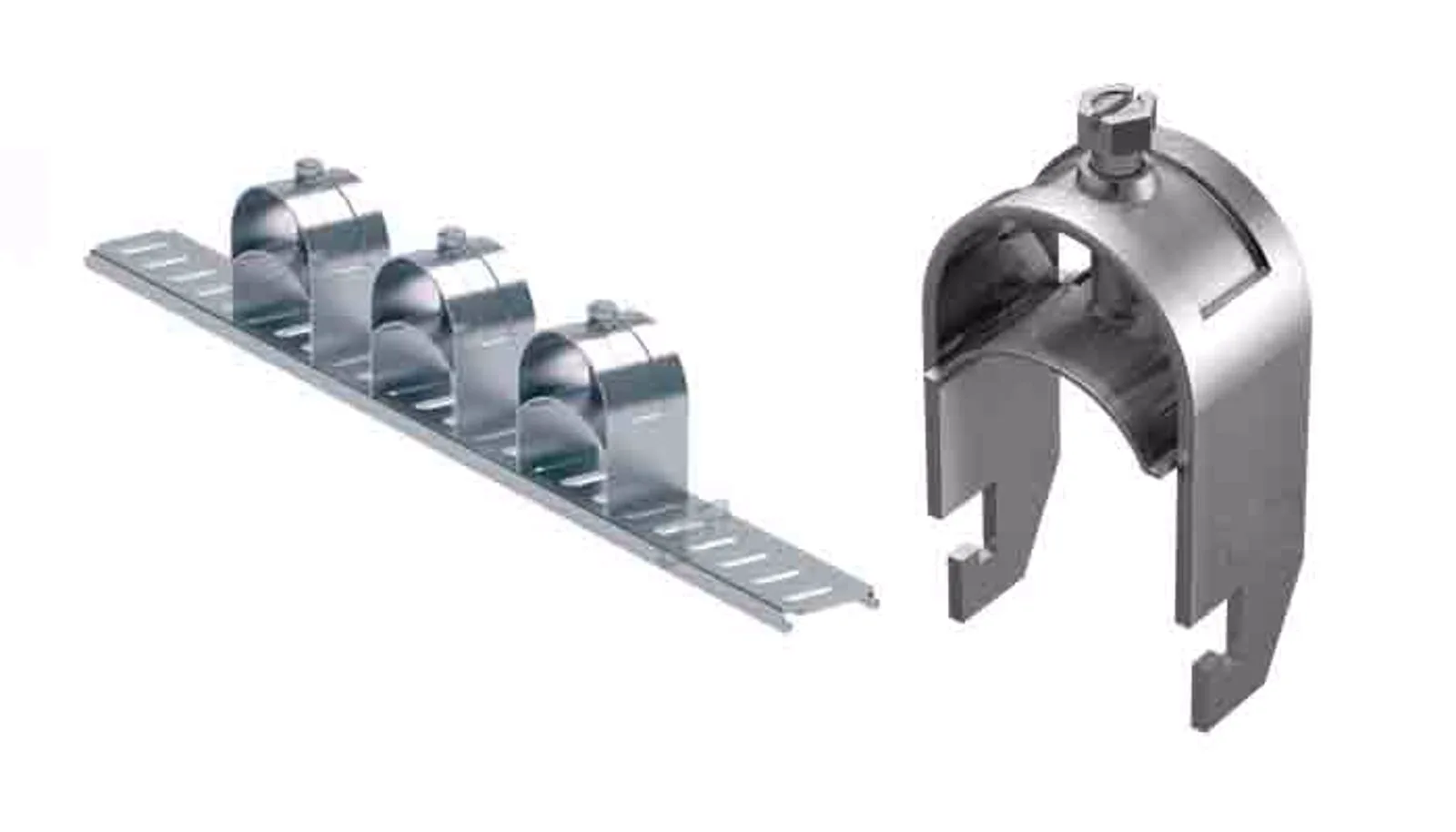

بست چنگکی KF یکی از اتصالات کاربردی برای ثابتکردن و نگهداری لولههای برق، کابلها و قطعات تاسیساتی روی ریلهای C یا U است. این محصول با ایجاد نظم در مسیر تاسیسات، اجرای ساپورت مدولار را سادهتر میکند و برای پروژههای ساختمانی، صنعتی و تاسیسات مکانیکی و برقی در ایران قابل استفاده است.
گروه صنعتی فایف از سال ۱۳۷۰ در مسیر صنعتیسازی ساختوساز فعالیت کرده است. این مجموعه در توسعه محصولات خود، نیاز پروژه به نصب سریع، دسترسی مناسب برای تعمیرات و کاهش عملیات کارگاهی مانند جوشکاری و برشکاری را در نظر میگیرد. برای آشنایی بیشتر با مجموعه، به گروه صنعتی فایف مراجعه کنید.
بست چنگکی چیست و چه کاربردی دارد؟
بست چنگکی قطعهای فلزی یا پوششدار است که از یک طرف به ریل بست یا چنل متصل میشود و از طرف دیگر، لوله یا کابل را در موقعیت مشخص نگه میدارد. فرم چنگکی محصول امکان قفلشدن روی لبه ریل را فراهم میکند و پیچ یا مکانیزم تنظیم، برای تثبیت قطعه و تنظیم قطر کارگیر به کار میرود.
این بست بهتنهایی جایگزین ریل، انکربولت یا سازه اصلی ساپورت نیست. انتخاب نهایی باید بر اساس وزن تاسیسات، فاصله تکیهگاهها، نوع بستر نصب و شرایط محیطی پروژه انجام شود.
کاربردهای بست چنگکی KF
- نگهداری لولههای فولادی و کاندوئیت برق روی ریلهای C و U
- مهار کابلها یا مسیرهای سبک تاسیساتی، در صورت سازگاری با قطر و ظرفیت بست
- اجرای ساپورت برای مسیرهای برق، لولهکشی و برخی تجهیزات تاسیساتی
- نظمدهی به مسیرهای عبوری روی دیوار، سقف یا سازه فلزی
- امکان بازکردن و جابهجایی قطعات در سیستمهای مدولار
برای نمونه، در یک مسیر کاندوئیت روی سقف، ابتدا ریل متناسب با بستر نصب میشود؛ سپس بست چنگکی در فواصل طراحیشده روی ریل قرار میگیرد و لوله با پیچ مناسب ثابت میشود.
مزایای استفاده از بست چنگکی در ساپورت تاسیسات
- نصب سریعتر: اتصال روی ریل، نیاز به ساخت بسیاری از اتصالات جوشی در محل را کاهش میدهد.
- قابلیت تنظیم: مدلهای دارای پیچ تنظیم، برای هماهنگشدن با محدوده مشخصی از قطر لوله یا کابل مناسب هستند.
- دسترسی بهتر: ساختار باز و مدولار، بررسی و تعمیر مسیر تاسیسات را سادهتر میکند.
- نظم در اجرا: فاصلهگذاری منظم بستها از افتادگی و پراکندگی مسیر جلوگیری میکند.
- انتخاب پوشش متناسب: برای محیطهای مرطوب یا خورنده، باید نوع پوشش و جنس قطعه با شرایط پروژه هماهنگ باشد.
انواع بست چنگکی بر اساس جنس و عایق
| نوع بست | کاربرد پیشنهادی | نکته انتخاب |
|---|---|---|
| فولادی گالوانیزه | تاسیسات عمومی و محیطهای معمول | بررسی ضخامت پوشش و شرایط رطوبت |
| گالوانیزه گرم | فضاهای باز یا محیطهای با رطوبت بیشتر | مقاومت پوشش در برابر خوردگی اهمیت دارد |
| استنلس استیل | محیطهای با خورندگی یا تنش محیطی بالا | هزینه و گرید آلیاژ باید با پروژه تطبیق داده شود |
| عایقدار | کابلهای بدون لوله یا مسیرهایی که حفاظت سطح کابل مهم است | عایق نباید تحت فشار بیش از حد قرار گیرد |
| بدون عایق | لولههای برق فلزی و قطعات سخت | از تماس لبه تیز با کابل جلوگیری شود |
راهنمای انتخاب سایز بست چنگکی KF
مهمترین معیار، قطر خارجی واقعی لوله یا کابل و محدوده کارگیر بست است. سایز اسمی لوله همیشه با قطر بیرونی آن یکسان نیست؛ بنابراین پیش از سفارش، مشخصات فنی لوله و محدوده تنظیم بست را بررسی کنید.
- قطر خارجی لوله یا دسته کابل را اندازهگیری کنید.
- وزن مسیر و تعداد کابلها یا لولههای قابل نگهداری را مشخص کنید.
- محدوده کارگیر، ابعاد پیچ و سازگاری بست با ریل را بررسی کنید.
- جنس و پوشش را بر اساس رطوبت، فضای باز، مواد شیمیایی و دمای محل انتخاب کنید.
- فاصله نصب و نوع انکربولت را مطابق طراحی ساپورت و بستر سازه تعیین کنید.
بازههای رایج کارگیر در بازار ممکن است شامل ۸ تا ۱۲، ۱۲ تا ۱۶، ۱۶ تا ۲۰، ۱۸ تا ۲۵، ۲۴ تا ۲۸، ۲۸ تا ۳۲، ۳۶ تا ۴۰ و ۴۴ تا ۴۸ میلیمتر باشد؛ اما سایز نهایی باید از کاتالوگ یا مشخصات همان مدل تأیید شود.
روش نصب بست چنگکی
- مسیر عبور تاسیسات و محل نصب ریل را روی سقف، دیوار یا سازه مشخص کنید.
- ریل C یا U را با اتصالات و انکر مناسب بستر نصب، ثابت کنید.
- بست چنگکی را از بخش چنگکی روی لبه ریل قرار دهید و موقعیت آن را تنظیم کنید.
- لوله یا کابل را داخل بست بگذارید و پیچ را تا حد تثبیت مناسب محکم کنید.
- پس از نصب، همراستایی مسیر، فاصله تکیهگاهها و نبود فشار یا لهشدگی روی کابل را کنترل کنید.
از سفتکردن بیش از اندازه پیچ خودداری کنید؛ فشار اضافی میتواند به روکش کابل یا لوله آسیب بزند. ظرفیت باربری، فاصله تکیهگاهها و الزامات ایمنی باید توسط مسئول فنی پروژه بررسی شود.
تفاوت بست چنگکی با بستهای متداول
| معیار | بست چنگکی | بست معمولی یا تکلوله |
|---|---|---|
| روش اتصال | اتصال به ریل C یا U | اغلب اتصال مستقیم به سطح |
| انعطاف در جابهجایی | بالا در سیستم مدولار | معمولاً محدودتر |
| مناسب برای | مسیرهای منظم و قابل توسعه | نصبهای ساده و موضعی |
| نیاز به زیرسازی | بله، معمولاً ریل و اتصالدهنده لازم است | بسته به مدل محصول |
خرید بست چنگکی و دریافت مشاوره فنی
برای انتخاب دقیق، اطلاعاتی مانند نوع لوله یا کابل، قطر خارجی، وزن مسیر، محل نصب، نوع ریل، شرایط محیطی و تعداد مورد نیاز را آماده کنید. گروه صنعتی فایف میتواند بر مبنای نیاز پروژه، گزینه مناسب را برای بررسی در اختیار شما قرار دهد.
برای مشاهده سایر راهکارها، دسته انواع بست تاسیسات را بررسی کنید. برای دریافت مشاوره فنی و استعلام قیمت پروژهای تماس بگیرید.
جمعبندی
بست چنگکی KF برای مهار لوله و کابل روی ریلهای C و U طراحی شده و در اجرای ساپورت مدولار تاسیسات کاربرد دارد. انتخاب سایز، جنس، پوشش و فاصله نصب باید بر اساس مشخصات واقعی مسیر و شرایط پروژه انجام شود. برای بررسی راهکار مناسب در بازار داخلی و پروژههای صنعتی، با گروه صنعتی فایف در ارتباط باشید.
