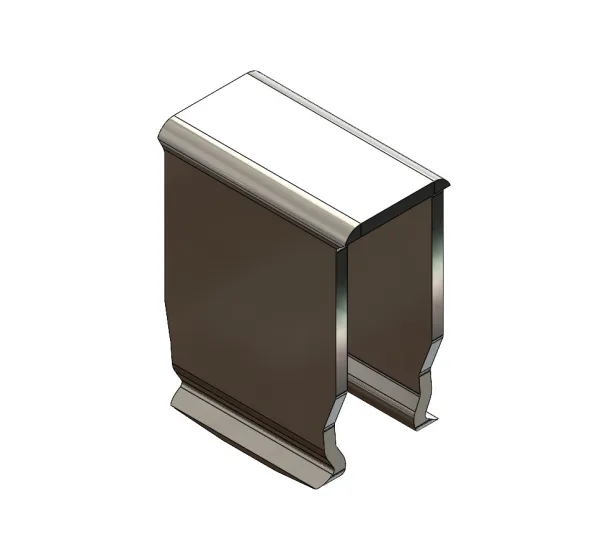

مهار U داخلی پروفیل قطعهای نگهدارنده برای فیکسکردن و مهار قطعات یا راد درون شیار پروفیلهای ساپورت مدولار است. این قطعه در اجرای منظم و قابلتنظیم ساپورت تأسیسات، از جمله سیستمهای پایپینگ، تهویه مطبوع و سینی کابل، به کار میرود. گروه صنعتی فایف از سال ۱۳۷۰ در مسیر صنعتیسازی ساختوساز فعالیت داشته و محصولات خود را با توجه به نیاز پروژههای صنعتی و ساختمانی ارائه میکند.
مهار U داخلی پروفیل چیست؟
مهار U داخلی پروفیل، یک اتصال داخلی برای قرارگیری داخل شیار پروفیلهای ساپورت مدولار است. شکل U این قطعه امکان درگیرشدن با پروفیل و نگهداشتن عضو متصلشونده را فراهم میکند؛ بااینحال، انتخاب نهایی آن باید بر اساس ابعاد شیار، نوع پروفیل، اندازه راد یا قطعه مورد استفاده و بار واردشده انجام شود.
کاربردهای مهار U داخلی پروفیل
این قطعه زمانی کاربرد دارد که بخواهید اتصال تجهیزات و اجزای تأسیساتی را بدون اجرای اتصال دائمی در محل، روی یک سازه مدولار تنظیم و مونتاژ کنید. نمونههایی از کاربرد آن عبارتاند از:
- اتصال و مهار راد رزوهدار در داخل پروفیل ساپورت
- اجرای ساپورت برای لولهها و تجهیزات پایپینگ
- ساخت نگهدارندههای تأسیسات مکانیکی و الکتریکی
- استفاده در زیرسازی سینی کابل و تجهیزات تهویه مطبوع
- تنظیم موقعیت اتصال در طول شیار پروفیل پیش از سفتکردن نهایی
مزایای استفاده در سیستم ساپورت مدولار
استفاده از اتصال داخلی مناسب، فرآیند مونتاژ را منظمتر میکند و امکان اصلاح موقعیت قطعه را پیش از تثبیت نهایی افزایش میدهد. مزیتهای این روش به طراحی و اجرای صحیح کل سیستم وابسته است، نه فقط به یک قطعه منفرد.
- مونتاژ بدون جوشکاری در محل: در بسیاری از آرایشهای مدولار، اتصال با قطعات مکانیکی انجام میشود و نیاز به عملیات گرم در محل کاهش مییابد.
- قابلیت تنظیم: قطعه میتواند برای تنظیم محل اتصال در امتداد شیار پروفیل استفاده شود.
- سرعت اجرای مناسب: آمادهبودن اجزای اتصال، روند نصب ساپورت را نسبت به ساخت اتصالات کارگاهی سادهتر میکند.
- هماهنگی با اجزای سیستم: امکان استفاده در کنار پروفیل، راد، مهره و سایر اتصالات سازگار با سیستم ساپورت مدولار وجود دارد.
مشخصات فنی و نکات انتخاب
برای انتخاب مهار U داخلی پروفیل، فقط ظاهر یا نام قطعه را ملاک قرار ندهید. سازگاری هندسی و ظرفیت باربری باید با اطلاعات فنی محصول و شرایط پروژه بررسی شود.
| پارامتر | دلیل اهمیت | روش بررسی |
|---|---|---|
| ابعاد و شیار پروفیل | جلوگیری از لقی یا ناسازگاری اتصال | مقایسه با نقشه یا مشخصات پروفیل |
| نوع و اندازه راد یا پیچ | اطمینان از اتصال صحیح قطعات | بررسی رزوه و ابعاد اجزای همراه |
| بار واردشده | کنترل ایمنی و عملکرد سازه نگهدارنده | محاسبه بار و تطبیق با ظرفیت مجاز |
| شرایط محیطی | انتخاب پوشش و جنس متناسب با رطوبت و خوردگی | بررسی محل نصب و اطلاعات فنی محصول |
روش کلی نصب مهار U داخلی پروفیل
- پروفیل، شیار و قطعات مورد نیاز را از نظر ابعاد و سازگاری بررسی کنید.
- مهار U داخلی را در موقعیت موردنظر داخل شیار پروفیل قرار دهید.
- راد یا قطعه متصلشونده را نصب کنید و موقعیت آن را با نقشه اجرایی تطبیق دهید.
- اتصال را با ابزار مناسب و مطابق الزامات فنی پروژه سفت کنید.
- پیش از بهرهبرداری، همراستایی، نشیمن قطعه و استحکام مجموعه را کنترل کنید.
مقدار گشتاور سفتکردن، فاصله ساپورتها و ظرفیت باربری باید از محاسبات پروژه، نقشههای اجرایی یا اطلاعات فنی قطعات به دست آید. از اعمال بار خارج از ظرفیت یا استفاده از قطعات ناسازگار خودداری کنید.
تفاوت مهار U داخلی با اتصالات عمومی پروفیل
| ویژگی | مهار U داخلی پروفیل | اتصال عمومی یا ساخت کارگاهی |
|---|---|---|
| محل قرارگیری | داخل شیار پروفیل | وابسته به نوع اتصال و روش ساخت |
| قابلیت تنظیم | معمولاً امکان جابهجایی در شیار پیش از تثبیت وجود دارد | ممکن است به سوراخکاری یا اصلاح محل نیاز داشته باشد |
| روش اجرا | مونتاژ مکانیکی در سیستم مدولار | میتواند شامل سوراخکاری، جوشکاری یا قطعات متنوع باشد |
| الزام فنی | نیازمند سازگاری با پروفیل و اجزای همراه | نیازمند بررسی روش اتصال و جزئیات ساخت |
خرید و استعلام مهار U داخلی پروفیل
پیش از سفارش، نوع پروفیل، ابعاد شیار، تعداد قطعات، اندازه راد یا پیچ و شرایط محیطی پروژه را مشخص کنید. برای مشاهده سایر اجزای مرتبط، به قطعات جانبی ساپورت مدولار مراجعه کنید.
گروه صنعتی فایف با تکیه بر تجربه فعالیت از سال ۱۳۷۰ و توسعه فعالیتهای تولیدی در سال ۱۴۰۲، برای انتخاب قطعات سازگار با سیستم ساپورت مدولار راهکار فنی متناسب با اطلاعات پروژه ارائه میدهد. برای دریافت مشاوره فنی و استعلام قیمت، با کارشناسان فروش گروه صنعتی فایف در ارتباط باشید.
جمعبندی
مهار U داخلی پروفیل یکی از قطعات اتصال در سیستم ساپورت مدولار است که برای مهار قطعات یا راد داخل شیار پروفیل استفاده میشود. عملکرد مناسب آن به انتخاب ابعاد سازگار، رعایت ظرفیت باربری، نصب صحیح و توجه به شرایط محیطی بستگی دارد. اگر مشخصات پروژه خود را در اختیار داشته باشید، انتخاب قطعه و برآورد تعداد مورد نیاز با دقت بیشتری انجام میشود.
